Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: S558-5999-BD-F
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
P/N: |
S558-5999-BD-F |
goupille à goupiller: |
LP41626NL |
Goupilles: |
16 |
Base: |
100 m |
Température de fonctionnement: |
0 à 70 |
Port: |
transformateur simple de port |
P/N: |
S558-5999-BD-F |
goupille à goupiller: |
LP41626NL |
Goupilles: |
16 |
Base: |
100 m |
Température de fonctionnement: |
0 à 70 |
Port: |
transformateur simple de port |
1. Transformateur simple de LAN de port
2. ColiStructure : Toroïdal
3. transformateur 100base-t
4. SMD, 16 bornes
5. température de fonctionnement (°C) = 0 à 70
6. dossiers : PDF/3D/ISG/Stp/Step/Datasheet
Description :

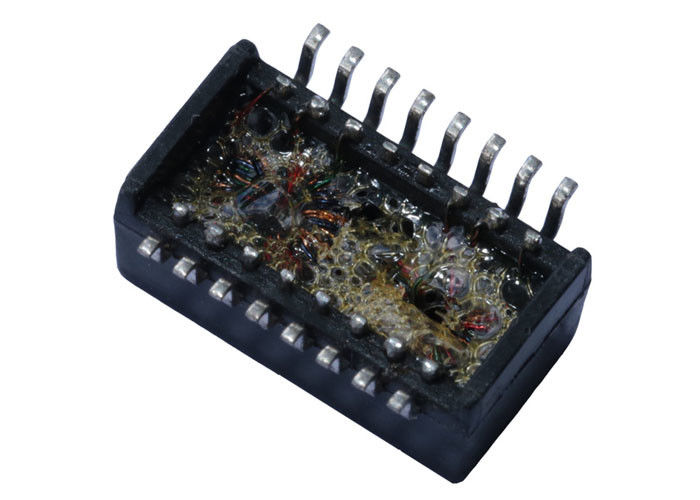

TRANSFORMATEURS MAGNÉTIQUES du port 100 d'ETHERNET simple de base-t
| Application | ETHERNET de LAN (PoE&NON PoE) |
| AutomDX | OUI |
| Commentaire | RoHS LP41626NL conforme |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Construction | MOULAGE PAR TRANSFER |
| Noyaux par port | 4 |
| Nombre de ports | Simple |
| Carte PCB | AUCUNE CARTE PCB |
| Paquet | SMT |
| Taille de paquet (millimètre) | 6,20 |
| Longueur de paquet (millimètre) | 12,70 |
| Largeur de paquet (millimètre) | 7,15 |
| RoHS conforme | YES-RoHS-6 |
| Vitesse | 100BASE-TX |
| La température | 0 À 70 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques (25) :
1. Rapport 50KHz, 0.5V de tours
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : Minute
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Perte de retour
1-30MHz : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Interférence
30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Applications :
1. extenseurs de GPIB et isolants de GPIB
2. modules de (LCD) d'affichage à cristaux liquides
3. panneaux par acquisition de données d'ordinateur
4. ordinateurs de point de vente et de kiosque
Avantage compétitif :
16 ans d'expérience de production,
personnel 2600,
essai de 100%
Délai de livraison flexible
