Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: RM5-1SSA9V1F
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/60K
Prix: $0.11-$24
Détails d'emballage: PLATEAU
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 180K/Month
Numéro de pièce: |
RM5-1SSA9V1F |
production de masse: |
LPJG47542A47NL |
Type de connecteur: |
RJ45 |
Applications: |
10/100/1000 Base-T |
Type de support: |
Par le trou |
Blindage: |
Protégé, doigt d'IEM |
Numéro de pièce: |
RM5-1SSA9V1F |
production de masse: |
LPJG47542A47NL |
Type de connecteur: |
RJ45 |
Applications: |
10/100/1000 Base-T |
Type de support: |
Par le trou |
Blindage: |
Protégé, doigt d'IEM |

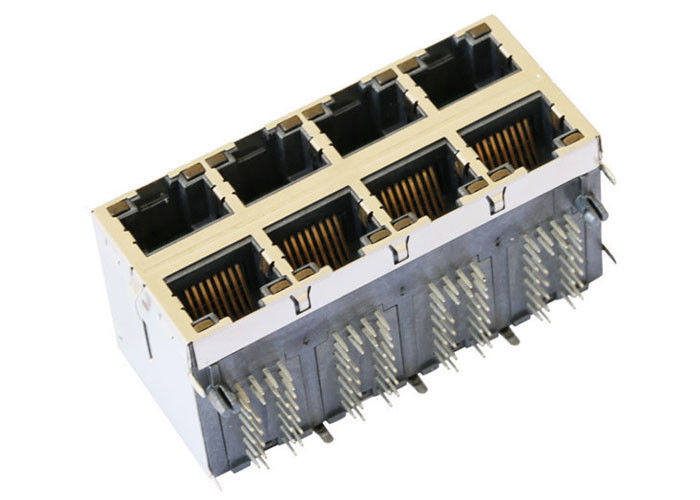

Concevoir le modèle : RM5-1SSA9V1F
1 conçu pour l'application de network interface card.
2 a conçu pour répondre à l'exigence d'IEEE802.3u.
3 disponible dans tous les rapports de tour employés par LAN ICmanufactures.
Le composant 4 magnétique le plus simple pour placer l'androute sur la carte PCB.
5 Conserves réduisant au minimum l'espace de carte PCB.
Modèle de la production en série 6 : LPJG47542A47NL
7 Ethernet de 10/100/1000 gigabit
8 Magnetics Rj45
Magnetics intégré 9 par Rj45
10 LED facultatifs, IEM-doigt facultatif
Numéro de la pièce de LINK-PP | LPJG47542A47NL |
Concevoir le modèle | RM5-1SSA9V1F |
Application-LAN | ETHERNET |
Électrodéposition de accouplement de région de contact | » »/15u/30u » de l'OR 6u |
Noyaux par port | 12 |
Option de LED | JAUNE, GREEN/YELLOW, VERT |
Verrou | ÉTIQUETTE HAUT/BAS |
Nombre de ports | 2X4 |
Angle de bâti de carte PCB | ENTRÉE LATÉRALE |
Taille de paquet (millimètre) | 25,79 |
Longueur de paquet (millimètre) | 59,18 |
Largeur de paquet (millimètre) | 28,35 |
Étiquettes d'IEM de bouclier | AVEC |
Vitesse | 10/100/1000 BASE-T |
La température | 0 À 70℃ |
Rapport RX de tours | 1CT : 1CT |
Rapport TX de tours | 1CT : 1CT |
Description
1. Type de produit caractéristiques :
1) type = connecteur de produit
2) type de Jack = RJ45
3) profil = norme
4) orientation de support de carte PCB = entrée de côté (à angle droit)
2. Attachement mécanique :
1) configuration de Jack = 2 x 4
3. Caractéristiques électriques :
1) protégé = oui
4. Caractéristiques relatives d'arrêt :
1) doigt d'IEM - le fond = sans
2) méthode = soudure d'arrêt
5. Caractéristiques relatives de corps :
1) configuration de port = multi
2) doigts d'IEM au dessus et côtés = avec sans
3) orientation = norme de verrou - verrouillez vers le bas
4) longueur de queue de carte PCB
6. Caractéristiques relatives de contact :
1) préchargé = oui
2) type d'arrêt de contact = par le trou
7. Logement des caractéristiques relatives :
1) style = Jack de connecteur
8. Standards de l'industrie :
1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
2) soudure sans plomb de processus = de vague de soudure capable à 240°C,
Soudure de vague capable à 260°C, soudure de vague capable à 265°C
Ré-écoulement-soudure facultative ;
3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme
9. Inscription d'identification :
1) couleur gauche de LED (position #1) = vert/jaune - résistance de 250 ohms
2) bonne couleur de LED (position #2) = vert, jaune - résistance de 250 ohms
10. Conditions pour l'utilisation :
1) s'applique à = carte électronique
2) conditions environnementales = bureau/lieux
3) température de fonctionnement (°C) = 0 - 70
11.Hipot :
MINUTE 1500Vrms
Demandes d'utilisateur de terminal
A conçu aux applications de soutien, telles que des modems d'ADSL, LAN-sur-carte mère. Les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL, solutions de centre d'appels, boïtiers uniques contenant les codeurs et les avertisseurs d'ensemble complexe, installation de passages de VOIP, Border Gateway Protocol, commutateur rapide d'Ethernet…
