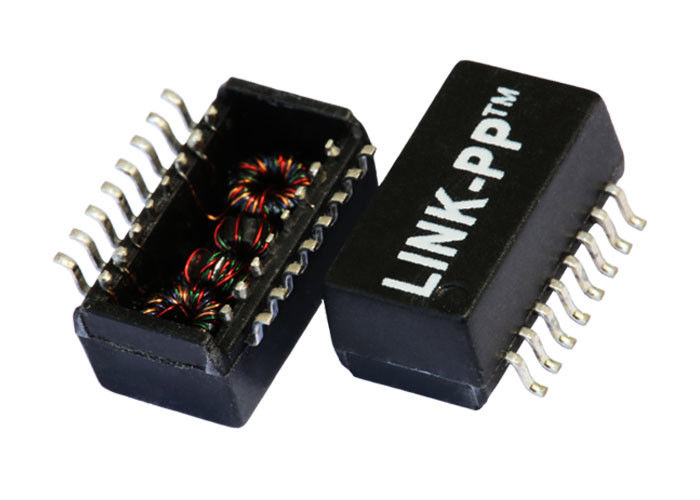

Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: 000-7421-30
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécifications: |
000-7421-30 |
Croix rf: |
000-7421-30 => LP41640NL |
MESURE: |
12.7x7.15x6.20mm |
Montage: |
SMD |
Ethernet: |
1x100Base-Tx |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spécifications: |
000-7421-30 |
Croix rf: |
000-7421-30 => LP41640NL |
MESURE: |
12.7x7.15x6.20mm |
Montage: |
SMD |
Ethernet: |
1x100Base-Tx |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
|
| Caractéristiques | 000-7421-30 |
| PORTÉE conforme | Oui |
| UE RoHS conforme | Oui |
| Compatible croisé | LP41640NL |
| Type de transformateur | TRANSFORMATEUR DE LA TÉLÉMATIQUE |
| Application | USAGE UNIVERSEL |
| Approbations | UL |
| Perte par insertion | DB 1,0 |
| Tension d'isolement | 1500,0 V |
| Élément de montage | BÂTI EXTÉRIEUR |
| Fréquence-minute fonctionnante | 100,0 kilohertz |
| Opération Fréquence-maximum | 125000,0 kilohertz |
| Température-minute fonctionnante | 0,0 cel |
| Opération Température-maximum | 70,0 cel |
| Inductance primaire | 350 |
| Rapport de tours (NP : NS) | 1:1 ; 1:1 |
| Taille (millimètre) | 6,20 millimètres |
| Longueur (millimètre) | 12,70 millimètres |
| Largeur (millimètre) | 7,15 millimètres |
Spécifications électriques @25℃
rapport 1.Turns (±2%) :
(1-3) : =1:1 (de 16h14)
(6-8) : =1:1 (de 11-9)
2.Inductance LCO : minute 350uH
@100KHz, 0.1Vrms, 8mADC
estimation 3.Dielectic :
1500VAC pour 1 minute
perte 4.Insertion :
1-100MHz : - 1.2dB maximum
perte 5.Return (minute de DB) :
1-30MHz : - 16
30-40MHz : - 14
40-50MHz : - 13
50-80MHz : - 12
6.Crosstalk :
1-100MHz : - minute 35dB
7.DCMR :
1-100MHz : - minute 35dB
8.Designed pour manipuler 350mADC et pour rencontrer 802.3af
température ambiante 9.Operating : 0~70℃
