Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: TG1G-S031NYRL
Document: LP5015ANL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$0.65
Détails d'emballage: T&R
Délai de livraison: en stock Expédié sous 3 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Article P/N: |
Tg1g-s031nyrl |
Interface: |
1000 Base-T |
Autre option: |
LP5015ANL 100% croisé TG1G-S031NYRL |
Température de fonctionnement: |
0 à 70 ℃ |
Tension d'isolement: |
1500 Vrms |
Application: |
Produits sans fil/EPON/GPON |
Article P/N: |
Tg1g-s031nyrl |
Interface: |
1000 Base-T |
Autre option: |
LP5015ANL 100% croisé TG1G-S031NYRL |
Température de fonctionnement: |
0 à 70 ℃ |
Tension d'isolement: |
1500 Vrms |
Application: |
Produits sans fil/EPON/GPON |
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | Les données sont fournies par les autorités compétentes de l'État membre. |
| Type de produit | Module d'isolement SMD LAN |
| Type de transformateur | Transformateur Gigabit Ethernet à port unique |
| Norme Ethernet | Le nombre d'équipements utilisés est le suivant: |
| Configuration du port | Port unique |
| Type de circuit | Circuit A |
| Type de montage | Montage de surface (SMD/SMT) |
| Le paquet | SMD-24 |
| Ratio des tours | 1CT à 1CT |
| Plage de fréquences | 1 MHz 100 MHz |
| Inductance du circuit ouvert | 350 μH Min. @100 kHz, 0,1 Vrms, 8 mA |
| Voltage d'isolation | 1500 Vrs |
| Perte de retour (1 ¢ 40 MHz) | ≥ 18 dB |
| Perte de retour (60 MHz) | ≥ 14 dB |
| Perte de retour (80 MHz) | ≥ 12 dB |
| Perte de retour (100 MHz) | ≥ 10 dB |
| Température de fonctionnement | 0°C à +70°C |
| Dimensions du colis | 15.24 × 13,72 × 6,35 mm |
| Emballage | Tuyaux |
| Conformité environnementale | RoHS (7a) |

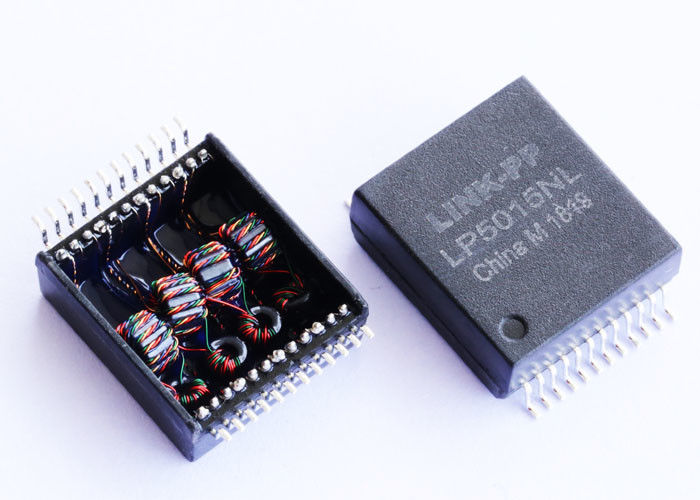

LeLes données sont fournies par les autorités compétentes de l'État membre.est un dispositif de haute performanceTransformateur Gigabit Ethernet à port uniqueconçus pourInterfaces Ethernet 10/100/1000BASE-TIl est logé dans un compact.Paquet SMD à 24 broches, ce module d'isolation LAN assure l'isolation galvanique, la correspondance d'impédance et un couplage de signal supérieur entre le connecteur Ethernet PHY et RJ45,assurer une transmission fiable de données à grande vitesse dans les équipements de réseauLa feuille de données Halo identifie cet appareil comme unCircuit Aune topologie avec350 μH OCL, conformité RoHS (7a), et une plage de température de fonctionnement commerciale de0°C à +70°C.
Conçu pour l'assemblage SMT automatisé, le TG1G-S031NYRL convient aux commutateurs Ethernet, routeurs, passerelles industrielles, caméras IP, systèmes embarqués, points d'accès sans fil,et autres périphériques de réseau Gigabit nécessitant une intégrité du signal stable et IEEE 802Isolement magnétique conforme à la norme.3.
Un minimum350 μH OCLassure des caractéristiques magnétiques stables à basse fréquence tout en satisfaisant aux exigences du PHY Gigabit Ethernet.L'inductivité stable aide à maintenir l'intégrité de la forme d'onde et améliore la fiabilité de la communication sur les câbles CAT5e et CAT6.
Le transformateur fournit une excellente correspondance d'impédance sur le spectre d'opération Ethernet.
| Fréquence | Perte minimale de rendement |
|---|---|
| 1 ̊40 MHz | -18 dB |
| 60 MHz | -14 dB |
| 80 MHz | -12 dB |
| 100 MHz | -10 dB |
Une faible perte de retour minimise les réflexions du signal et favorise une transmission différentielle fiable à grande vitesse.
La barrière d'isolation intégrée sépare électriquement le PHY du câble réseau, protégeant les circuits sensibles contre les différences de potentiel de terre et améliorant la fiabilité globale de l'équipement.
Lors de la conception d'interfaces réseau gigabit, la fiabilité des composants a un impact direct sur la vitesse du réseau et la longévité du matériel.une solution rentable pour l'isolement des réseaux commerciaux. LINK-PP offre des prix compétitifs en vrac, une disponibilité fiable des stocks et un support technique dédié pour vous aider à respecter vos délais de production.
Nos spécialistes en composants sont prêts à vous aider avec les RFQ, les délais et la compatibilité entre les références.
