Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: XRJD-S-21-8-8-5
Document: LPJE106-3AWNL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/60K
Prix: $0.11-$14
Détails d'emballage: PLATEAU
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 180K/Month
Numéro de pièce: |
XRJD-S-21-8-8-5 |
Port: |
2x1 Femelle |
Magnetics: |
sans |
DIRIGÉ: |
VERT / VERT |
Montage: |
Entrée latérale (angle droit) |
Croix: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
Numéro de pièce: |
XRJD-S-21-8-8-5 |
Port: |
2x1 Femelle |
Magnetics: |
sans |
DIRIGÉ: |
VERT / VERT |
Montage: |
Entrée latérale (angle droit) |
Croix: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

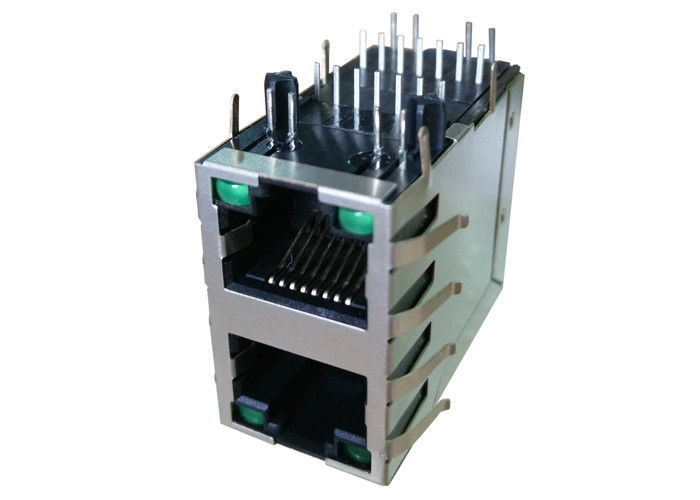

XRJD-S-21-8-8-5 connecteur RJ45 2x1 empilé sans magnétique intégré. Idéal pour les applications Gigabit Ethernet nécessitant une magnétique externe, une conception PCB compacte et des performances EMI élevées.
LeConnecteur RJ45 empilé XRJD-S-21-8-8-5 sans magnétiqueest conforme àNormes IEEE 802.3ab, assurant des performances fiables du réseau Gigabit.Configuration des ports empilés 2x1, ce connecteur permetles circuits imprimés à haute densitétout en conservant une excellente performance électrique et mécanique.
Contrairement aux prises magnétiques intégrées RJ45, ce modèle permet aux ingénieursoptimiser la disposition PHY, le contrôle EMI et l'intégrité du signalutilisant des circuits magnétiques externes, ce qui le rend idéal pourréseaux industriels, équipements de télécommunications et systèmes embarqués.
| Paramètre | Spécification |
|---|---|
| Rating de la tension | 125 V courant alternatif |
| Notation actuelle | 1.5A |
| Résistance au contact | ≤ 30 mΩ |
| Résistance à l'isolation | Pour les appareils de commande électrique |
| Résistance diélectrique | 1000V AC (50/60Hz, une minute) |
| Paramètre | Spécification |
|---|---|
| Matériel de logement | Les produits doivent être présentés dans les conditions suivantes: |
| Matériau de contact | Phosphore Bronze (C51000) |
| Plaquage par contact | L'or sur le nickel |
| Matériau du bouclier | d'une épaisseur n'excédant |
| Force d'accouplement | ≤ 2,2 kgf |
| Résistance à la rétention | ≥ 3,0 kgf |
| Durabilité | ≥ 750 cycles |
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | -40°C à +85°C |
| Température de stockage | -40°C à +85°C |
| Humidité | RH inférieure à 70% |
| Loterie | Solde à ondes à 250°C / 5 secondes |
| Certification | UL (numéro de dossier E484635), conforme à la réglementation RoHS |
L'utilisation de magnétiques externes permet:
| Caractéristique | Sans magnétisme | Avec le magnétisme |
|---|---|---|
| Flexibilité de la conception | Très haut | Commercialisé |
| Espace pour les PCB | Les produits de base | Plus compact |
| Contrôle de l'EMI | Affinage extérieur | Intégré |
| Coût | En bas | Plus haut |
| Application du projet | Systèmes douaniers | Des conceptions de type "plug and play" |
