Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP5004NLE
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécifications: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montage: |
SMD |
MESURE: |
17.70x15.80x6.60mm |
échantillons: |
libre |
température: |
0℃ à +70℃ |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spécifications: |
LP5004NLE |
Ethernet: |
1000 BASE-T |
Montage: |
SMD |
MESURE: |
17.70x15.80x6.60mm |
échantillons: |
libre |
température: |
0℃ à +70℃ |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Les informations détaillées :

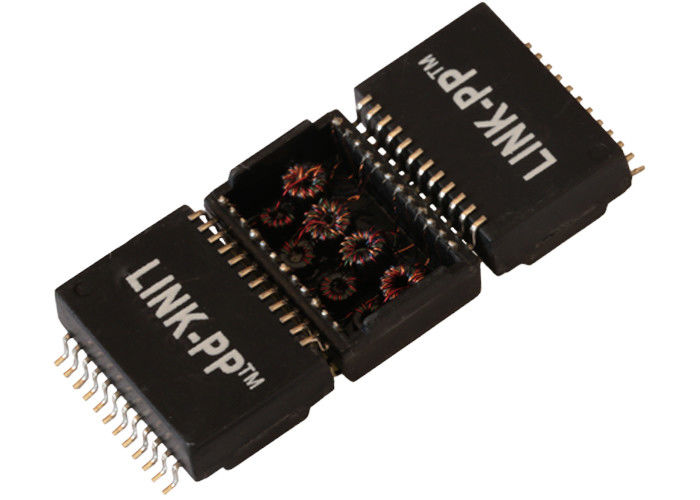

| Support extérieur de port du transformateur 1 de Magnetics de gigabit de LP5004NLE | |
| Numéro de la pièce de LINK-PP | LP5004NLE |
| Vitesse | 1000BASE-T |
| Nombre de ports | SIMPLE |
| Application - LAN | ETHERNET (non PoE) |
| Paquet | SMD |
| La température | 0℃ À +70℃ |
| AutomDX | OUI |
| Commentaire | MÊMES QUE LA VERSION DU NL |
| Configuration RX | T, C, S |
| Configuration TX | T, C, S |
| Construction | CADRE OUVERT |
| Noyaux par port | 8 |
| Taille de paquet (pouces) | 0,260 |
| Taille de paquet (millimètre) | 6,60 |
| Longueur de paquet (pouces) | 0,697 |
| Longueur de paquet (millimètre) | 17,7 |
| Largeur de paquet (pouces) | 0,496 |
| Largeur de paquet (millimètre) | 12,6 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Pourquoi choisissez-nous
Fournisseur du leader mondial du connecteur RJ45 intégré et des transformateurs magnétiques discrets
Certification professionnelle
•9001:2008 d'OIN
•Certification d'UL
•Portée Cetitifaction
•Conformité de RoHS
•Politique environnementale active
Qualité de garantie de 100%
•Construit sous les contrôles stricts.
•100% examiné (pas simplement groupe examiné)
•LINK-PP est OEM de TE (Tyco) pendant 9 années
•Client réussi : Texas Instruments Samsung Cisco Siemens et Intel…
•LINK-PP est le fournisseur préféré du TI (Texas Instruments)
•Garantie de qualité : 6 ans
Prix concurrentiel et service
•Plus de prix concurrentiel que le halo et l'Amphenol de Tyco d'impulsion
•Délai de livraison : 2 ou 3 semaines après des ordres
•Les aperçus gratuits sont disponibles
•Fournissez la nouvelle conception pour les besoins des clients
•90% outre des frais de transport par DHL UPS DEDEX ou TNT
Politique d'entreprise de LINK-PP
•Le but d'entreprise est de réaliser le de plus haut niveau de la satisfaction du client
Par des améliorations continues dans la qualité, la livraison et le service
• LINK-PP est commis à et s'attend à la représentation de qualité de chaque employé
• La norme de société est les produits et services sans défaut
| Examinez la description | Spéc. | 1 | 2 | 3 | EXAMINEZ FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| LCO (essai par TH2818) | MINUTE 350uH | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| Tournez le rapport (l'essai par TH2818) | 1CT∶1CT | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | --- | ||
| Perte par insertion (essai par HP8712ET) | -1.0dB MAX | -0,30 | -0,29 | -0,27 | -0,25 | -0,38 | -0,35 | -0,33 | -0,35 | -0,30 | -0,28 | -0,31 | -0,29 | 1-100MHz | ||
| Perte de retour (essai par HP8712ET) | MINUTE de -18dB | -22,7 | -23,4 | -22,2 | -21,8 | -23,0 | -22,9 | -23,4 | -21,8 | -20,6 | -21,2 | -21,4 | -20,2 | 1-40MHz | ||
| MINUTE de -16dB | -19,4 | -17,9 | -18,6 | -19,3 | -17,9 | -17,8 | -18,3 | -18,5 | -18,7 | -18,0 | -18,4 | -18,0 | 50MHz | |||
| MINUTE de -12dB | -16,1 | -15,6 | -15,5 | -15,8 | -15,8 | -15,1 | -15,8 | -15,5 | -15,3 | -15,2 | -15,6 | -15,4 | 60-80MHz | |||
| MINUTE de -10dB | -15,0 | -15,1 | -15,0 | -15,0 | -14,9 | -14,3 | -14,1 | -14,3 | -15,2 | -15,0 | -15,0 | -15,1 | 100MHz | |||
| Interférence (essai par HP8712ET) | MINUTE de -45dB | -52,1 | -50,3 | -49,8 | -48,9 | -49,3 | -50,3 | 30MHz | ||||||||
| MINUTE de -40dB | -44,7 | -43,9 | -44,0 | -42,9 | -43,4 | -44,2 | 60MHz | |||||||||
| MINUTE de -35dB | -39,8 | -38,6 | -38,1 | -38,7 | -39,5 | -38,9 | 100MHz | |||||||||
| DCMR (essai par HP8712ET) | MINUTE de -43dB | -58,3 | -57,6 | -56,4 | -56,0 | -58,7 | -56,9 | -57,2 | -56,7 | -50,2 | -51,6 | -50,9 | -51,3 | 30MHz | ||
| MINUTE de -37dB | -44,6 | -44,2 | -40,9 | -39,8 | -43,1 | -42,7 | -45,0 | -43,9 | -42,5 | -41,8 | -42,5 | -41,8 | 60MHz | |||
| MINUTE de -33dB | -38,2 | -37,5 | -35,9 | -35,6 | -37,3 | -36,0 | -38,7 | -38,3 | -37,9 | -37,6 | -38,2 | -37,9 | 100MHz | |||
| Hipot (essai par WB2670A) | 1500Vrms | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | OK | PRI À SEC | ||
