Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP5015ANL
Document: LP5015ANL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$0.65
Détails d'emballage: T&R
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Réf.: |
LP5015ANL |
Taille: |
13,64x18,80x5,72mm |
Débit de données: |
1000Base-T |
Nombre de canaux/ports: |
célibataire |
PoE: |
Non |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
-40°C à +85°C |
Réf.: |
LP5015ANL |
Taille: |
13,64x18,80x5,72mm |
Débit de données: |
1000Base-T |
Nombre de canaux/ports: |
célibataire |
PoE: |
Non |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
-40°C à +85°C |
Procurez-vous le module de transformateur Ethernet Gigabit LP5015ANL 1000 Base-T par LINK-PP. Aimants LAN CMS de qualité industrielle avec isolation 1 500 Vrms. Conforme aux normes UL et RoHS.

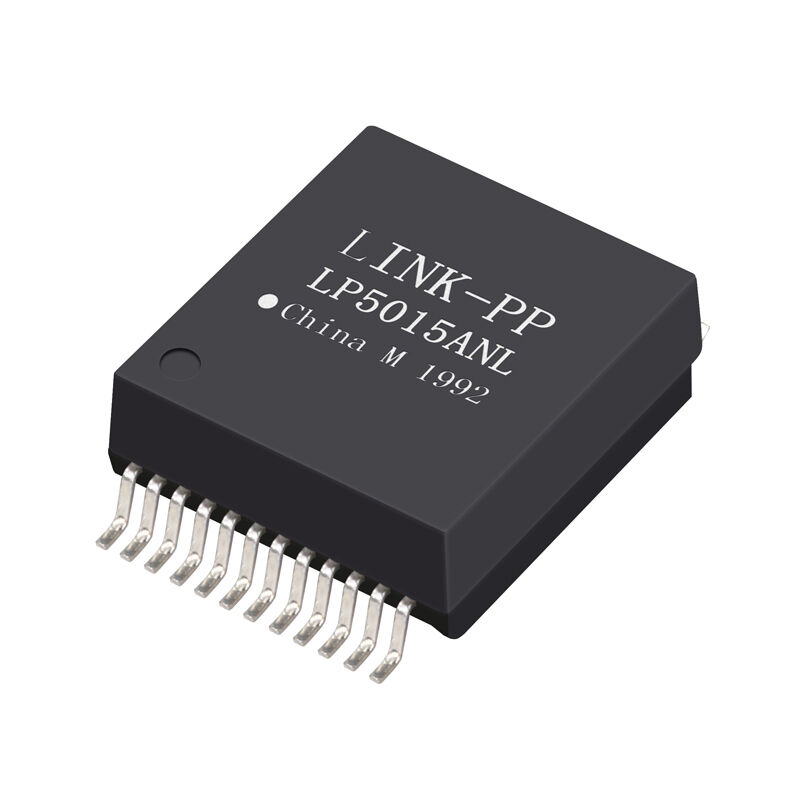

Le LP5015ANL, fabriqué par LINK-PP, est un transformateur Ethernet Gigabit à port unique de qualité supérieure conçu pour répondre aux exigences rigoureuses des équipements réseau modernes. En tant que module d'isolation LAN CMS très fiable, il est entièrement conforme aux normes IEEE 802.3 pour les applications 10/100/1000BASE-T. Doté d'un boîtier robuste à montage en surface (SMD/SMT) à 24 broches et de capacités de température de fonctionnement de qualité industrielle (-40 °C à +85 °C), le LP5015ANL garantit une intégrité optimale du signal, une excellente suppression EMI et une isolation haute tension pour les communications réseau critiques.
-Connectivité Gigabit haute performance :Conception à 4 canaux conçue pour la transmission 1000 Base-T.
-Fiabilité de qualité industrielle :Fonctionne de manière transparente dans des environnements extrêmes de -40 °C à +85 °C.
-Sécurité et conformité :Isolation Hipot 1 500 Vrms, certifiée UL E484635 et conforme RoHS.
-Optimisé pour la fabrication automatisée :Boîtier SMD-24 compatible avec le soudage par refusion à crête 250C.
| Numéro de pièce | LP5015ANL |
| Fabricant | LINK-PP INT'L TECHNOLOGY CO., LIMITÉE |
| Nom du produit | Module transformateur 1000 Base-T |
| Type de produit | Transformateur Ethernet Gigabit à port unique/module d'isolation LAN SMD |
| Norme de réseau | IEEE 802.3 10/100/1000BASE-T |
| Configuration des ports | Port unique (4 canaux pour Gigabit) |
| Type de colis | CMS-24 |
| Style de montage | Montage en surface (SMD/SMT) |
| Nombre de broches | 24 broches (disposition suggérée des pads fournie dans la fiche technique) |
| Température de fonctionnement | -40 C à +85 C (qualité industrielle) |
| Conformité | RoHS (2011/65/UE) |
| Certification de sécurité |
Numéro de dossier UL E484635 |
| Paramètres | Exigences | Conditions d'essai |
| Rapport de tours | 1CT:1CT +/-5% | Émetteur et récepteur |
| Inductance en circuit ouvert (OCL) | 350 uH minimum | à 100 KHz, 100 mV avec polarisation CC 8 mA |
| Perte d'insertion | -1,2 dB maximum | 1-100 MHz |
| Perte de retour | -16 dB minimum | 1-30 MHz |
| Perte de retour | -14 dB minimum | 30-60 MHz |
| Perte de retour | -12 dB minimum | 60-80 MHz |
| Perte de retour | -10 dB minimum | 80-100MHz |
| Diaphonie | -30 dB minimum | 1-100MHz |
| Rejet en mode commun (CMR) | -30 dB minimum | 1-100 MHz |
| Tension d'isolement (Hipot) | 1 500 Vrms |
Le LP5015ANL, fabriqué par LINK-PP, est un transformateur Ethernet Gigabit à port unique de qualité supérieure conçu pour répondre aux exigences rigoureuses des équipements réseau modernes. En tant que module d'isolation LAN CMS très fiable, il est entièrement conforme aux normes IEEE 802.3 pour les applications 10/100/1000BASE-T. Doté d'un boîtier robuste à montage en surface (SMD/SMT) à 24 broches et de capacités de température de fonctionnement de qualité industrielle (-40 °C à +85 °C), le LP5015ANL garantit une intégrité optimale du signal, une excellente suppression EMI et une isolation haute tension pour les communications réseau critiques.
| Paramètre | Spécification |
|---|---|
| Type de colis | CMS-24 |
| Méthode de montage | Montage en surface |
| Nombre de broches | 24 |
| Disposition des circuits imprimés | Disposition des pads recommandée disponible |
| Température de refusion maximale | 250°C pendant 5 secondes |
Le LP5015ANL est installé entre le connecteur Ethernet PHY et RJ45 pour fournir une isolation magnétique et un conditionnement du signal.
Ethernet PHY │ Paires différentielles │ Module transformateur LP5015ANL 1000 Base-T │ Connecteur RJ45 │ Câble CAT5e / CAT6
Le transformateur effectue :
Le LP5015ANL est un transformateur Ethernet Gigabit à port unique utilisé entre le connecteur Ethernet PHY et RJ45 pour fournir une isolation galvanique, une adaptation d'impédance, un couplage de signal et une suppression EMI.
Oui. Il est conçu pour être conforme à la norme IEEE 802.310/100/1000BASE-TInterfaces Ethernet.
Le transformateur comporte un1CT:1CT ±5%rapport de rotation, fournissant une signalisation différentielle équilibrée pour la communication Gigabit Ethernet.
Un minimumInductance en circuit ouvert de 350 μHgarantit la conformité aux exigences Ethernet PHY, améliore les performances basse fréquence et aide à maintenir une transmission stable du signal.
Le module proposeIsolation diélectrique 1 500 Vrms, protégeant les équipements Ethernet des transitoires électriques et des différences de potentiel au sol.
Les applications typiques incluent les modems SOHO ADSL, les LAN sur carte mère (LOM), les commutateurs Ethernet, les routeurs, les contrôleurs industriels, les caméras IP, les points d'accès sans fil, les passerelles IoT et les équipements réseau intégrés.
Oui. C'est-40°C à +85°CLa plage de températures de fonctionnement le rend adapté à l'automatisation industrielle, aux réseaux d'usine, aux transports et à d'autres applications Ethernet dans des environnements difficiles.
Oui. Le LP5015ANL est conforme àRoHS 2011/65/UEréglementations environnementales et est reconnu UL sousNuméro de dossier E484635.
