Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO

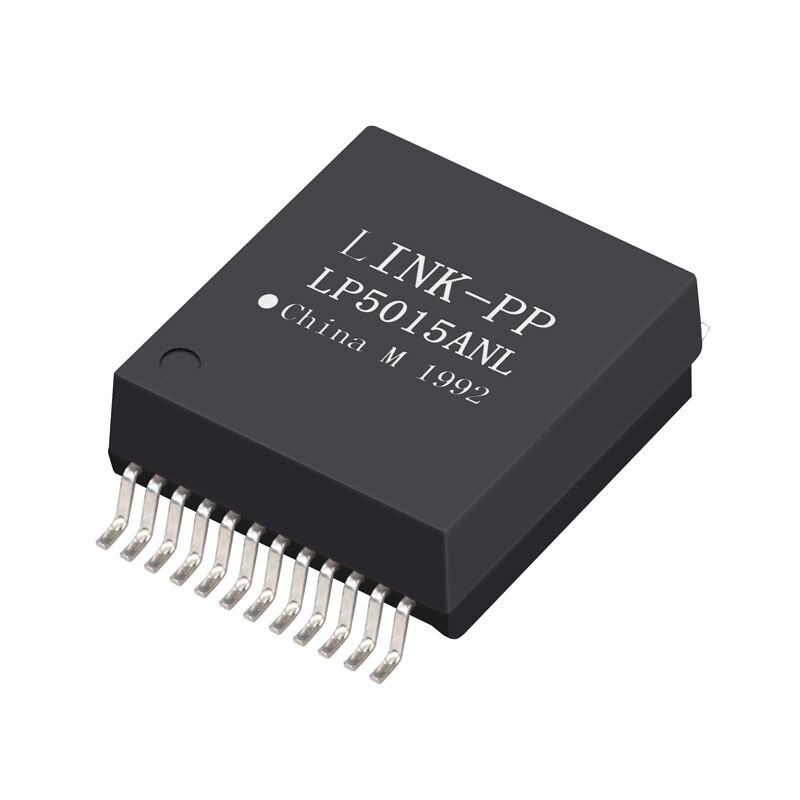

Numéro de modèle: LP5015ANL
Document: LP5015ANL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$0.65
Détails d'emballage: T&R
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Réf.: |
LP5015ANL |
Taille: |
13,64x18,80x5,72mm |
Débit de données: |
1000Base-T |
Nombre de canaux/ports: |
célibataire |
PoE: |
Non |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
-40°C à +85°C |
Réf.: |
LP5015ANL |
Taille: |
13,64x18,80x5,72mm |
Débit de données: |
1000Base-T |
Nombre de canaux/ports: |
célibataire |
PoE: |
Non |
Type de montage: |
smt |
Ratio de virages: |
1:1 |
Plage de température de fonctionnement: |
-40°C à +85°C |
| Numéro de la pièce de LINK-PP | LP5015ANL |
| Numéro de la pièce de Belfuse | S558-5999-AB-F |
| Vitesse | 1000 BASE-T |
| Nombre de ports | SIMPLE |
| Application | Ethernet de LAN |
| Paquet | SMD |
| Numéro de borne | 24 |
| La température | - 40 + à 85 |
| Taille de paquet (millimètre) | 5,72 |
| Longueur de paquet (millimètre) | 18,80 |
| Largeur de paquet (millimètre) | 13,64 |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur,
Routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
