Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP44009NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécifications: |
LP44009NL |
P/N.: |
LP44009NL |
Ethernet: |
4x 100Base-T |
MESURE: |
28.58x16.26x5.84mm |
Montage: |
SMT |
échantillons: |
libre |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spécifications: |
LP44009NL |
P/N.: |
LP44009NL |
Ethernet: |
4x 100Base-T |
MESURE: |
28.58x16.26x5.84mm |
Montage: |
SMT |
échantillons: |
libre |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

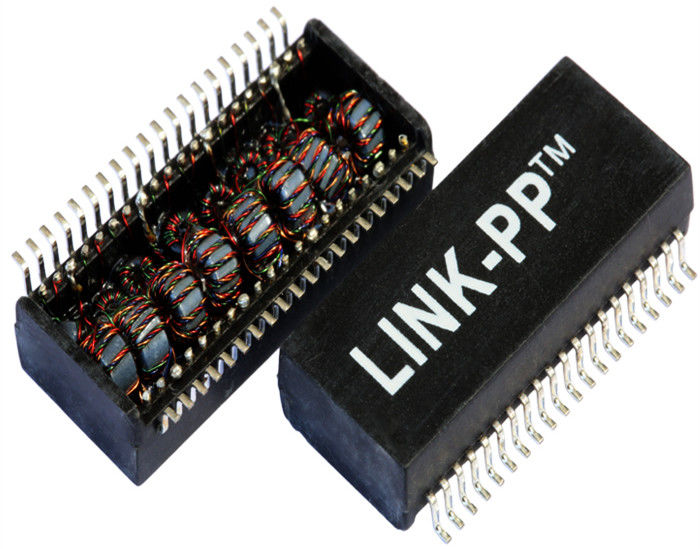

1. Ethernet 4x10/100Mbps LP44009NL
2. tension d'isolement : 1500Vrms
3.Type : SMT
4. structure de bobine : Toroïdal
transformateur discret de l'Ethernet 1500vrms avec le port simple pour le téléphone d'IP
| Port de quadruple, modules de 10/100 de BASE-T transformateur d'Ethernet, SMD, Rohs | |
| Numéro de la pièce de LINK-PP | LP44009NL |
| Numéro de la pièce de Bothhand | À HAUTE FRÉQUENCE 40SS1041RX |
| Vitesse | 10/100BASE-T |
| Nombre de ports | QUADRUPLE |
| Application - LAN | ETHERNET (NON PoE) |
| Paquet | SMD |
| La température | 0 + à 70 |
| AutomDX | OUI |
| Commentaire | MÊMES QUE LA VERSION DU NL |
| Configuration RX | T, C, S |
| Configuration TX | T, C, S |
| Construction | CADRE OUVERT |
| Noyaux par port | 16 |
| Taille de paquet (pouces) | 0,260 |
| Taille de paquet (millimètre) | 6,60 |
| Longueur de paquet (pouces) | 1,125 |
| Longueur de paquet (millimètre) | 28,58 |
| Largeur de paquet (pouces) | 0,63 |
| Largeur de paquet (millimètre) | 16,00 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur,
Routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif :
personnel 1100,
essai de 100%
Délai de livraison flexible
