Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP1302NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécifications: |
LP1302NL |
Rapport: |
1CT : 1CT |
Taille: |
12.70x9.40x5.97mm |
Ethernet: |
10/100Mbps |
échantillons: |
Disponible |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spécifications: |
LP1302NL |
Rapport: |
1CT : 1CT |
Taille: |
12.70x9.40x5.97mm |
Ethernet: |
10/100Mbps |
échantillons: |
Disponible |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

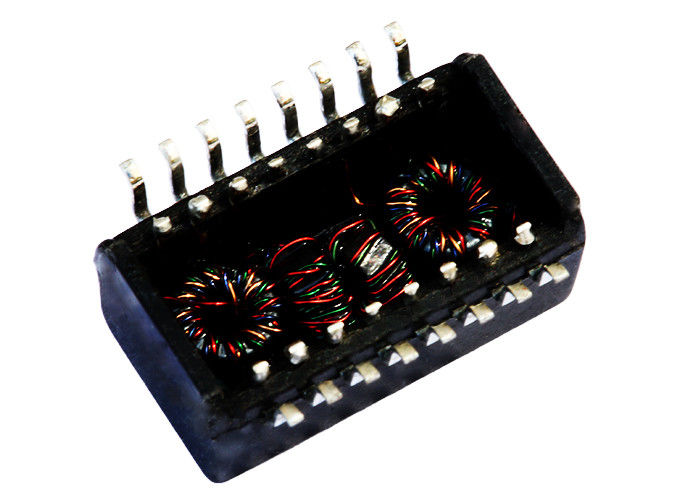

| Port simple, modules de 10/100 de BASE-T transformateur d'Ethernet, SMD, Rohs | |
| Numéro de la pièce de LINK-PP | LP1302NL |
| Numéro de la pièce d'impulsion | H1302NL |
| Vitesse | 10/100BASE-T |
| Nombre de ports | SIMPLE |
| Application - LAN | ETHERNET (NON PoE) |
| Paquet | SMD |
| La température | 0 À 70 |
| AutomDX | OUI |
| Commentaire | MÊMES QUE LA VERSION DU NL |
| Configuration RX | T, C, S |
| Configuration TX | T, C, S |
| Construction | CADRE OUVERT |
| Noyaux par port | 5 |
| Taille de paquet (pouces) | 0,235 |
| Taille de paquet (millimètre) | 5,97 |
| Longueur de paquet (pouces) | 0,50 |
| Longueur de paquet (millimètre) | 12,70 |
| Largeur de paquet (pouces) | 0,37 |
| Largeur de paquet (millimètre) | 9,4 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC,
Commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif :
personnel 1100,
essai de 100%
Délai de livraison flexible
