Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: LP1121NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécifications: |
LP1121NL |
P/N.: |
LP1121NL |
Ethernet: |
1x 10/100Mbps |
Rapport: |
1CT : 1.414CT, 1CT : 1CT |
MESURE: |
12.7x9.30x6.20mm |
échantillons: |
Disponible |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spécifications: |
LP1121NL |
P/N.: |
LP1121NL |
Ethernet: |
1x 10/100Mbps |
Rapport: |
1CT : 1.414CT, 1CT : 1CT |
MESURE: |
12.7x9.30x6.20mm |
échantillons: |
Disponible |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

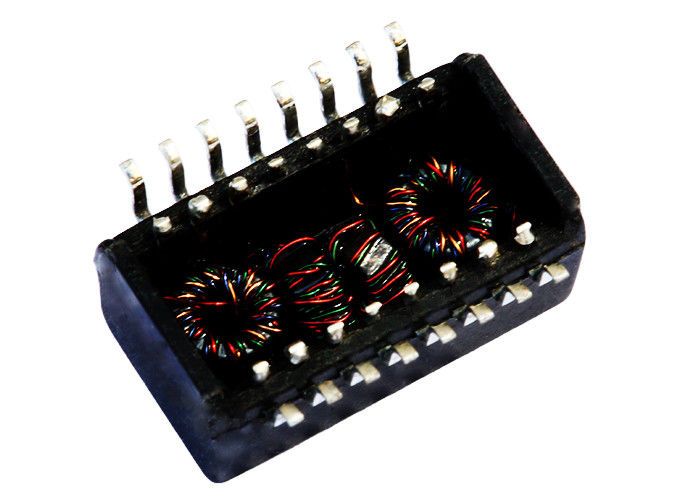

| 10/100 base - modules simples de transformateur de port de T, SMD, Rohs | |
| Numéro de la pièce de LINK-PP | LP1121NL |
| Numéro de la pièce de TDK | TLA-6T121LF |
| Vitesse | 10/100BASE-T |
| Nombre de ports | SIMPLE |
| Application - LAN | ETHERNET (NON PoE) |
| Paquet | SMD |
| La température | 0 À 70 |
| AutomDX | OUI |
| Commentaire | MÊMES QUE LA VERSION DU NL |
| Configuration RX | T, C, S |
| Configuration TX | T, C, S |
| Construction | CADRE OUVERT |
| Noyaux par port | 4 |
| Nombre de ports | SIMPLE |
| Taille de paquet (pouces) | 0,234 |
| Taille de paquet (millimètre) | 5,95 |
| Longueur de paquet (pouces) | 0,5 |
| Longueur de paquet (millimètre) | 12,7 |
| Largeur de paquet (pouces) | 0,366 |
| Largeur de paquet (millimètre) | 9,30 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques @25℃
1.OCL : MINUTE 350uH
@100KHz, 0.1Vrms, 8mADC de biais
rapport 2.Turns :
TX=1CT∶1.414CT RX=1CT∶1CT
perte 3.Insertion :
0.1-100MHz : - 1.1dB MAX
perte 4.Return (TYPE de DB) :
30MHz : - 18 60MHz : - 12
80MHz : - 11,5
5.Crosstalk (TYPE de DB) :
30MHz : - 45 60MHz : - 40
100MHz : - 35
6.DCMR (TYPE de DB) :
30MHz : - 42 50MHz : - 37
100MHz : - 30
7.Hipot : MINUTE 1500Vrms
la température 8.Operating : 0℃~70℃.
