Module de transformateur Ethernet SMT 10/100Base-T à port unique LFE8657

LFE8657 Transformateur Ethernet 10/100Base-T Aperçu

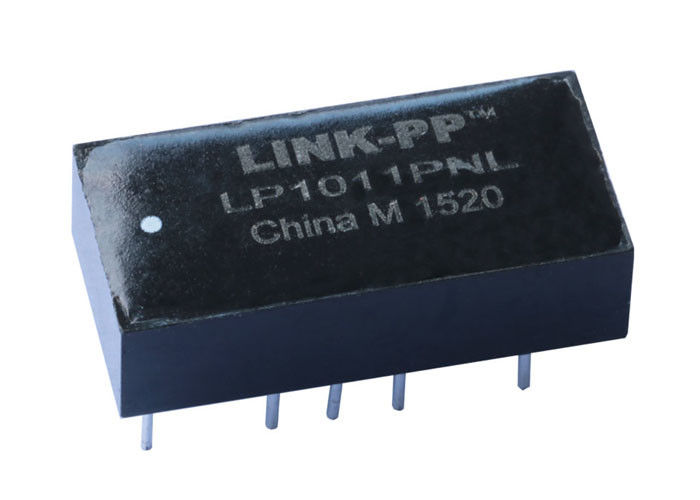

Le LFE8657 est un transformateur Ethernet magnétique discret monoport de qualité supérieure conçu et fabriqué par LINK-PP. Conçu pour les applications de couche physique (PHY) 10/100Base-T (Fast Ethernet) , ce composant à montage en surface (SMT) intègre de manière transparente des transformateurs d'isolement et des bobines de mode commun dans un boîtier compact à 16 broches.

Servant d'interface hautement fiable entre le transceiver PHY et le connecteur RJ45, le LFE8657 assure une intégrité de signal exceptionnelle tout en fournissant une isolation électrique critique de 1500 Vrms. C'est un composant standard de l'industrie, largement reconnu comme un remplacement direct (référence croisée) pour d'autres magnétiques 10/100M courants, ce qui en fait un choix idéal pour les concepteurs matériels et les responsables des achats cherchant à optimiser leur nomenclature (Bill of Materials) sans compromettre la qualité.

Caractéristiques principales

1. Intégrité de signal et performances électriques supérieures

• Magnétiques standardisés : Dispose d'un rapport de transformation de 1CT:1CT sur les canaux TX et RX, offrant une inductance en circuit ouvert (OCL) minimale de 350 µH avec un courant de polarisation CC de 8 mA. Cela garantit une adaptation d'impédance parfaite et une compatibilité avec les principaux circuits intégrés PHY Fast Ethernet (par exemple, Realtek, Microchip, TI).
• Protection d'isolement robuste : Fournit une isolation HiPot jusqu'à 1500 Vrms, protégeant les circuits intégrés sensibles en aval contre les surtensions de foudre, les boucles de masse et les décharges électrostatiques (ESD).
• Excellente atténuation des EMI : Les bobines de mode commun intégrées offrent un rapport de réjection de mode commun (CMRR) minimum de -30 dB, filtrant efficacement le bruit haute fréquence et garantissant de faibles taux d'erreur binaire sur de longues distances de câble.

2. Optimisé pour la fabrication SMT

• Prêt pour l'assemblage automatisé : Conditionné en Bande et bobine (T&R)standard, la conception SMT à 16 broches est entièrement optimisée pour les machines de prélèvement et de placement à haute vitesse, augmentant considérablement le débit de production pour les fournisseurs de services de fabrication électronique (EMS).
• Stabilité thermique : Le boîtier thermoplastique classé UL 94V-0 est conçu pour résister aux profils de soudage par refusion sans plomb standard sans déformation ni dégradation des performances.

3. Sécurité de la chaîne d'approvisionnement et conformité

• Certifications mondiales : Entièrement conforme aux directives environnementales RoHS et REACH, et fabriqué dans des installations certifiées ISO, garantissant que vos produits finis répondent aux exigences d'entrée sur le marché mondial.
• Référence croisée rentable : Fonctionne comme une alternative très fiable et rentable aux transformateurs 10/100M standard, offrant des délais de livraison stables et un stock d'usine important.

Spécifications techniques

1. Paramètres généraux et d'emballage

2. Caractéristiques électriques et magnétiques (@ 25°C)

Dessin du transformateur magnétique SMT LFE8657
