Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: ISO 9001,ISO 14001,UL,SGS,REACH168

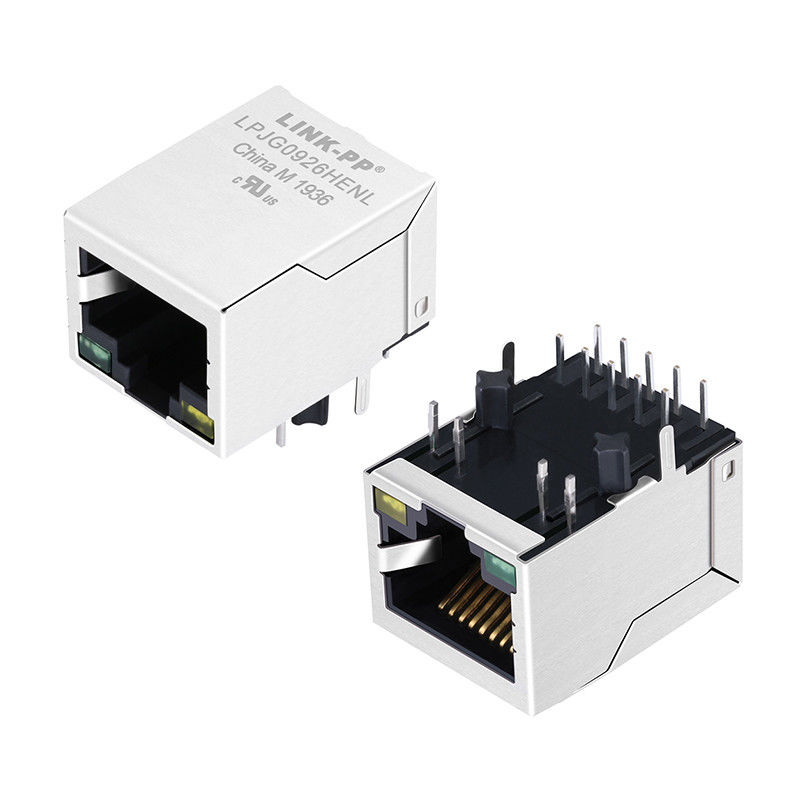

Numéro de modèle: LPJG0926HENL
Document: LPJG0926HENL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50pcs, échantillon gratuit est disponible
Prix: $0.09-$1.85
Détails d'emballage: 50 pcs/1tray, 20 tray/1 carton, 32*30*31cm, 8KGS (1000pcs)/1 carton
Délai de livraison: le plus tôt possible
Conditions de paiement: TT,NET30/60/90 Journées, L/C
Capacité d'approvisionnement: 6000K PCS par mois
Sexe du connecteur: |
RJ45 Jack féminin |
Vitesse: |
1000 base-T |
PoE+: |
Le soutien |
Type d'indicateur de statut: |
LED |
Fermeture mécanique: |
Tab Down |
Type d'interface de Jack modulaire et de prise : |
RJ45 avec le Magnetics intégré |
Configuration gauche: |
Port unique |
Configuration gauche de Matrix: |
1 x 1 |
Température de fonctionnement minimale: |
0 ℃ |
Température de fonctionnement maximale: |
70℃ |
Les orientations: |
Angle de 90° (à droite) |
Type de bâti de carte PCB: |
Entrée latérale |
Sexe du connecteur: |
RJ45 Jack féminin |
Vitesse: |
1000 base-T |
PoE+: |
Le soutien |
Type d'indicateur de statut: |
LED |
Fermeture mécanique: |
Tab Down |
Type d'interface de Jack modulaire et de prise : |
RJ45 avec le Magnetics intégré |
Configuration gauche: |
Port unique |
Configuration gauche de Matrix: |
1 x 1 |
Température de fonctionnement minimale: |
0 ℃ |
Température de fonctionnement maximale: |
70℃ |
Les orientations: |
Angle de 90° (à droite) |
Type de bâti de carte PCB: |
Entrée latérale |
Avec une construction robuste et des fonctionnalités avancées, le LPJG0926HENL offre fiabilité et transmission de données efficace :
1. Le Magjack est une prise femelle RJ45, offrant une connexion fiable et sécurisée.
2. Prend en charge le transfert de données à une vitesse de 1000 Base-T pour les environnements réseau à haut débit.
3. Il est compatible PoE+, ce qui lui permet de fournir à la fois des données et de l'alimentation aux appareils connectés.
4. Équipé de LED, ce connecteur fournit des indicateurs d'état visuels.
5. La conception de verrouillage par languette simplifie l'installation et la maintenance.
6. Ce connecteur est doté d'éléments magnétiques intégrés, ce qui permet de filtrer et d'isoler les signaux.
7. Avec une configuration de matrice de ports 1 X 1, il est conçu pour un seul point de connexion.
8. Le LPJG0926HENL fonctionne de 0 °C à 70 °C, ce qui le rend adapté à une variété d'environnements.
Les connecteurs RJ45 avec transformateurs jouent un rôle crucial dans la transmission de données. Ces connecteurs sont utilisés dans les HUB, les cartes PC, les commutateurs, les routeurs, les cartes mères de PC, SDH, PDH, les téléphones IP et les modems xDSL.
Ces connecteurs facilitent la transmission de données dans les systèmes de communication modernes. Par exemple, il permet à plusieurs appareils de se connecter aux commutateurs réseau. Dans les cartes mères d'ordinateur, le LPJG0926HENL permet les connexions Internet filaires. SDH et PDH transmettent la voix et les données sur le réseau avec le RJ45 Mag Jack. De plus, les communications voix sur IP (VoIP) sont assurées d'être claires et ininterrompues. Les modems xDSL fournissent des services Internet haut débit via les Magjacks. Ces connecteurs sont essentiels pour maintenir une connexion Internet stable et rapide.
| Aperçu | Connecteur RJ45 avec éléments magnétiques pour application PoE+ |
|---|---|
| Numéro de pièce Link-pp | LPJG0926HENL |
| Rapport de transformation (TX) | 1CT:1CT |
| Rapport de transformation (RX) | 1CT:1CT |
| Inductance OCL |
350uH MIN à 100KHz/0,1V, polarisation CC de 8mA |
| Perte d'insertion |
-1,0 dB MAX à 1-100 MHz |
| Perte de retour |
- 16dB MIN à 1-40MHz |
| Diaphonie | - 30dB MIN à 1-100MHz |
| Réjection en mode commun | - 30dB MIN à 1-100MHz |
| Test Hipot | 1500Vrms MIN |
| DCR | 1,2 Ω MAX |
| Longueur du connecteur | 21,25 mm/0,8 pouce |
| Largeur du connecteur | 15,93 mm/0,627 pouce |
| Hauteur du connecteur |
13,30 mm/0,524 pouce |
| Température de pointe | 260 °C |
| Placage des contacts | Or 6 "u", Or 15 "u" |
| Onglets EMI | Sans |
| Catégorie de performance | Cat 5 |
| Style de terminaison | Soudure |
| Intensité nominale | 8 mA |
| Couleurs des indicateurs LED | Vert (gauche) et Jaune (droite) |
| Emballage | Plateau |
| Placage des contacts | Or 6 micro-pouces min. Dans la zone de contact. |
Link-PP assure la conformité aux normes à chaque étape de la production. Cela commence par l'inspection des matières premières, suivie de la coupe et du trempage à l'étain, et de l'évaluation de la résistance à la soudure et de la capacité. D'autres inspections incluent la qualité des bobines de soudure, les tests semi-finis, les broches, les colles, etc.
Le processus se poursuit avec les tests LED, l'évaluation de la masse de soudure et les tests de tension de tenue et de capacité de masse. Les tests à haute fréquence garantissent des performances optimales. Enfin, l'inspection du produit fini garantit la meilleure qualité avant un emballage soigné pour la livraison.
