Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,ROHS,Reach,ISO
Numéro de modèle: LPJ4013EDNL
Document: LPJ4013EDNL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000
Prix: Supportive
Détails d'emballage: 50PCS/Tray, 1200pcs/Carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4600K.PCS/Month
Numéro de pièce: |
Les résultats de l'enquête sont publiés dans le Bulletin. |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Débit de données: |
100Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |
Numéro de pièce: |
Les résultats de l'enquête sont publiés dans le Bulletin. |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Débit de données: |
100Base-T |
PoE: |
Non |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Type de montage: |
Tht |
Type de soudure: |
Vague |
Plage de température de fonctionnement: |
-40°C à +85°C |

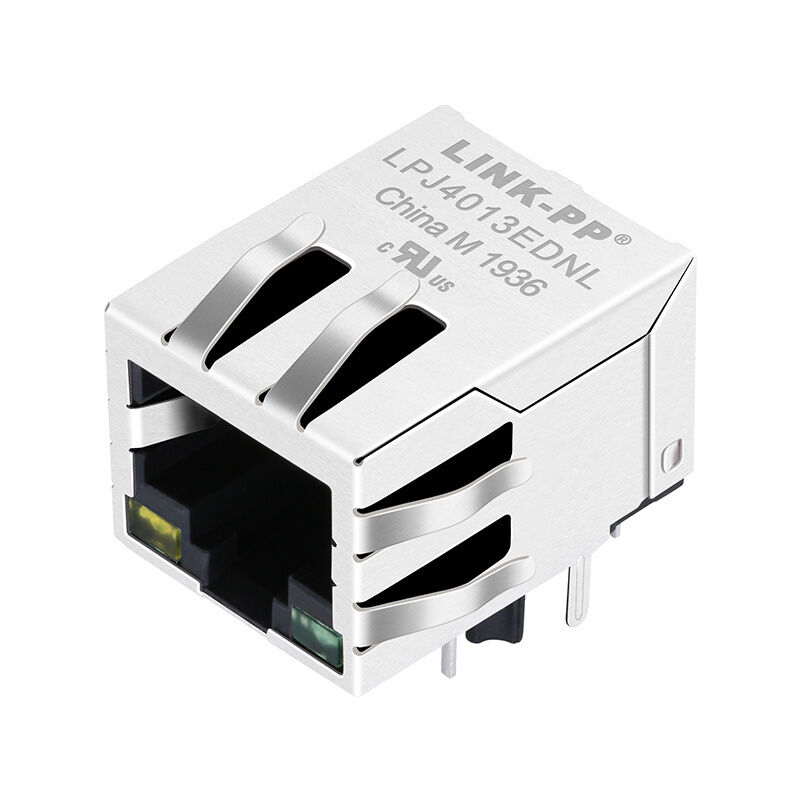

Connecteur RJ45 LPJ4013EDNL avec magnétisme intégré, 10/100Base-T, indicateurs LED, blindage EMI et plage de -40°C à 85°C. Idéal pour l'Ethernet industriel.
| Paramètre | Valeur |
|---|---|
| Nombre de ports | 1×1 |
| Vitesse | 10Base-T / 100Base-TX |
| Support PoE | Non-PoE |
| Type de montage | Traversant (THT) |
| Type de loquet | Vers le bas |
| Option LED | Jaune / Vert |
| Blindage EMI | Oui (ressort + pattes) |
| Température de fonctionnement | -40°C à +85°C |
| Paramètre | Spécification |
|---|---|
| Rapport de transformation | 1CT:1CT ±5% |
| OCL | ≥ 350µH @100KHz, 0.1V, 8mA DC Bias |
| Perte d'insertion | ≤ -1.2 dB (1–100 MHz) |
| Perte de retour | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| Diaphonie | ≥ -30 dB (1–100 MHz) |
| Rejet de mode commun (CMR) | ≥ -30 dB (1–100 MHz) |
| Isolation (PHY vers ligne) | 1500 Vrms |
La connecteur magnétique RJ45 LPJ4013EDNL est un connecteur Ethernet 10/100Base-T haute performance conçu pour une transmission de signal stable, une suppression des interférences électromagnétiques et une fiabilité à long terme dans des environnements exigeants.
Avec magnétisme intégré, double indicateur LED et blindage EMI amélioré (conception à ressort), ce connecteur est idéal pour les ingénieurs et les OEM développant des appareils Ethernet industriels, des systèmes IoT, des routeurs et des équipements de réseau embarqués.
1. Compatibilité 10/100Base-T
Prend en charge les applications Fast Ethernet avec une transmission de données stable.
2. Magnétisme intégré (conception MagJack)
Réduit la complexité du PCB et améliore l'intégrité du signal.
3. Double indicateur LED (jaune/vert)
Permet une surveillance claire de l'état de la liaison et de l'activité.
4. Blindage EMI amélioré avec ressort
Minimise les interférences électromagnétiques pour un fonctionnement fiable.
5. Large plage de température de fonctionnement (-40°C à +85°C)
Convient aux environnements industriels difficiles.
6. Montage traversant (THT)
Assure une forte stabilité mécanique pour les applications à longue durée de vie.
7. Configuration du loquet vers le bas
Rétention sécurisée du câble dans les conceptions compactes.
Le magnétisme intégré élimine le besoin de transformateurs externes, réduisant la complexité de la disposition et le coût de la nomenclature.
Le magnétisme soigneusement conçu assure une faible perte d'insertion, une forte perte de retour et d'excellentes performances EMI.
La large plage de température et le montage THT robuste le rendent idéal pour les environnements critiques.
La structure de blindage à ressort offre une meilleure mise à la terre et une meilleure suppression des interférences électromagnétiques par rapport aux connecteurs RJ45 standard.
