Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: ALAN-508
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Nom du produit: |
ALAN-508 |
Application: |
Ethernet de LAN (PoE) |
Port: |
1x1, simple, coutume |
échantillons: |
Disponible |
Vitesse: |
10/100M |
Paquet: |
Surface Mount |
Nom du produit: |
ALAN-508 |
Application: |
Ethernet de LAN (PoE) |
Port: |
1x1, simple, coutume |
échantillons: |
Disponible |
Vitesse: |
10/100M |
Paquet: |
Surface Mount |
1. type d'arrêt de contact : Bâti extérieur
2. module de TRANSFORMATEUR de 10/100 bases-t avec le POE
3. Pin pour goupiller compatible par LINK-PP LPXXXNL
4. transformateur ALAN-508 d'isolement de LAN
5. dimension : 12.70X7.15X6.35MM
6. dossiers : Pdf/fiche technique/3D/IGS/étape /Stp
| Caractéristique de profil | Assemblée sans Pb |
| La moyenne construisent le taux (les solides totaux maximum au Tp) | maximum de 3°C /second. |
| Préchauffez - Minute de la température (minute de solides totaux) - La température maximum (solides totaux maximum) -Time (solides totaux minimum aux solides totaux maximum) |
|
| 150°C 200°C 60-180 secondes |
|
| Temps maintenu ci-dessus : | |
| - La température (TL) (tL) fois |
217°C 60-150 secondes |
| La température (Tp) de crête/classification | 245±5°C |
| Temps dans 5°C de crête réelle | 20-40 secondes |
| La température (tp) Taux de rampe-Vers le bas |
|
| 6°C /seconds maximum | |
| Heure 25°C de faire une pointe la température | 6 minutes de maximal. |
Description :

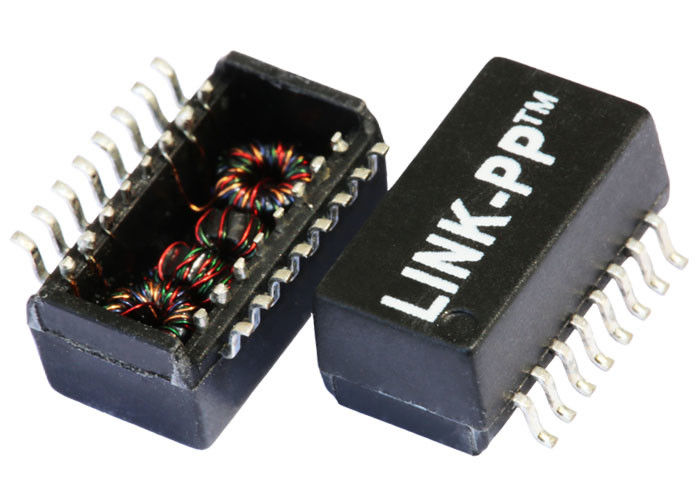

module du transformateur RJ45 de 1X1 SMT 10/100M avec POE, dimension : 12.70X7.15X6.35MM
| Rapport de tour (±2%) : | TX=1CT : 1CT RX=1CT : CT |
| Inductance LCO | 350uH MIN/@ 100KHz, 0.1V, polarisation de C.C 8mA |
| Perte par insertion | -1.0dB MAX @ 1-65MHz |
| Perte de retour | MINUTE @ 1-10MHz de -20dB |
| MINUTE @ 10-30MHz de -16dB | |
| MINUTE @ 30-60MHz de -12dB | |
| MINUTE @ 60-100MHz de -10dB | |
| Entretien croisé | MINUTE @ 1-30MHz de -40dB |
| MINUTE @ 30-60MHz de -35dB | |
| MINUTE @ 60-100MHz de -30dB | |
| Rejet de mode commun | MINUTE @ 1-50MHz de -30dB |
| MINUTE @ 50-150MHz de -20dB | |
| Essai de Hipot | MINUTE 1500Vrms |
| Chaîne de température de fonctionnement | 0℃ À 70℃. /-40℃ À 85℃. |
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif :
16 ans d'expérience de production,
personnel 1100,
essai de 100%
Délai de livraison flexible
