Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL file E484635; RoHS marking (per drawing)
Numéro de modèle: LPJE169AENL
Document: LPJE169AENL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.08-$1.79
Détails d'emballage: 20pcs/Tray ou bobine
Délai de livraison: Confirmer la disponibilité
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 100K-PCS/Month
Caractéristiques: |
LPJE169AENL |
Délai de livraison: |
Confirmer la disponibilité |
Type de produit: |
Connecteur RJ45 protégé |
Le placage en or: |
Flash doré dans la zone de contact |
Famille: |
Connecteur RJ45 à profil bas |
Dessin: |
LPJE169AENL PDF |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Évaluation Ethernet: |
Confirmer la candidature |
Nombre de points de contact: |
8p8c |
Type de montage: |
Tht |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Bouclier métallique: |
Blindé |
Orientation: |
À angle droit (entrée latérale) |
Caractéristiques: |
LPJE169AENL |
Délai de livraison: |
Confirmer la disponibilité |
Type de produit: |
Connecteur RJ45 protégé |
Le placage en or: |
Flash doré dans la zone de contact |
Famille: |
Connecteur RJ45 à profil bas |
Dessin: |
LPJE169AENL PDF |
Nombre de ports: |
1x1 |
Loquet: |
Vers le bas |
Évaluation Ethernet: |
Confirmer la candidature |
Nombre de points de contact: |
8p8c |
Type de montage: |
Tht |
Option LED: |
Avec |
Les onglets EMl: |
Avec |
Bouclier métallique: |
Blindé |
Orientation: |
À angle droit (entrée latérale) |

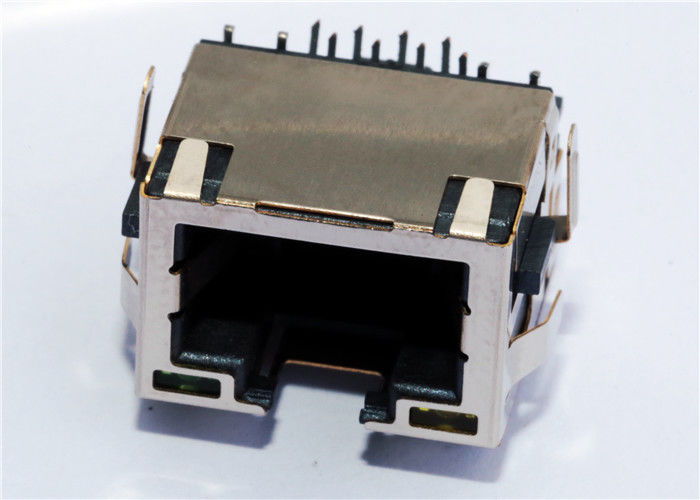

Le LINK-PP LPJE169AENL est un connecteur RJ45 blindé à un seul port et à profil bas avec des LED vertes et jaunes. Son dessin spécifie une hauteur de corps nominale de 11,3 mm, une orientation à entrée latérale et un montage PCB traversant, ce qui en fait une option pour les conceptions où la hauteur du connecteur et le dégagement de l'enceinte nécessitent une évaluation minutieuse.
Utilisez le dessin du produit pour vérifier la disposition du circuit imprimé, l'ouverture du panneau, la disposition des contacts et les tolérances mécaniques avant de finaliser votre conception.
Télécharger le dessin LPJE169AENL · Contactez LINK-PP pour des échantillons et un devis.
| Fabricant / numéro de pièce | LINK-PP LPJE169AENL |
|---|---|
| Connecteur | RJ45 blindé, un seul port |
| Configuration du port | 1x1 |
| Montage | Entrée latérale / traversant |
| Orientation du loquet | Languette vers le bas, comme indiqué dans les informations produit existantes |
| LED | Verte à gauche / jaune à droite |
| Dimensions nominales du corps, L x L x H | 15,2 x 16,25 x 11,3 mm |
| Tolérance de largeur du corps | 16,25 ±0,25 mm |
| Tension / courant nominal | 125 V CA / 1,5 A |
| Résistance de contact | 50 mΩ maximum |
| Résistance d'isolement | 500 MΩ minimum à 500 V CC |
| Tension de tenue diélectrique | 1000 V CA, 50 ou 60 Hz, 1 minute |
| Durée de vie en fonctionnement | 750 cycles minimum |
| Température de fonctionnement / stockage | -40°C à +85°C |
| Placage des contacts | Flash doré dans la zone de contact |
| Blindage | Alliage de cuivre de 0,20 mm, nickelé |
| Boîtier | PBT noir, UL94V-0 |
| Soudure à la vague | Température de pointe 250°C pendant 5 secondes, selon le dessin |
| Dessin | LP23021710, Rév. A, 2023-07-18 |
Utilisez le dessin complet pour les tolérances dimensionnelles, les positions des trous et la vérification finale de la conception.
Le dessin LPJE169AENL spécifie une longueur de corps de 15,2 mm, une largeur de corps de 16,25 ±0,25 mm et hauteur de corps de 11,3 mm. L'ouverture de panneau recommandée est de 17,3 x 12,3 mm.
La disposition du circuit imprimé suggérée est montrée de la vue de dessus et identifie douze trous de Ø0,90 mm et deux trous de Ø1,80 mm. Vérifiez le dessin complet pour les positions des trous, les tolérances et l'alignement carte-panneau.
Le dessin identifie les broches 9 et 10 pour la LED verte gauche et les broches 11 et 12 pour la LED jaune droite. Les longueurs d'onde de crête vertes et jaunes sont spécifiées comme 565 nm et 585 nm, respectivement. La tension directe indiquée est de 1,8–2,6 V à 20 mA.
Confirmez la polarité des LED et le brochage complet par rapport au schéma d'origine avant de connecter les LED à un contrôleur.
Lors de la sélection d'une prise RJ45 à profil bas, comparez la hauteur du corps et l'ouverture du panneau avec le dégagement de l'enceinte, et vérifiez l'empreinte du circuit imprimé, l'orientation du loquet, le blindage et les connexions des LED.
Le dessin LPJE169AENL fourni ne spécifie pas de magnétisme intégré, de classification de vitesse Ethernet ou de capacité PoE. Confirmez ces exigences système avec LINK-PP avant de finaliser la conception.
Téléchargez le dessin du produit LPJE169AENL pour les vues mécaniques, la disposition du circuit imprimé recommandée, le circuit des LED et les notes électriques.
Le dessin indique le fichier UL E484635 et présente une marque RoHS 2011/65/UE. Demandez la documentation de conformité spécifique au produit actuelle si nécessaire.
Le dessin spécifie une hauteur de corps nominale de 11,3 mm. Vérifiez les dimensions complètes du composant, les tolérances et le dégagement de l'enceinte à l'aide du dessin.
Oui. Le dessin montre une LED verte gauche et une LED jaune droite, avec leurs broches et caractéristiques électriques identifiées.
Le dessin fourni ne spécifie pas de magnétisme intégré. Contactez LINK-PP pour confirmer la disposition appropriée du connecteur et du magnétisme pour votre conception.
L'aptitude au remplacement dépend de l'empreinte du circuit imprimé, des dimensions du corps et du panneau, de l'orientation du loquet, des contacts, de la polarité des LED et des caractéristiques électriques. Comparez les dessins complets et validez la pièce dans votre conception.
Contactez LINK-PP avec LPJE169AENL, la quantité requise et les exigences de l'application pour confirmer les échantillons, la disponibilité, les prix et la documentation technique.
