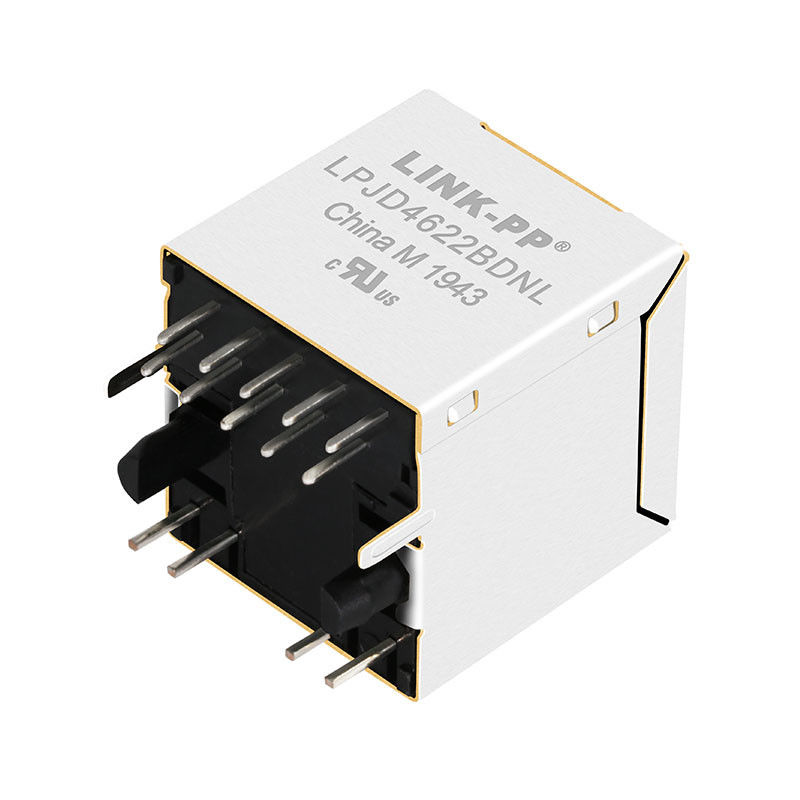

Le connecteur RJ45 vertical JXD2-0015NL (LPJD4622BDNL) est une interface réseau haut de gamme hautes performances conçue pour les applications PCB à entrée supérieure limitées en espace. Conçue pour une mise en réseau robuste, cette prise traversante (THT) à 1 port (1x1) intègre des composants magnétiques Gigabit pour prendre en charge des vitesses 10/100/1000 Base-T avec les capacités AutoMDIX.
Conçu pour résister aux environnements exigeants, le JXD2-0015NL présente une plage de températures de fonctionnement industrielle de **-40°C à +85°C**, un placage de contact en or supérieur de 30 micropouces et un blindage en laiton robuste. C'est le choix idéal pour les routeurs industriels, les passerelles IoT, les cartes mères embarquées et les équipements de télécommunications.
| Catégorie | Paramètre | Spécification |
|---|---|---|
| Propriétés mécaniques et physiques | Numéro de pièce | JXD2-0015NL |
| Emballage / Montage | Technologie Through-Hole (THT), entrée par le haut | |
| Dimensions (L × L × H) | 16,00 mm × 16,82 mm × 16,90 mm | |
| Matériau du boîtier | Thermoplastique, ignifuge UL94 V-0 | |
| Matériau du bouclier | Laiton avec placage nickel | |
| Matériel de contact | Bronze phosphoreux | |
| Placage de contact | Placage d'or sélectif, 30 μin Min. | |
| Nombre de ports | 1 × 1 | |
| Évaluation PoE | Non PoE | |
| Caractéristiques électriques et magnétiques | Norme Ethernet | 10/100/1000Base-T, Auto-MDIX |
| Rapport de rotation (@100 kHz) | 1:1 ±5 % (les quatre paires) | |
| Inductance primaire (OCL) | ≥350 μH à 100 kHz, 0,1 V, polarisation CC 8 mA | |
| Résistance CC | ≤1,2 Ω | |
| Perte d'insertion | 1 à 100 MHz : ≤ -1,0 dB100 à 125 MHz : ≤ -1,2 dB | |
| Perte de retour | 1 à 40 MHz : ≥ -16 dB40 à 60 MHz : ≥ -12 dB60 à 80 MHz : ≥ -10 dB80 à 100 MHz : ≥ -8 dB | |
| Diaphonie (1 à 100 MHz) | ≥ -30dB | |
| Atténuation en mode commun (1 à 100 MHz) | ≥ -30dB | |
| Tension d'isolement | 2 250 V CC (côté PHY vers côté ligne) | |
| Spécifications des LED | LED gauche (côté J8) | Jaune |
| Longueur d'onde | 590 nm | |
| Tension directe | 2,1 V typique. / 2,5 V maximum. | |
| LED droite (côté J1) | Vert | |
| Longueur d'onde | 565 nm | |
| Tension directe | 2,2 V typique. / 2,4 V maximum. | |
| Conditions d'essai | Courant direct 20 mA | |
| Limites environnementales et de soudure | Température de fonctionnement | -40°C à +85°C |
| Température de stockage | -40°C à +85°C | |
| Recommandé Machine à souder à la vague | 260 °C en pointe, 10 secondes maximum. | |
| Conformité et normes | Conformité RoHS | Oui (RoHS-5) |
| Norme de connecteur | Prise RJ45 conforme à la partie 68 de la FCC | |
| Installation recommandée | Découpe de panneau suggérée | ≥16,35 mm (L) × ≥17,20 mm (H) |
| Disposition des circuits imprimés | Empreinte traversante avec languettes de protection et zone d'accès |
Ce connecteur RJ45 vertical est idéal pour les applications Ethernet limitées en espace. Les utilisations typiques incluent les périphériques réseau industriels et grand public tels que les mini-commutateurs, les routeurs, les caméras IP, les points d'accès et les modules réseau intégrés. La conception à entrée supérieure simplifie le routage des câbles dans les boîtiers étroits et les cartes robustes, tandis que le système magnétique et le blindage intégrés garantissent une qualité de signal élevée et des performances EMI. Il fournit une interface professionnelle et fiable pour Gigabit Ethernet dans le matériel de serveur, de routeur et de contrôle industriel.
Les connecteurs RJ45 verticaux (prises RJ45 à entrée supérieure) sont conçus pour les applications PCB où l'espace est limité et où le câble Ethernet se branche par le haut. Cette prise à port unique intègre le magnétique Ethernet (transformateur 1:1) et deux LED pour l'indication d'état, prenant en charge les réseaux IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet). Ces connecteurs sont courants dans les routeurs compacts, les commutateurs, les points d'accès et les contrôleurs industriels où la surface de la carte est limitée mais où un espace vertical est disponible. L'exemple ci-dessous montre un connecteur RJ45 vertical 8P8C typique avec une orientation vers l'entrée par le haut.
Le JXD2-0015NL est un connecteur RJ45 vertical à port unique avec aimants intégrés conçu pour les applications Ethernet 10/100/1000Base-T. Il est couramment utilisé dans les routeurs, les commutateurs, les contrôleurs industriels, les points d'accès et les équipements réseau intégrés.
Oui. Ce connecteur prend en chargeEthernet Gigabit 1000Base-Tet convient également aux applications rétrocompatibles 10/100Base-T.
Oui. Le JXD2-0015NL comprend des composants magnétiques intégrés, qui contribuent à simplifier la conception des PCB, à améliorer l'intégrité du signal et à prendre en charge les exigences d'isolation Ethernet.
Il utiliseTechnologie traversante (THT)avec unentrée verticale par le hautorientation, ce qui en fait un bon choix pour les conceptions compactes où le câble se branche par le dessus du PCB.
Oui. Le connecteur est conçu pour10/100/1000Base-T avec Auto-MDIX, aidant le port réseau à s'adapter automatiquement aux connexions par câble direct ou croisé.
Ce connecteur comprenddouble LED: unLED jaune côté J8et unLED verte côté J1. Ces LED sont généralement utilisées pour l'indication de liaison et d'activité.
Non. Le produit est classé commeNon PoE, il n'est donc pas destiné aux applications Power over Ethernet.
La plage de température de fonctionnement est-40°C à +85°C, ce qui le rend adapté aux environnements industriels et commerciaux.
La zone de contact est plaquée avec30 micro-pouces d'or, ce qui contribue à améliorer la conductivité et la fiabilité des contacts à long terme.
Oui. C'estConforme RoHSet répond aux exigences environnementales pour la fabrication sans plomb.
Le connecteur mesure16,00 mm (L) × 16,82 mm (L) × 16,90 mm (H), ce qui le rend suffisamment compact pour les configurations de circuits imprimés soucieuses de l'espace.
Il est généralement installé sur des PCB compatibles Ethernet qui nécessitent unport RJ45 vertical avec aimants intégrés et indicateurs LED, notamment dans les équipements de réseaux et industriels.
