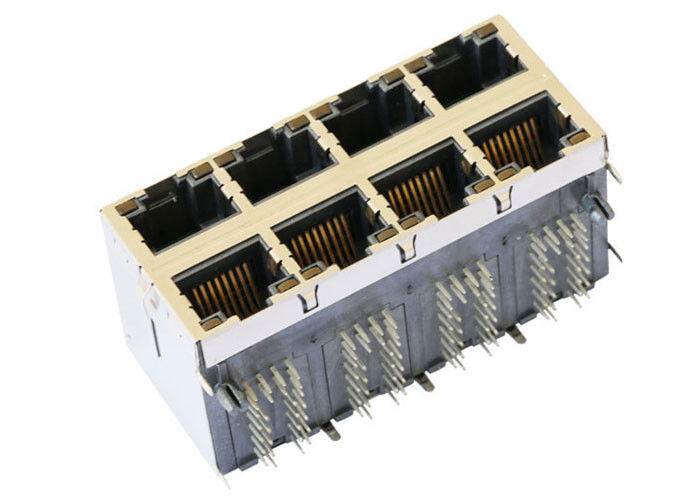

LPJG47580A35NL empilé RJ45 1000Base-T Magjack 2X4 8 Ports

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: LINK-PP

Certification: UL,RoHS,Reach,ISO

Numéro de modèle: JDKA4T854-D1 Y

Document: LPJG47580A35NL.pdf

Conditions de paiement et d'expédition

Quantité de commande min: 50/500/1000/60K

Prix: $0.11-$12

Détails d'emballage: PLATEAU

Délai de livraison: Stock

Conditions de paiement: TTT, jours NET30/60/90

Capacité d'approvisionnement: 180K/Month

Obtenez le meilleur prix
Mettre en évidence:

RJ45 2X4

,

RJ45 Magjack empilé

,

Le connecteur multi-port 1000Base-T RJ45

Part Number:
LPJG47580A35NL
Ports:
2X4
Speed:
10/100/1000 Base-T
Mounting Type:
Through Hole
Orientation:
90~ Angle (Right)
Termination:
Solder
Shielding:
Shielded, EMI Finger
Temperature:
0℃ TO 70℃
Part Number:
LPJG47580A35NL
Ports:
2X4
Speed:
10/100/1000 Base-T
Mounting Type:
Through Hole
Orientation:
90~ Angle (Right)
Termination:
Solder
Shielding:
Shielded, EMI Finger
Temperature:
0℃ TO 70℃
LPJG47580A35NL empilé RJ45 1000Base-T Magjack 2X4 8 Ports



Revue du connecteur RJ45 intégré empilé 2x4 LPJG47580A35NL



LPJG47580A35NLMagjack RJ45 empilé est fabriqué par LINK-PP, une entreprise fondée en 1997, spécialisée dans la conception et la production de composants magnétiques pour les télécommunications et les réseaux. Le LPJG47580A35NL est un connecteur réseau bien conçu et hautement intégré. Son principal avantage réside dans sa capacité à maximiser la densité des ports et à économiser de l'espace sur le circuit imprimé grâce à sa conception empilée 2x4 et à ses composants magnétiques intégrés, tout en offrant des performances Gigabit Ethernet fiables. Pour les ingénieurs développant des appareils réseau multi-ports, en particulier les systèmes montés en rack ou compacts, ce connecteur est un excellent choix. Sa conception standardisée et ses caractéristiques de réduction des EMI garantissent en outre la fiabilité et la stabilité du produit.



Spécifications et caractéristiques principales

Caractéristique

Description

Modèle

LPJG47580A35NL

Type

Connecteur RJ45 empilé à 2x4 ports avec composants magnétiques intégrés.

Nombre de ports

8 (dans une configuration 2x4).

Vitesse prise en charge

Ethernet 10/100/1000 Base-T.

Composants magnétiques intégrés

Oui, il comprend un transformateur, des résistances d'impédance et des condensateurs haute tension.

Indicateurs LED

Oui, jaune et vert/jaune pour afficher l'état de la liaison et l'activité.

Type de montage

Soudure traversante (THT SOUDURE).

Blindage

Comprend des languettes EMI pour une meilleure mise à la terre et un meilleur blindage.

Température de fonctionnement

0°C à +70°C.

Conformité

Conforme RoHS, conforme aux normes IEEE 802.3 et FCC.

Principaux avantages :

  1. Haute densité et gain de place: Ce connecteur empile 8 ports RJ45 dans une disposition compacte 2x4. En intégrant les composants magnétiques requis pour l'Ethernet, il permet d'économiser considérablement de l'espace précieux sur le circuit imprimé (Printed Circuit Board). Il s'agit d'un avantage important pour les appareils nécessitant un nombre de ports élevé, tels que les commutateurs, les routeurs et les cartes mères de serveur.
  2. Performances fiables: Il prend en charge Gigabit Ethernet 10/100/1000 Base-T, répondant aux exigences de vitesse de la plupart des équipements réseau modernes
  3. Performances EMI améliorées: La conception intégrée et le blindage avec des languettes EMI aident à réduire les interférences électromagnétiques (EMI), ce qui améliore l'intégrité du signal et la compatibilité électromagnétique (CEM) globale de l'appareil.
  4. Indication d'état claire: Les LED bicolores intégrées fournissent une indication visuelle immédiate de l'état de la liaison et de l'activité du port réseau.
  5. Conception standardisée: Le produit est conforme aux normes de l'industrie telles que IEEE et RoHS, garantissant une bonne compatibilité et interopérabilité avec d'autres matériels réseau.

Autres listes croisées (Contactez-nous pour le dessin):



0810-1G1T-03

0812-1X1T-36

0821-1X1T-43-F

0833-2X4R-54

0810-1G1T-03-F

0813-1X11T-23-F

0826-1A1T-23

0833-2X4R-54-F

0810-1G1T-06

0813-1X1T-32

0826-1A1T-23-F

0833-2X4R-55

0810-1X1T-01

0813-1X1T-43

0826-1A4T-23

0833-2X4R-55-F

0810-1X1T-02

0813-1X1T-57

0826-1AX1-47-F

0833-2X4R-59

0810-1X1T-03

0813-1X1T-57-F

0826-1AX-47

0833-2X4R-59-F

0810-1X1T-06

0813-1X4T-23

0826-1B1T-23

0833-2X4R-BU-F

0810-1X1T-12

0813-1X4T-23-F

0826-1B1T-23-F

0833-2X6R-28

0810-1X1T-16

0813-1X4T-43

0826-1B4T-23

0833-2X6R-33

0810-1X1T-22

0813-1X4T-43-F

0826-1B4T-23-F

0833-2X6R-54

0810-1X1T-27

0813-1X4T-57

0826-1C1T-23

0833-2X6R-54-F

0810-1X1T-36

0813-1X4T-57-F

0826-1C1T-23-F

0833-2X6R-55

0810-1X4T-03

0813-X11T-23

0826-1C4T-23-F

0833-2X6R-55-F

0810-1X4T-04

0816-1X1T-23

0826-1D2A-G3-F

0833-2X6R-59

0810-1X4T-06

0816-1X1T-23-F

0826-1D4A-G3-F

0833-2X6R-59-F

0810-1X4T-06-F

0816-1X1T-32

0826-1D4T-23

0833-2X6R-BU-F
