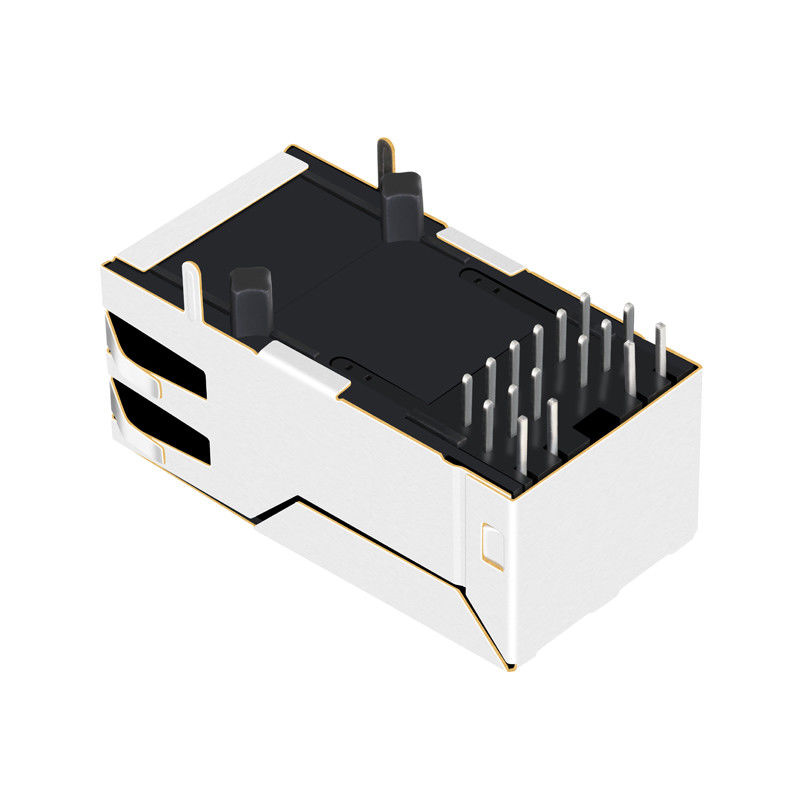

JT7-1119NL est un connecteur 1x1 10GBASE-T RJ45 avec magnétique intégré, 90W 4-pair PoE support, 2250V isolation, vert/jaune & vert LEDs et IEEE 802.3 conformité.Ethernet industriel, et équipement de réseau PoE.
Le JT7-1119NL de Pulse Electronics est un connecteur 10GBASE-T RJ45 haut de gamme et performant conçu pour les équipements de réseau de nouvelle génération.magnétiques intégrés, et des capacités PoE robustes de 4 paires de 90 W, ce connecteur à entrée latérale par la technologie Through-Hole (THT) est conçu pour répondre aux exigences strictes des spécifications IEEE 802.3.50 μ" en or pour une durabilité maximale, et une empreinte rectangulaire compacte, le JT7-1119NL est la solution idéale pour les serveurs, les commutateurs, les routeurs et les stations de base à grande vitesse.
Le JT7-1119NL prend en charge les déploiements modernes Power over Ethernet nécessitant une alimentation nettement plus élevée que les solutions PoE traditionnelles.
| Paramètre | Valeur |
| Type de PoE | PoE à 4 paires |
| Puissance maximale | 90 W |
| Courant continu | 900 mA par paire |
| Courant de surtension | 1A par paire pendant 75 ms |
| Catégorie | Spécification | Détails |
|---|---|---|
| Généraux et mécaniques | Numéro de la partie | JT7-1119NL |
| Nombre de ports | 1x1 (port unique) | |
| Vitesse | 10GBASE-T | |
| Type de colis | THT (technologie à travers trou) | |
| Angle de montage du PCB | Entrée latérale (angle droit) | |
| Orientation du verrou | Restez fermé. | |
| Les dimensions (L × P × H) | 34.29 mm × 16,51 mm × 13,33 mm (1,350" × 650" × 525") | |
| Longueur de broche | 3.43 mm (.135") | |
| Coupe de panneau | 17.27 mm × 13.72 mm (.680" ×.540") | |
| Caractéristiques électriques | Ratio des tours | 1Pour les appareils de surveillance de l'environnement |
| Inductivité (OCL) | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. | |
| Rating PoE | PoE à 4 paires, 90 W (900 mA MAX courant continu par paire tordue) | |
| Isolement entrée-sortie | 2250 VDC MIN @ 60 secondes | |
| Perte d'insertion | -3,0 dB MAX @ 100 KHz; -2,0 dB MAX (-1,4 dB TYP) @ 1 à 400 MHz |
|
| Perte de retour (Z OUT = 100 OHM ± 1%) | - 22 dB MIN @ 1 à 100 MHz; -22 + 20,75×LOG ((f/100) dB MIN @ 100 à 500 MHz |
|
| Écoute transversale (canaux adjacents) | -28 dB MIN (1 à 100 MHz) - 19 dB MIN (100 à 500 MHz) |
|
| Ratio de rejet du mode commun (CMRR) | -26 dB MIN @ 100 à 500 MHz | |
| Matériaux et revêtement | Plaquage de la zone d'accouplement par contact | 50 μ' d'or (Au) sur 50 μ' MIN de base de nickel (Ni) |
| Plaquage de la queue de soudure | 200 ‰ 500 μ' 100% étain mat | |
| Matériau de base des contacts | Phosphore Bronze | |
| Chambres en plastique | Matériau thermoplastique, indice de flammabilité UL 94V-0 | |
| Bouclier métallique | Alliage de cuivre avec plaquage au nickel | |
| Configuration de la LED | LED de gauche | Bicolore vert/jaune (565 à 575 nm / 585 à 595 nm) |
| LED à droite | Verte monocouleur (568 nm) | |
| Voltage avant (VF) | 2Pour les appareils à commande numérique | |
| Dissipation de puissance (Pd) | Le système de freinage doit être équipé d'un dispositif de freinage à haute fréquence. | |
| Environnement et soudure | Température de fonctionnement | 0°C à +70°C |
| Température de stockage | -20°C à +125°C | |
| Statut de la réglementation RoHS | Oui, conforme à la directive RoHS-6 | |
| La capacité de soudage (J-STD-002) | 245°C Conformité au test de plongée et d'apparence | |
| Le soldeur à ondes (J-STD-075) | W2, 270°C Maximum à travers la soudure par ondes | |
| Sensitivité à l'humidité (J-STD-020) |
Niveau 1 (MSL 1 - pas sensible à l'humidité) |
Le connecteur JT7-1119NL 90W PoE RJ45 comprend des LED d'état intégrées pour un diagnostic simplifié du réseau.
| Position de la LED | Couleur | Fonction typique |
| LED de gauche | Verte | Activité de liaison |
| LED de gauche | Jaune | Vitesse/état |
| LED à droite | Verte | État de l'alimentation/de la liaison |
| Paramètre | Vert (à gauche) | Jaune (à gauche) | Vert (à droite) |
| Longueur d'onde | 565 à 575 nm | 585 à 595 nm | 568 nm |
| Dissipation de puissance maximale | 105 mW | 105 mW | 68 mW |
| Courant de pointe vers l'avant | Pour les appareils électroniques | Pour les appareils électroniques | 150 mA |
| Voltage vers l'avant @20mA | 2.2-2,5 V | 2.1-2,5 V |
2.2-2.7V |
Le JT7-1119NL est conforme à:
| Paramètre | Valeur |
| Température de fonctionnement | 0°C à +70°C |
| Température de stockage | -20°C à +125°C |
| Sensibilité à l'humidité | Niveau 1 |
| Température de soudure par ondes | Jusqu'à 270 °C |
Je cherche une source fiable.Connecteur 10GBASE-T RJ45 avec magnétisme intégré et support PoE de 90 W?
Le JT7-1119NL offre une excellente intégrité du signal, une protection d'isolement robuste et des performances Ethernet éprouvées pour les applications réseau exigeantes.Contactez notre équipe d'ingénierie et de vente aujourd'hui pour les prix, échantillons, fiches de données, recommandations de PCB et soutien à la production en série.
Le JT7-1119NL est un connecteur RJ45 10GBASE-T à port unique avec magnétique intégré conçu pour les équipements de réseau Ethernet haute vitesse nécessitant des performances de 10 Gigabit et un support PoE.
Le connecteur prend en charge le PoE à 4 paires avec une puissance allant jusqu'à 90W, ce qui le rend adapté aux applications PoE++.
Le module magnétique intégré fournit une tension d'isolement minimale de 2250VDC pendant 60 secondes.
Le produit est entièrement conforme aux exigences environnementales RoHS-6.
Il est couramment déployé dans les commutateurs, les routeurs, les points d'accès, les appareils Ethernet industriels, les systèmes de surveillance et d'autres équipements de réseau 10 Gigabit.
