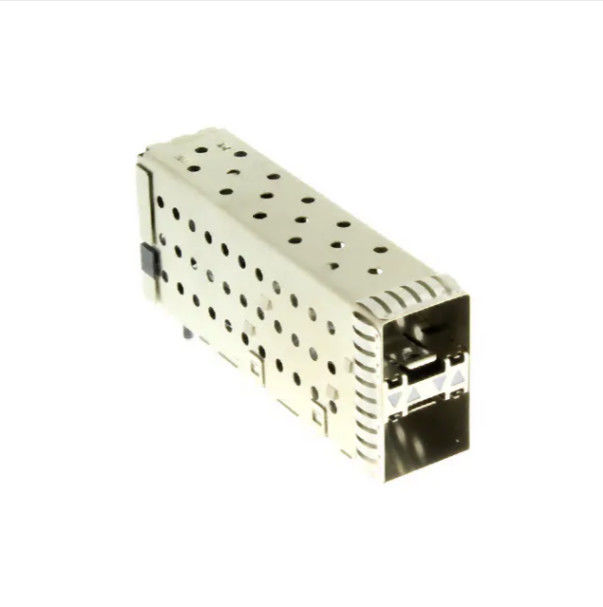

1-2007492-5 2x1 assemblage de cage SFP+ empilé à travers le trou

Le1-2007492-5est unassemblage de cage SFP+ empilé avec connecteur intégréConçus pour des applications d'E/S branchables à haute densité nécessitant des performances de signal fiables, une forte contention EMI et un montage PCB durable.Matrice de port 2 x 1,une résolution de coupe à travers-trous, etImprovisation de l'IMECette cage est conçue pour des équipements de communication et de réseautage compacts où la stabilité mécanique et l'intégrité du signal sont importantes.

Ce modèle est doté d'uncage en argent nickel,ressorts EMI internes/externes, et uncomprenant une lampe, ce qui en fait un choix pratique pour les ingénieurs qui conçoivent des systèmes d'interconnexion avancés au niveau des cartes.une large plage de température de fonctionnement de -55 à 105 °CIl soutient également des environnements industriels et de réseautage exigeants.

1-2007492-5 Caractéristiques clés de la cage SFP+

• Densité élevée des ports:La configuration de matrice empilée 2x1 fournit deux ports dans une empreinte compacte.
• Performance à grande vitesse:Optimisé pour des débits de données jusqu'à16 Gb/s.
• Conception intégréeIl est livré avec un connecteur intégré de 40 positions et inclustuyaux lumineuxpour une indication claire de l'état.
• Équipement de protection contre les courants électromagnétiques:Il est équipé de ressorts EMI internes et externes pour assurer la pureté du signal et répondre aux normes strictes d'interférence électromagnétique.
• Construction résistante:Fabriqué à partir de nickel argenté avec un flash d'or ou d'or sur un placage palladium-nickel pour une conductivité maximale et une résistance à la corrosion.

Je suis désolée.

Spécifications techniques de 1-2007492-5 Assemblage de cage SFP+

1-2007492-5 SFP+ dessin de cage

1-2007492-5 Détails mécaniques et matériels

• Matériau de la cage:Nickel argent (excellentes propriétés thermiques et EMI).
• Zone d'accouplement par contact:L'or ou le flash d'or sur le nickel de palladium (épaisseur 0,76 μm).
• Plaquage de la queue:L'étain sur le nickel.
• Durée du poste de résiliation:3 mm [0,118 pouces].
• Pipe lumineuse comprise:- Je suis désolé.

Applications typiques des cages SFP+ empilées

Le 1-2007492-5 est idéal pour les applications "EMI Enhanced" nécessitant une transmission de signal à grande vitesse, notamment:

• Commutateurs et routeurs
• Réseaux de zones de stockage (SAN)
• Les cartes d'interface réseau (NIC)
• L'informatique haute performance (HPC)
• Stations de base de télécommunications

Note de conception et de performances pour la cage SFP+ 1-2007492-5 avec Pipe de lumière

LeTaux de transmission de données maximal de 16 Gb/sLe système de cage est adapté aux implémentations SFP+ qui nécessitent des performances fiables à grande vitesse.Plage de fonctionnement de -55 à 105 °CIl permet d'utiliser le produit dans des environnements plus difficiles, tandis que lematériau de cage en nickel-argentcontribue à une structure mécanique durable.

Le0.8 mm de ligne de centreetMise en page de 40 positionsPour les équipes travaillant sur l'ajustement de l'enceinte, le routage du signal et le contrôle EMI, les circuits imprimés sont des détails importants pour les PCB et l'intégration mécanique, en particulier lors de l'alignement de l'espacement du panneau avant et des contraintes au niveau de la carte.,Ces détails comptent autant que les spécifications électriques.

Questions fréquemment posées au sujet de 1-2007492-5 Press-fit Cage SFP+

Le1-2007492-5 2x1 cage SFP+ empiléeest un ensemble de cages compactes, sensibles aux EMI, conçu pour des applications d'interconnexion fiables à grande vitesse.et une large plage de température de fonctionnement, c'est un choix pratique pour les ingénieurs qui construisent des équipements de réseautage et de communication denses.

1Quel est le 1-2007492-5?

Le1-2007492-5est unEnsemble de cages SFP+ empilées 2x1 avec connecteur intégréconçus pour des applications d'E/S branchées à grande vitesse.

2Quel débit de données supporte cette cage SFP+?

Le débit de données maximal indiqué est16 Gb/s.

3Comment la cage est-elle montée sur le PCB?

Il utiliseune résolution de coupe à travers-trous.

4Cette cage est-elle adaptée à des conceptions sensibles à l'EMI?

Oui, il est spécifié commeImprovisation de l'IMEet inclutressorts EMI internes/externes.

5Cette pièce comprend-elle une lampe?

Oui, les listes de spécificationsInclure Lightpipe: Oui.
