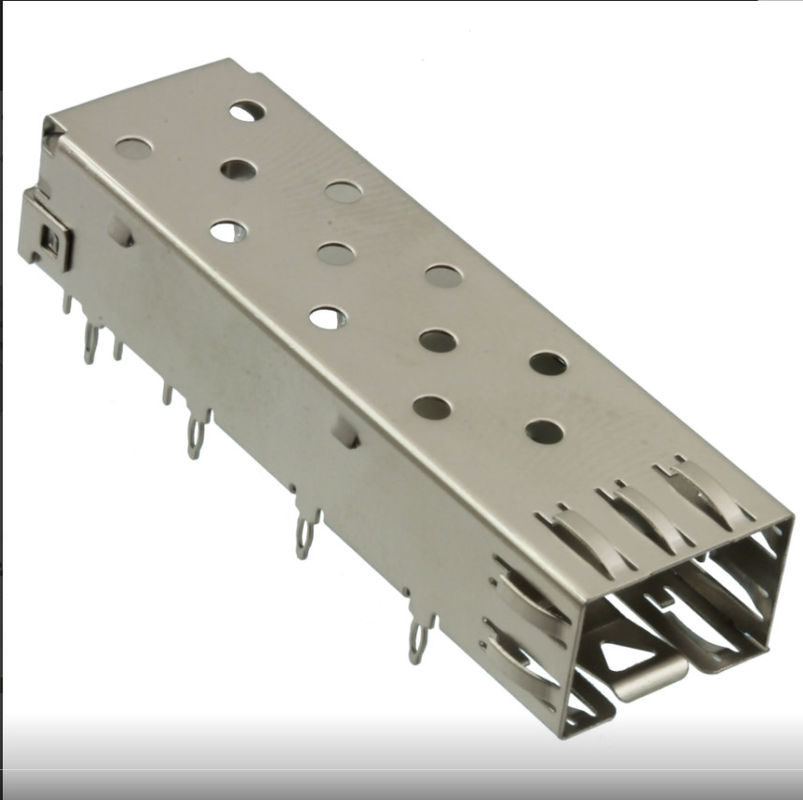

2227302-1 Connecteur à connexion à pression à pièce unique de la cage SFP 4Gb/S

Le2227302-1 Cage SFPest unconnecteur de cage SFP 1x1 à port uniqueconçu pour le matériel réseau compact et de haute fiabilité. Construit avec unstyle de montage traversant à ajustement serréetmatériau de la cage en acier inoxydable, cette cage SFP prend en charge une intégration sécurisée des PCB, une forte protection EMI et des performances mécaniques stables dans les environnements système exigeants.

Avec undébit de données maximum de 4 Go/s, la cage 2227302-1 convient aux applications qui nécessitent une rétention fiable des modules optiques, un blindage efficace et une compatibilité avecÉmetteurs-récepteurs compatibles SFP MSA. C'estpas de conduit de lumièreSa configuration en fait un choix simple pour les conceptions qui ne nécessitent pas de canaux d'indication optique intégrés.

Spécifications techniques de la cage SFP 2227302-1

1. Configuration physique

2. Performances et environnement

Caractéristiques de la cage SFP à ajustement serré 2227302-1

1. Configuration compacte du port 1x1 : le 2227302-1 est uncage SFP à port uniqueconçu pour les équipements réseau soucieux de l'espace. Son encombrement compact en fait une excellente option pour les systèmes où l'espace PCB est limité.

2. Montage traversant par pression : cette cage utilise unstyle de montage PCB traversant à ajustement serré, contribuant ainsi à garantir une forte rétention mécanique et des performances d'assemblage constantes. L'installation par pression prend également en charge des flux de fabrication fiables dans les productions à grand volume.

3. Construction en acier inoxydable : la cage est fabriquée à partir deAcier inoxydable de 0,25 mm d'épaisseur, offrant une structure mécanique solide et durable. Le matériau aide à maintenir la stabilité du connecteur tout en prenant en charge les performances de blindage EMI.

4. Structure blindée EMI : la conception comprendressorts EMI internes et externespour aider à réduire les interférences électromagnétiques et à améliorer l’intégrité du signal dans les applications réseau sensibles.

5. Conformité SFP MSA : la cage est conçue pours'accoupler avec des émetteurs-récepteurs SFP compatibles MSA, ce qui le rend adapté aux conceptions de plates-formes standard basées sur SFP.

6. Pas de conduit de lumière : cette version est fourniesans conduit de lumière, ce qui est idéal pour les applications qui utilisent des dispositions de LED alternatives ou qui ne nécessitent pas d'indicateurs optiques intégrés.

2227302-1 Pièce uniqueDessin de cage SFP

Exigences de conception et d'intégration de PCB :

Pour garantir des performances et un ajustement mécanique optimaux, les spécifications de PCB suivantes sont recommandées :

• Épaisseur minimale du PCB (simple face) :1,50 mm [0,059 po]
• Épaisseur minimale du PCB (double face) :3,00 mm
• Mise à la terre :Des plots et des vias intégrés sont nécessaires pour la mise à la terre du châssis afin de maintenir les normes de suppression EMI.
• Protection ESD :Expédié dans un emballage de plateau ESD spécialisé pour éviter d'endommager les composants pendant le transport et la manipulation.

Notes mécaniques et d'assemblage

La cage SFP 2227302-1 est conçue pour un assemblage fiable au niveau de la carte et une utilisation à long terme. Selon les spécifications fournies :

• La cage est faite deAcier inoxydable de 0,25 mm d'épaisseur
• La finition estnickelé dans l'ensemble
• Les bords non plaqués sont autorisés
• Les plots et vias sont destinés àmasse du châssis
• La cage supporteinstallation traversante par pression
• L'épaisseur recommandée du PCB est1,5 mm
• L'épaisseur minimale du panneau est1,50 mm pour les planches simple faceet3,00 mm pour les planches double face

Ces détails rendent la cage bien adaptée aux systèmes où la mise à la terre électrique et la fiabilité mécanique sont importantes.

FAQ sur la cage SFP 2227302-1

Le2227302-1 Cage SFPest un connecteur cage SFP à port unique compact, à ajustement serré, conçu pour les applications réseau hautes performances fiables. Avecconstruction en acier inoxydable,Blindage EMI,montage à pression traversant, etCompatibilité SFP-MSA, il fournit une base mécanique et électrique solide pour l'intégration de modules optiques.

Si votre projet nécessite unConnecteur cage SFP 1x1avec une conception épurée et peu encombrante et des performances fiables au niveau de la carte, le2227302-1 Cage SFPest un choix fort.

1. À quoi sert la cage SFP 2227302-1 ?

La cage SFP 2227302-1 est utilisée comme interface mécanique et de protection EMI pourÉmetteurs-récepteurs SFPdans les équipements de réseaux et de communication.

2. La cage SFP 2227302-1 est-elle compatible avec les modules SFP standard ?

Oui. Il est conçu pours'accoupler avec des émetteurs-récepteurs SFP compatibles MSA.

3. Cette cage SFP comprend-elle un conduit de lumière ?

Non, cette version est spécifiée commesans conduit de lumière.

4. Quel est le débit de données maximum pris en charge ?

La cage supporte undébit de données maximum de 4 Go/s.

5. Quelle est l’épaisseur recommandée du PCB ?

L'épaisseur recommandée du PCB est1,5 mm.
