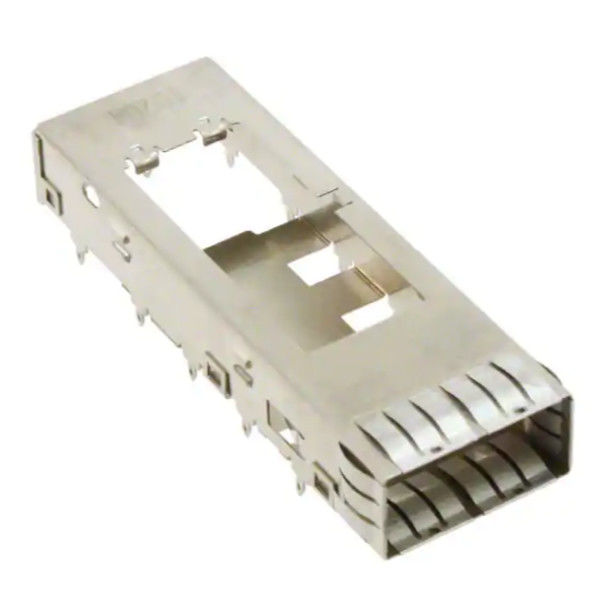

1888617-1 Cage QSFP+ à port unique avec ressorts EMI internes et externes

Le TE 1888617-1 QSFP+ Cage est un ensemble de cages à port unique et à bord conçu pour les applications d'E/S branchables QSFP+.Il est destiné à être utilisé avec des émetteurs-récepteurs compatibles QSFP MSA et utilise une méthode de terminaison press-fit à travers le trou pour la fixation de PCBLa cage est dotée de ressorts EMI internes/externes, d'un corps de cage en argent nickel et de compatibilité avec un dissipateur de chaleur, ce qui la rend adaptée aux conceptions de réseaux à forte densité et axés sur le signal.

Spécifications techniques de la cage 1888617-1 QSFP+

Pourquoi choisir TE 1888617-1 QSFP+ cage assemblage?

Si vous cherchez unune cage QSFP+ fiable pour les cartes d'accueil compactes, cette partie offre un ajustement propre pourMatrice de port 1 x 1mise en œuvre et soutienSFP+ empilé ventre à ventreles applications énumérées dans le dessin/les données de spécifications.Caractéristiques de confinement de l'IMEet unLe produit doit être soumis à un contrôle de qualité.la classification de l'inflammabilité, ce qui l'aide à se conformer aux exigences matérielles exigeantes au niveau du système.

Principales caractéristiques du produit

• Type de produit d'entrée/sortie branchable:La cage
• Facteur de forme:Le QSFP+
• Type de cage:Unique
• Configuration du port:1 port,1 x 1matrice
• Confinement des EMI:Les ressorts EMI internes/externes
• Méthode d'arrêt:À travers le trou - press-fit
• Compatible avec un évier thermique:- Oui, oui.
• Matériau de la cage:L'argent au nickel
• Plaquage de finition de contact des PCB:Étain
• Rating de flammabilité:Le produit doit être soumis à un contrôle de qualité.
• Emballage:Boîte et plateau

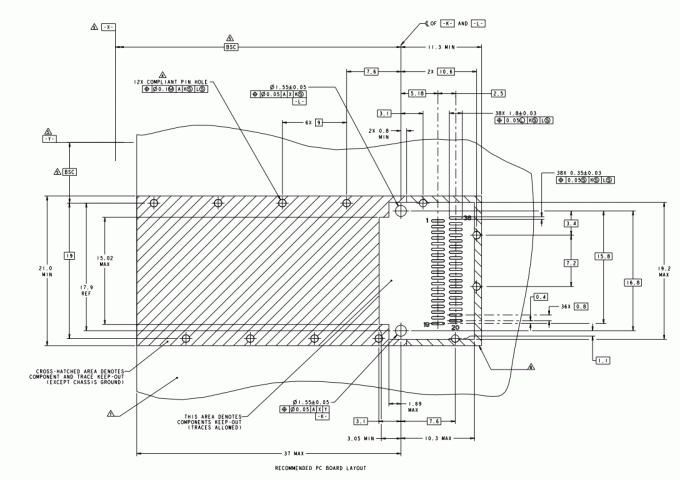

1888617-1 Fiche de données de la cage QSFP+ - Mise en page des PCB recommandée

1888617-1 QSFP+ Notes sur la cage

Pour la planification de l'aménagement, TE spécifie unéquipement de presse à trousLe projet de conception de l'appareil est basé sur une approche de montage et fournit des conseils liés aux PCB dans le dessin du client.un point de référence A comme surface supérieure de la carte hôteet note que le produit est destiné à des contraintes mécaniques spécifiques des cartes d'accueil, y compris les exigences minimales d'épaisseur des cartes mentionnées ci-dessus.

Pour assurer des performances et un montage optimaux, veuillez respecter les lignes directrices techniques suivantes:

1. Exigences relatives aux PCB:L'épaisseur minimale recommandée du panneau est1.45 mmpour les applications unilatérales et2.2 mmpour les applications à double face (ventre-à-ventre).
2. Compatibilité:Cette cage est conçue pour s'accoupler avec tousÉmetteurs-récepteurs compatibles avec la norme QSFP MSA.
3. Finition du printemps:Les ressorts EMI sont dotés d'une finition de00,8 μm minimum ÉtainC' est terminé.00,8 μm minimum de nickel.
4. Dégagement des traces:Les traces de surface sont autorisées dans la zone spécifiée, à condition qu'elles ne touchent pas les emplacements de la cage.
5. Nom de l'agent:Chaque unité comprend uneCode à barres 2D et code de date(YYWWD) pour un suivi rationalisé des stocks et un contrôle de la qualité.

Applications typiques

La cage TE 1888617-1 QSFP+ est parfaitement adaptée pour:

• Équipement de réseau à grande vitesse
• Commutateurs et routeurs
• Conception des ports QSFP+
• Panneaux d'entrée/sortie denses
• Plateformes d'interconnexion de signaux nécessitant un contrôle EMI

Questions fréquemment posées au sujet de la cage 1888617-1 QSFP+

Le TE 1888617-1 est-il conçu pour les modules QSFP+?

Le dessin l'identifie comme unCage d'entrée/sortie rechargeable QSFP+et déclare qu'il s'accouple avecTranscepteurs compatibles avec le QSFP MSA.

Q2. Quelle méthode de montage utilise cette cage?

Il utiliseéquipement de presse à troustermination au PCB.

Q3. La cage comprend-elle une protection contre les courants électroniques?

Le rôle inclutressorts EMI internes/externespour le confinement de l'IME.

Q4. Quelle épaisseur de PCB est recommandée?

TE spécifie1.45 mm minimum pour les panneaux à une faceet2.2 mm pour les panneaux à double face.

Q5. Est-il compatible avec le dissipateur de chaleur?

Oui, le produit est indiqué commecompatibles avec les dissipateurs de chaleur.
