Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: ISO 9001,ISO 14001,UL,SGS,REACH168
Numéro de modèle: 1658391-2
Conditions de paiement et d'expédition
Quantité de commande min: 10/100/25K
Prix: $7.5-$11.5
Détails d'emballage: Plateau
Délai de livraison: 5-7 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 350K/Month
Numéro de pièce: |
1658391-2 |
Type de produit: |
Ensemble cage avec connecteur PT |
Facteur de forme enfichable: |
SFP (pluggable à petit facteur de forme) |
Configuration du port: |
2 x 1 (groupés/empilés) |
Nombre de positions: |
40 (20 par port) |
Taux de données (max): |
4 Gb/s |
Méthode de terminaison: |
À travers le trou - press-fit |
Orientation de montage: |
Angle droit |
Température de fonctionnement: |
-55°C à 105°C [-67°F à 221°F] |
Résistance à l'IME: |
Ressorts EMI internes et externes |
Numéro de pièce: |
1658391-2 |
Type de produit: |
Ensemble cage avec connecteur PT |
Facteur de forme enfichable: |
SFP (pluggable à petit facteur de forme) |
Configuration du port: |
2 x 1 (groupés/empilés) |
Nombre de positions: |
40 (20 par port) |
Taux de données (max): |
4 Gb/s |
Méthode de terminaison: |
À travers le trou - press-fit |
Orientation de montage: |
Angle droit |
Température de fonctionnement: |
-55°C à 105°C [-67°F à 221°F] |
Résistance à l'IME: |
Ressorts EMI internes et externes |

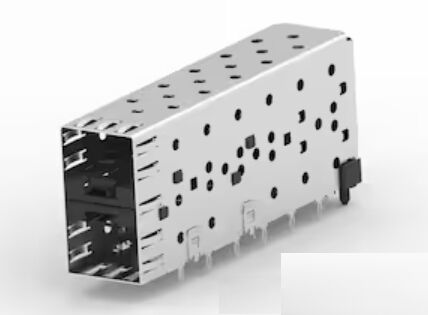

Le 1658391-2 est un ensemble cage SFP groupé 2x1 hautes performances conçu pour une intégration transparente dans les environnements réseau à haut débit. Doté d'un connecteur intégré et d'une méthode de terminaison Press-Fit robuste, cet ensemble à cage empilée garantit une intégrité fiable du signal et une stabilité mécanique pour les applications d'E/S exigeantes.
Le1658391-2 Ensemble cage SFP 2x1est un appareil performantEnsemble cage SFP et connecteur PTconçu pourapplications d'E/S enfichablesqui nécessitent une intégrité fiable du signal, une intégration compacte et un assemblage de PCB efficace. Doté d'unConfiguration de ports empilés 2x1,terminaison à emmanchement traversant, et unconception de profil standard, cet ensemble de connecteurs est bien adapté aux équipements de réseau et de communication exigeants.
Construit pourFacteur de forme enfichable SFPapplications, cet assemblage de cage prend en charge un débit de données maximum de4 Go/set comprendCaractéristiques du ressort EMI interne/externepour aider à améliorer les performances du blindage électromagnétique. C'estmontage traversant à angle droitetPas de ligne centrale de 0,8 mmen font un choix pratique pour les configurations de cartes haute densité soucieuses de l'espace.
| Paramètre | Valeur |
|---|---|
| Numéro de pièce | 1658391-2 |
| Type de produit | Ensemble cage SFP et connecteur PT |
| Type de connecteur | SFP |
| Style de connecteur | Réceptacle avec cage, groupé (2x1) |
| Facteur de forme enfichable | SFP |
| Type de cage | Empilé |
| Nombre de ports | 2 |
| Configuration de la matrice de ports | 2x1 |
| Nombre de postes | 40 (20 x 2) |
| Type de montage | Trou traversant, angle droit |
| Méthode de terminaison vers PCB | Trou traversant - Ajustement par pression |
| Conditionnement | Plateau |
| Débit de données (maximum) | 4 Go/s |
| Courant nominal de contact (Max) | 0,5 A |
| Ligne médiane (pas) | 0,8 mm |
| Plage de température de fonctionnement | -55°C à 105°C |
| Conduit de lumière inclus | Non |
| Scellable | Non |
| Fonctionnalité EMI | Ressorts EMI internes/externes |
| Application de circuits | Signal |
| Applications d'E/S enfichables | SFP |
Equipé des deuxressorts EMI internes et externes, le 1658391-2 est conçu pour supprimer efficacement les interférences électromagnétiques, garantissant que votre système conserve la clarté du signal et répond aux normes réglementaires strictes.
LeAjustement par pression (sans soudure)La technologie permet une connexion mécanique et électrique sécurisée au PCB sans le stress thermique de la soudure. Cela simplifie le processus d'assemblage et améliore la durabilité à long terme dans les environnements à fortes vibrations.
Avec une large plage de températures de fonctionnement allant de-55°C à 105°C, cet assemblage est conçu pour fonctionner dans des environnements extrêmes, des centres de données réfrigérés aux tours de communication industrielles.
Leréceptacle-avec-cagela conception réduit le nombre de pièces et le temps d'assemblage, offrant une solution « immédiate » pour les ingénieurs à la recherche d'une configuration matricielle SFP à 2 ports.
Le1658391-2 Ensemble cage SFP 2x1est une solution compacte, robuste et efficace pour les concepteurs à la recherche d'unassemblage de cage SFP à ajustement serré avec connecteur intégré. Avec sonconfiguration empilée 2x1, montage traversant à angle droit, support à ressort EMI et profil standard, il constitue un choix fiable pour les systèmes de réseau haute densité.
Il est utilisé dansApplications d'E/S enfichables SFPoù une solution de cage et de connecteur compacte et fiable est nécessaire pour les équipements de réseau et de communication.
Oui. Cette partie utiliseterminaison à emmanchement traversantpour un montage sécurisé sur PCB.
Le débit de données maximum pris en charge est4 Go/s.
Oui. Il comporteressorts EMI internes/externespour prendre en charge le confinement des interférences électromagnétiques.
La plage de température de fonctionnement est-55°C à 105°C, ce qui le rend adapté aux environnements exigeants.
L'ensemble cage SFP 1658391-2 2x1 est une solution compacte, robuste et efficace pour les concepteurs recherchant un ensemble cage SFP à ajustement serré avec connecteur intégré. Avec sa configuration empilée 2x1, son montage traversant à angle droit, son support à ressort EMI et son profil standard, il constitue un choix fiable pour les systèmes de réseau haute densité.
