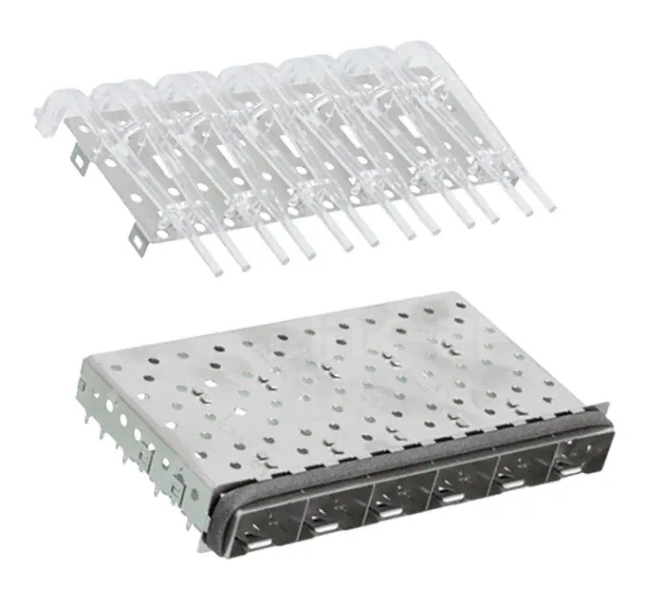

2007169-1 1x6 assemblage de cage SFP+ avec tuyau lumineux et joints EMI

2007169-1 1x6 SFP+ Assemblage de cage

Le 2007169-1 est un assemblage de cage gangueuse haute performance 1x6 SFP + conçu pour les applications de réseautage, de télécommunications et de centres de données exigeantes.Cette cage d'E/S à 6 ports offre des débits de données maximaux allant jusqu'à 16 Gb/s par port.

Ce modèle est entièrement équipé d'un tuyau lumineux intégré standard pour une indication claire visuelle de l'état du port et d'un joint EMI élastomérique pour assurer un confinement supérieur des interférences électromagnétiques.Construit à partir de nickel argent durable et conçu pour des températures de fonctionnement extrêmes (-55°C à 105°C), le 2007169-1 offre une fiabilité sans compromis pour vos conceptions de circuits imprimés critiques.

Pourquoi choisir l'entrée/sortie SFP+ branchable 2007169-1 16 Gb/s?

• Un assemblage de cage SFP+ à 6 ports dans une configuration en bande
• Construction étanche pour des installations plus protégées
• Contention des joints EMI pour un meilleur blindage du signal
• Termination à travers-trous par press-fit pour un montage sécurisé des PCB
• Une solution destinée à fonctionner à température industrielle

Spécifications de la cage 2007169-1SFP+ avec tuyau lumineux

2007169-1 Dessin - Mise en page recommandée des PCB

Notes de conception et d'intégration

Cet ensemble de cage est destiné aux applications d'E/S SFP+ où l'alignement mécanique, le contrôle EMI et la densité des ports sont importants.Le montage à travers-trous press-fit prend en charge la fixation fiable des PCB, tandis que le matériau de la cage en nickel argent contribue à fournir une base structurelle solide.

Pour la planification de la mise en page, l'épaisseur recommandée des PCB de 1,5 mm doit être prise en considération lors de la conception des cartes et de la validation mécanique.L'architecture thermique doit être évaluée au niveau du système en fonction du module final et de l'environnement du châssis..

Applications ciblées

L'assemblage de cage 2007169-1 SFP+ 1x6 est idéal pour le routage à haute densité dans les applications suivantes:

★ Commutateurs et routeurs d'entreprise
★ Serveurs de centres de données et ensembles de stockage
★ Stations de base de télécommunications
★ Cartes d'interface réseau (NIC)
★ Équipement de réseautage industriel

Questions fréquemment posées au sujet de 2007169-1En groupeCage SFP+

L'assemblage de cage SFP+ 2007169-1 1 x 6 est une cage SFP+ scellée à six ports, avec un support de tuyau léger et un support de jointure EMI.et performances à température industrielle, il est parfaitement adapté aux réseaux à haute densité et aux conceptions de signaux.

1. À quoi sert le 2007169-1?

Il est utilisé comme assemblage de cage 1 x 6 SFP + pour des applications d'E/S branchables à haute densité, en particulier lorsque le contrôle EMI et le montage sécurisé de la carte sont nécessaires.

2Le 2007169-1 inclut-il un tuyau lumineux?

Cet ensemble de cage comprend un tuyau standard.

3Le 2007169-1 est scellable?

Le produit est spécifié comme scellant.

4Quelle est la vitesse de transmission maximale?

Le débit de données maximal est de 16 Gb/s.

5Comment la cage est-elle attachée au PCB?

Il utilise une finition à travers-trous.

6Quelle plage de température supporte-t-il?

La plage de température de fonctionnement est comprise entre -55°C et 105°C.
