Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: H1260NL H1260NLT
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
PN: |
H1260NL/H1260NLT |
Débit de données: |
100BASE-TX |
Échantillons gratuits: |
Disponible |
Emballer: |
CMS 16 broches |
Température: |
0 ℃ à + 70 ℃ |
Conforme RoHS: |
Oui |
Tension d'isolement: |
1500 VAC |
Ratio de virages: |
1CT: 1CT |
PN: |
H1260NL/H1260NLT |
Débit de données: |
100BASE-TX |
Échantillons gratuits: |
Disponible |
Emballer: |
CMS 16 broches |
Température: |
0 ℃ à + 70 ℃ |
Conforme RoHS: |
Oui |
Tension d'isolement: |
1500 VAC |
Ratio de virages: |
1CT: 1CT |
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | H1260NL ou H1260NLT |

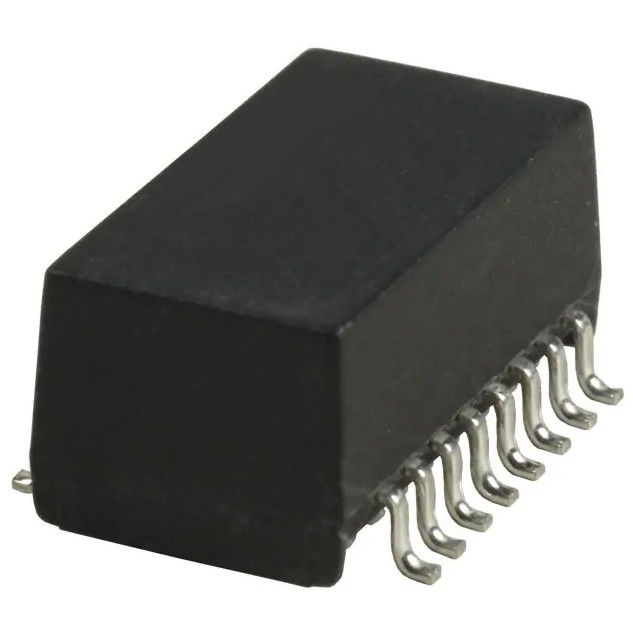

| Type de dispositif | Transformateur LAN SMT |
| Norme Ethernet | 100BASE-TX |
| Ratio des tours | 1CT:1CT / 1:1 |
| Nombre de chaînes | Unique |
| Mode de montage | Le SMD |
| Température de fonctionnement | 0°C à 70°C |
| Température de stockage | -20°C à +125°C |
| Voltage d'isolation | Le système d'alimentation doit être équipé d'un système d'alimentation électrique. |
| RoHS | - Oui, oui. |
| Paramètre | Spécification |
|---|---|
| Ratio des tours | 11 à ± 2% |
| Perte d'insertion | 100 kHz: -1,2 dB max1 ̇125 MHz: -0,2 − 0,002·f^1,4 dB max |
| Perte de retour, 100BT (Zout = 100 Ω ± 15%) | 0.1·30 MHz: -16 dB min30·60 MHz: -10 + 20·log10 ((f/60 MHz) dB min60·80 MHz: -10 dB min |
| Inductivité (OCL) | 350 μH par minute |
| Écoute transversale, canaux adjacents | 1 MHz: -50 dB min10·100 MHz: -55 + 22·log10 (f/10) dB min |
| Ratio de rejet du mode commun | 2 MHz: -50 dB min30~200 MHz: -15 + 20·log10 ((f/200) dB min |
| Résistance en courant continu, 1/2 Enroulement | 0.65 Ω maximum |
| Déséquilibre de la résistance CC | ±0,065 Ω max |
| Isolement entrée-sortie | 1500 VRMS min @ 60 secondes |
Si vous avez besoin d'un transformateur LAN SMT compact pour 100BASE-TX Ethernet, le H1260NL / H1260NLT offre une combinaison pratique de couplage 1: 1, 1500 VRMS isolation, conformité RoHS,et la disponibilité du ruban adhésifIl est parfaitement adapté au matériel Ethernet qui nécessite une intégrité du signal fiable et une production de surface de montage simplifiée.
- Je suis désolé.H1260NLTest la version de l'emballage en ruban adhésifH1260NL; la fiche de données indique que l'ajout desLe suffixe "T"indique l'emballage en ruban adhésif et en bobine.
La fiche de données spécifie100BASE-TXle soutien.
Liste des fiches de données1500 VRMS au minimum pendant 60 secondeset identifie également la tension d'isolation comme1500 VAC.
Oui, la pièce est spécifiée comme unSMD / SMTle dispositif.
