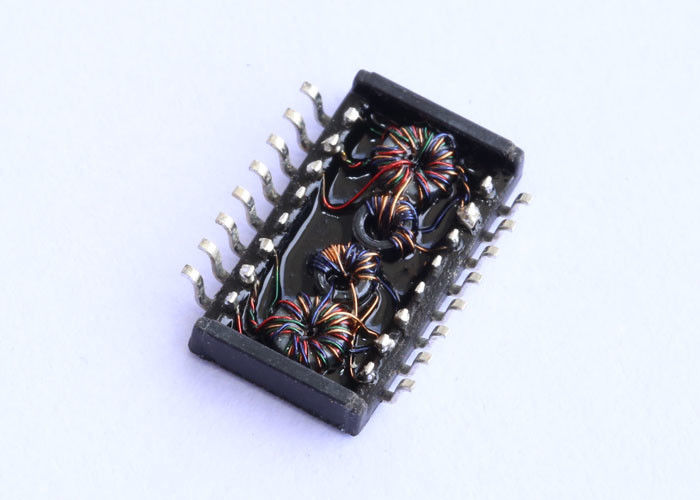

BT16B03 Module de transformateur d'isolement Ethernet de base-T de 1500 Vrms

BT16B03 0,5µH 1:1 Transformateur d'impulsion CMS pour LAN 100Base-T, isolation 1,5 kV, 0–70℃, conforme RoHS. Idéal pour les commutateurs, les routeurs, le PoE, l'Ethernet industriel.

Description du module transformateur BT16B03 100Base-T :

Le BT16B03 est un transformateur d'impulsion CMS à port unique 0,5µH, 1:1 haute performance, conçu pour les applications LAN 100Base-T. Il assure une intégrité de signal fiable, répond aux normes IEEE802.3u et offre une isolation robuste avec une tension nominale de 1,5 kV. Conforme RoHS et conçu pour les appareils réseau commerciaux et industriels, le BT16B03 est idéal pour les commutateurs, les routeurs, les appareils PoE et autres modules d'interface Ethernet.

Principales caractéristiques et avantages du transformateur d'isolation Ethernet BT16B03 :

1. Haute tension d'isolement : L'isolation de 1,5 kV Vrms assure un fonctionnement sûr dans les applications PoE et Ethernet industriel.

2. Boîtier CMS compact : La conception peu encombrante prend en charge les configurations de circuits imprimés haute densité et l'assemblage CMS.

3. Performances électriques optimisées :

• Inductance primaire de 0,5µH
• Faible perte d'insertion (-1,15 dB max)
• Excellente perte de retour (-18 dB min à 30 MHz)
• DMRR supérieur (-30 dB min @ 0,5–100 MHz)

4. Conformité aux normes industrielles : Répond aux exigences IEEE802.3u et à la tolérance de refusion IR 255℃.

5. Large plage de températures de fonctionnement : 0℃ à +70℃, avec une plage de stockage de -25℃ à +125℃.

6. Conforme RoHS : Conception respectueuse de l'environnement, sans plomb.

Spécifications électriques (@25℃) :

Fiche technique BT16B03 :

Dimensions mécaniques

• Type de boîtier : CMS
• Taille globale : 12,7 × 9,4 × 5,68 mm
• Pas des broches : 1,27 mm
• Conseils de disposition des circuits imprimés : Voir le schéma et le diagramme d'empreinte ci-dessous pour la disposition et le routage recommandés des pastilles.

Fiche technique BT16B03 - Mécanique

Fiche technique BT16B03 - Schémas

Empreinte PCB BT16B03

Conformité et fiabilité du BT16B03 :

• Certifié RoHS
• Conforme à la refusion IR jusqu'à 255℃ en pointe
• Haute isolation et DMRR pour l'atténuation des EMI et l'intégrité du signal
• Testé pour une fiabilité à long terme dans des conditions de fonctionnement standard

Pourquoi choisir le transformateur Ethernet BT16B03 ? :

Le BT16B03 équilibre la conception CMS compacte, la haute isolation et d'excellentes performances de signal pour les réseaux Ethernet modernes. Avec des spécifications électriques robustes et une conformité vérifiée, il réduit les risques de conception de circuits imprimés et accélère les cycles de développement de produits.

Demandes d'échantillons et support technique Disponible.

FAQ :

Q1 : Quelles vitesses Ethernet le BT16B03 prend-il en charge ?

A1 : Le BT16B03 prend en charge les applications 100Base-T, idéal pour les connexions LAN 100 Mbps.

Q2 : Le BT16B03 est-il compatible avec les appareils PoE ?

A2 : Oui, avec une isolation de 1,5 kV, il peut gérer la tension PoE standard et assurer la sécurité des appareils.

Q3 : Ce transformateur peut-il résister aux processus de refusion CMS standard ?

A3 : Oui, il répond aux exigences de pointe IR 255℃ pour l'assemblage en surface typique.

Q4 : Des échantillons et des directives de disposition des circuits imprimés sont-ils disponibles ?

A4 : Oui, des demandes d'échantillons et des diagrammes d'empreinte/disposition de circuits imprimés recommandés sont disponibles pour rationaliser la vérification de la conception.
