Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: QT48A03
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$0.5
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Réf.: |
QT48A03 |
Type de produit: |
Transformateur LAN / Magnétique Ethernet |
Vitesse prise en charge: |
10/100/1000Base-T (Gigabit Ethernet) |
Configuration du port: |
Double port |
Type de montage: |
SMT (technologie de montage en surface) |
Nombre de broches: |
48 épingles |
Inductance primaire (OCL): |
350 µH min (avec polarisation CC 8 mA) |
Tension d'isolement (Hi-Pot): |
1500 VRM |
Norme de l'industrie: |
Pour les appareils électroniques |
Température de fonctionnement: |
0 ℃ à + 70 ℃ |
Dimensions (L x l x H): |
27,70 x 15,36 x 7,30 mm |
Pas de broche :: |
1,02 mm |
Réf.: |
QT48A03 |
Type de produit: |
Transformateur LAN / Magnétique Ethernet |
Vitesse prise en charge: |
10/100/1000Base-T (Gigabit Ethernet) |
Configuration du port: |
Double port |
Type de montage: |
SMT (technologie de montage en surface) |
Nombre de broches: |
48 épingles |
Inductance primaire (OCL): |
350 µH min (avec polarisation CC 8 mA) |
Tension d'isolement (Hi-Pot): |
1500 VRM |
Norme de l'industrie: |
Pour les appareils électroniques |
Température de fonctionnement: |
0 ℃ à + 70 ℃ |
Dimensions (L x l x H): |
27,70 x 15,36 x 7,30 mm |
Pas de broche :: |
1,02 mm |

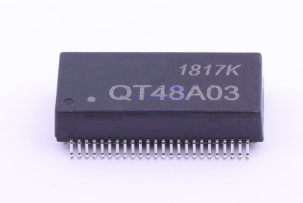

LeModule de transformateur à double port QT48A03 1000est un dispositif de haute performanceModule de transformateur Gigabit EthernetConçu pour les applications de réseau 10/100/1000Base-T à double port.Pour les appareils électroniquesStandard, ce transformateur LAN SMT compact fournit une excellente intégrité du signal, une isolation électrique et une suppression EMI pour les interfaces Ethernet modernes.
Conçus avec48 broches SMTet une empreinte compacte, le QT48A03 intègre deux canaux de transformateurs Gigabit Ethernet complets dans un seul module, aidant à réduire l'espace de PCB, simplifier la disposition,et améliorer l'efficacité de la fabrication.
Avec unune inductance primaire minimale de 350 μH sous une distorsion de 8 mA en courant continu,Voltage d'isolation de 1500 Vrms, et le respect desRoHSetExigences en matière de soudage par reflux IR 255°C, le QT48A03 est une solution idéale pour les équipements de réseau à haute densité, y compris les commutateurs d'entreprise, les appareils Ethernet industriels, les passerelles à large bande et les systèmes de communication.
| Paramètre | Résultats |
| Ratio de rotation | Le taux de décharge doit être supérieur ou égal à: |
| Perte d'insertion | -1,0 dB Max (0,5 ‰ 100 MHz) |
| Perte de rendement | -16 dB Min (0,5 à 30 MHz) -14 dB Min (30,160 MHz) -12 dB Min (60,1 ¢ 80 MHz) |
| Écoute transversale | -35 dB Min (0,5 à 40 MHz) -30 dB Min (40,1 ‰ 100 MHz) |
| CMRR | -30 dB Min (0,5 à 100 MHz) |
| Inductivité de fuite | 0.5 μH au maximum |
| DCR | 1.4Ω Max |
| Capacité d'enroulement | 40 pF au maximum |
| Voltage d'isolation | 1500 Vrms |
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | Le numéro de référence est le QT48A03 |
| Type de produit | Module de transformateur à double port 1000Base-T |
| Type de transformateur | Transformateur LAN Gigabit |
| Norme Ethernet | Pour les appareils électroniques |
| Vitesse du réseau | 10/100/1000Base-T |
| Configuration du port | Port double |
| Type de montage | Monture de surface (SMT) |
| Le paquet | 48 broches |
| Inductance primaire | Le débit d'air doit être supérieur ou égal à: |
| Ratio de rotation | Tx 1:1 / Rx 1:1 |
| Isolement haute résistance | 1500 Vrms |
| Température de fonctionnement | 0°C à +70°C |
| Température de stockage | -25°C à +125°C |
| Rating de reflux | IR 255°C Période maximale |
| Conformité environnementale | RoHS |
| Nom de l'article | Dimension |
| Longueur du colis | 270,70 ± 0,5 mm |
| Largeur du paquet | 15.36 ± 0,5 mm |
| Largeur du corps | 12.20 mm |
| Hauteur du colis | 70,30 ± 0,5 mm |
| Nombre de broches | 48 broches |
| La hauteur de la broche | 10,02 mm |
| Distance entre les plaquettes SMT | 160,95 mm / 2,34 mm |
| Tolérance de dimension | ±0,25 mm, sauf indication contraire |
Grâce à sa conception à double port et à son isolation sonore supérieure, le module QT48A03 Ethernet Magnetics est le composant de choix pour un large éventail de matériels de télécommunication et de réseautage:
* Commutateurs numériques haute performance et routeurs d'entreprise
* Appareils alimentés par Ethernet (PoE) (PD)
* Transcepteurs optiques et convertisseurs de médias
* Équipement d'accès à haut débit (ISDN, ADSL, VDSL)
* Les décodeurs interactifs (STB) et les lecteurs interactifs HD
* Équipement de réseaux numériques de services intégrés (ISDN)
R: Un module de transformateur Ethernet à double port intègre des transformateurs magnétiques pour deux ports Ethernet dans un seul ensemble SMT, fournissant un isolement électrique, une correspondance d'impédance,et suppression EMI pour les interfaces Ethernet.
R: Oui. Le module est conçu pour la technologie de montage de surface (SMT) et est conçu pour résister aux températures de soudage par reflux IR avec une exigence maximale de 255 °C.
R: Par rapport aux transformateurs à un seul port, un module à deux ports offre:
R: Oui, le QT48A03 est très approprié pour les appareils alimentés par PoE (PD) et les équipements réseau connexes, fournissant l'isolation du signal nécessaire et une protection Hi-Pot de 1500 Vrms.
R: Le composant nécessite une disposition de 48 broches avec une hauteur de broche de 1,02 mm. Les dimensions globales sont de 27,70 x 15,36 x 7,30 mm.Veuillez vous référer à la fiche PDF téléchargeable pour les schémas de mise en page exacts des plateaux.
R: Le module fournit une isolation de 1500 Vrms, protégeant les circuits Ethernet PHY tout en améliorant la fiabilité du système.
R: Oui. Le QT48A03 est entièrement conforme aux réglementations environnementales RoHS.
R: Oui. LINK-PP fournit des échantillons d'ingénierie, des fiches de données, un soutien technique et des services de personnalisation OEM/ODM pour l'évaluation des produits et la production en série.
