Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: HST-48001SCR
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Numéro de la partie: |
HST-48001SCR / HST-48002SAR / HST-48003SR |
Montage: |
TMS |
Éthernet: |
1x 10/100/1000Mbps |
Échantillons Gratuits: |
Disponible 1 à 3 pièces |
Les archives sont disponibles: |
Les données sont fournies en format PDF/3D/ISG/Stp/Step/Datasheet. |
Type: |

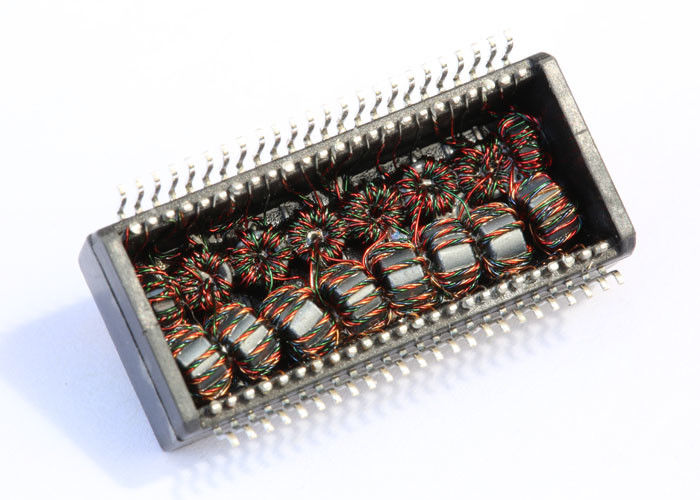

Transformateurs Gigabit Ethernet |
Numéro de la partie: |
HST-48001SCR / HST-48002SAR / HST-48003SR |
Montage: |
TMS |
Éthernet: |
1x 10/100/1000Mbps |
Échantillons Gratuits: |
Disponible 1 à 3 pièces |
Les archives sont disponibles: |
Les données sont fournies en format PDF/3D/ISG/Stp/Step/Datasheet. |
Type: |
Transformateurs Gigabit Ethernet |
● Conforme à la norme IEEE 802.3 pour le 1000Base-T.
● inductance primaire ((Lp) 350 uH min.@100KHz,0.1Vrms, DC 8mA.
● Capacité entre les enroulements (Cww) 30 pF Max ((à 100 kHz, 0,1 V).
● Inductance de fuite (LL) 0,5 uH max (à 100 kHz, 0,1 V).
● DCR Pri 0,9ΩMax Sec 1,2Ω Max.
1- Il tourne à 50 kHz, 0,5 V
côté de la puce: côté de la ligne=1CT: 1CT+_2%
2. Inductance (Ls) 100KHz, 0,1V, 12mA Bias en courant continu:
côté de la puce: 350 uH Min
3Perte d'insertion entre 1 et 100 MHz: -1,4 dB maximum
4Perte de retour de 1 à 30 MHz: -16 dB min.
40 MHz: -14,4 dB Min
50 MHz: -13,1 dB Min
60 à 80 MHz: -12 dB Min
100 MHz: -10 dB Min
5Différentiel du rejet de mode commun:
30 MHz: -45 dB Min
60 MHz: -40 dB Min
100 MHz: -35 dB Min
6- 30 MHz: - 40 dB en moins
60 MHz: -35 dB Min
100 MHz: -30 dB Min
7- Hi-Pot: 1500 Vrms, 0,5 mA, une seconde
Utilisé pour les équipements de réseautage et de communication tels que HUB, carte PC,Commutateur,Routeur,La carte mère du PC,SDH,PDH,Téléphone IP,Un modem xDSL.
