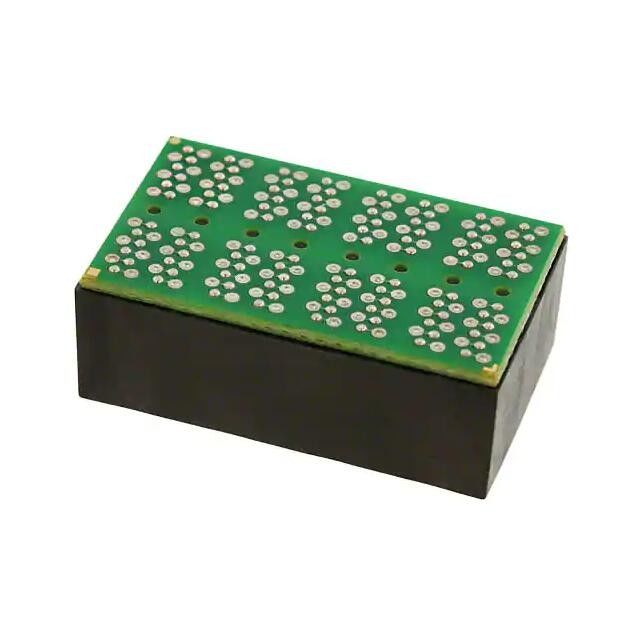

H6400NL/H6400NLT Transformateur Ethernet à quatre ports 1000BASE-T

Résumé du produit:

Le H6400NL et le H6400NLT sont des transformateurs Ethernet Quad Port 1000BASE-T de haute performance conçus pour des applications de réseau avancées nécessitant une intégrité supérieure du signal et une alimentation fiable.Ces transformateurs LAN disposent d'une construction de cadre ouvert dans un ensemble BGA (Bump Grid Array), optimisé pour la transmission de données 1000BASE-T. Conçu pour être entièrement conforme aux normes IEEE 802.3 pour les applications Gigabit Ethernet,la série H6400NL/H6400NLT offre des performances électromagnétiques exceptionnelles avec une perte d'insertion soigneusement contrôléeCes transformateurs offrent un excellent rejet de mode commun et maintiennent la qualité du signal même dans des environnements électriquement bruyants.les rendant idéales pour les centres de données, équipement de réseau et applications Ethernet industrielles.

Les spécifications détaillées:

Principales caractéristiques et avantages:

• Configuration de la porte quadriplate:Prend en charge quatre canaux Ethernet 1000BASE-T indépendants dans un seul package compact.
• Prise en charge de l'alimentation par Ethernet (PoE):4PAIR PoE 70W maximum avec une capacité de courant continu de 600mA @ 57V.
• Isolement supérieur:1500 VRMS minimum entre les entrées et les sorties pour une sécurité et une intégrité du signal améliorées.
• Package BGA de grille de collision:Une conception économe en espace avec des dimensions de 28,45 mm x 17,27 mm x 11,18 mm.
• Conforme à la directive RoHS-6:Conception respectueuse de l'environnement répondant aux dernières exigences réglementaires.
• Construction du cadre ouvert:Optimisé pour les performances thermiques et la fiabilité.
• Plage de température commerciale:Fonctionne de 0°C à 70°C pour des options de déploiement polyvalentes.
• L'indicateur d'impédance de l'opérateur doit être supérieur ou égal à:un minimum de 350 μH (côté média) et un minimum de 120 μH (côté ligne) pour une qualité supérieure du signal.
• Faible résistance en courant continu:65 Ohms maximum (1/2 enroulement) avec un déséquilibre maximal de ±0,065 Ohms pour une gestion efficace de l'énergie.
• Perte de rendement optimisée:-16 dB minimum (1-40 MHz) et -10+20*LOG ((f/80 MHz) dB minimum (40-100 MHz).

H6400NL/H6400NLT Fiche de données

Pour équipements mécaniques:

Le schéma:
