4-2170808-3 QSFP28/56 Assemblage de cage avec une configuration 1x2

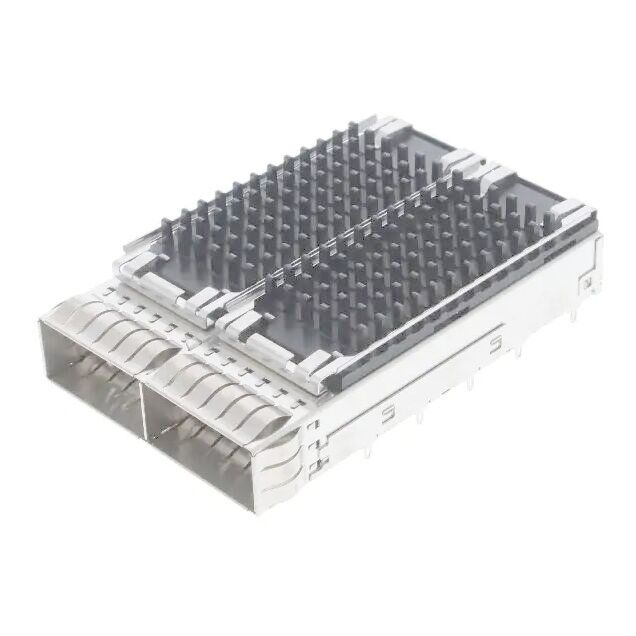

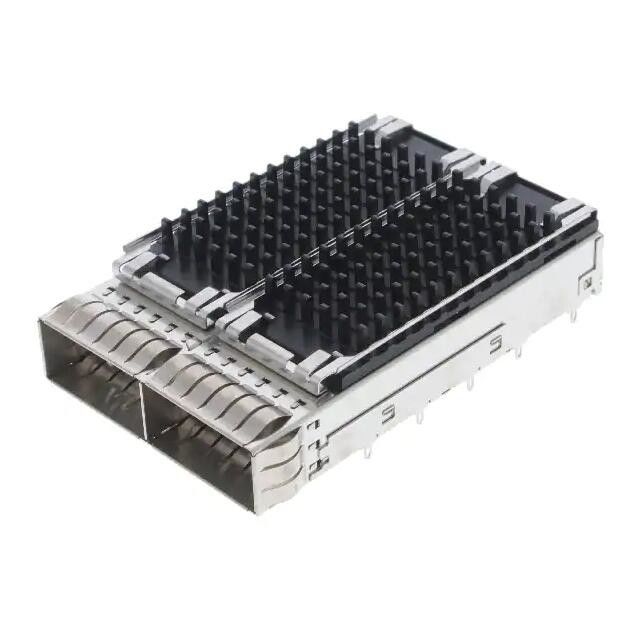

Assemblage en cage QSFP28/56 avec évier thermique intégré

4-2170808-3 TE Description de l'assemblage de la cage

Cet ensemble de cage QSFP28/56 est conçu pour des applications d'E/S branchables à grande vitesse, offrant d'excellentes performances thermiques avec un dissipateur de chaleur anodisé noir intégré.La construction robuste de la cage en nickel-argent assure le confinement de l'IME, une intégrité fiable du signal et une durabilité mécanique, ce qui en fait une solution idéale pour les équipements de réseau fonctionnant jusqu'à28 Gb/s par voie.

Spécifications de la cage 4-2170808-3 QSFP28/56

Caractéristiques clés de l'assemblage en cage 4-2170808-3

Facteur de type et de forme du produit

• Type de produit d'entrée/sortie branchable:Assemblage de cage
• Facteur de forme:Pour les appareils de type SPC:
• Type de cage:Configuration de la matrice de port Ganged (1 x 2)
• Nombre de ports:2
• Étanches:Je ne veux pas.
• Inclure accessoire:Disque à chaleur (noir anodisé, style broche)

Caractéristiques de la configuration

• Nombre d'EON arrière par colonne de port:1
• Matrice de port:1 x 2

Caractéristiques électriques

• Taux de transmission maximal:28 Gb/s

Caractéristiques thermiques et mécaniques

• Type de dissipateur de chaleur:Classe de réseau
• Hauteur du dissipateur de chaleur:13.5 mm [0,531 pouces]
• Finition:Noir anodisé
• Matériau de la cage:L'argent au nickel
• Termination du contact avec les PCB:Plaquage à l'étain
• Méthode d'arrêt:Par le trou, press-fit
• Longueur du poste et de la queue de terminaison:2.05 mm [0,081 pouces]

Logement et dimensions

• Épaisseur du PCB (recommandée):1.57 mm [0,062 pouces]

Utilisation et fiabilité

• Plage de température de fonctionnement:- 40 °C à + 85 °C [-40 °F à + 185 °F]
• Application du circuit:Signalisation
• Applications:SFP+ empilé ventre à ventre

Normes et conformité

• Rating de flammabilité UL:Le produit doit être soumis à un contrôle de qualité.
• Confinement des EMI:Les ressorts EMI internes/externes

Emballage

• Méthode d'emballage:Boîte et plateau
• - Une lampe:Inclus
