Détails de produit
Lieu d'origine: LA CHINE
Nom de marque: LINK-PP
Certification: ISO 9001,ISO 14001,UL,SGS,REACH168
Numéro de modèle: LPJG0926HENL
Document: LPJG0926HENL.pdf
Conditions de paiement et d'expédition
Quantité de commande min: 50/500/1000/25K
Prix: $0.09-$1.85
Détails d'emballage: 50 pcs/1tray, 20 tray/1 carton, 32*30*31cm, 8KGS (1000pcs)/1 carton
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 4200K-PCS/Month
Les postes: |

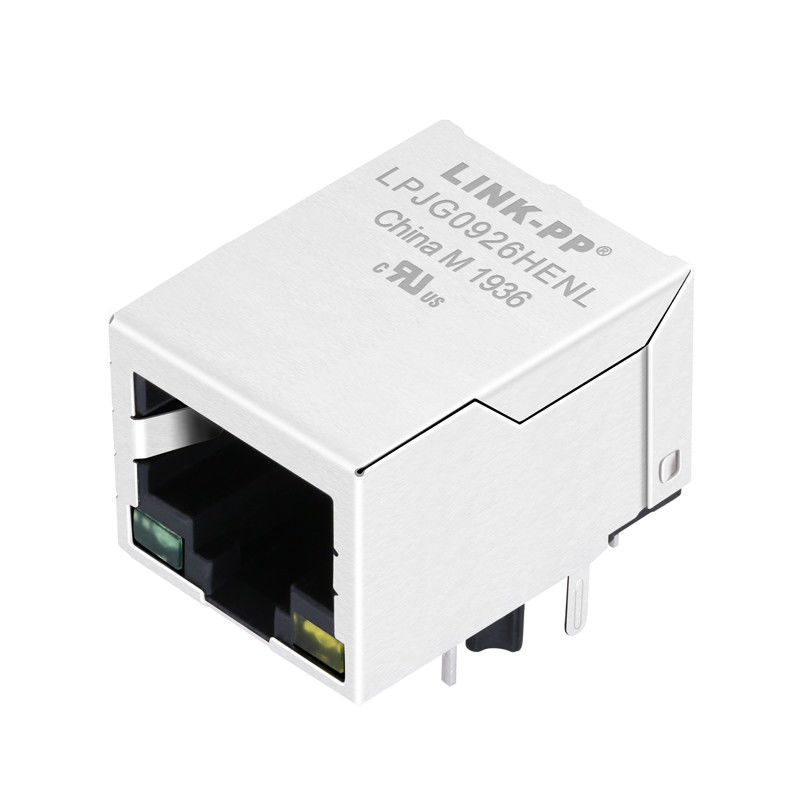

Le connecteur de filtrage LPJG0926HENL RJ45 |
Vitesse d'Ethernet: |
1x10/100/1000 Mbps |
Numéro de port: |
1 Porte connecteur RJ45 |
Indicateur à LED: |
Verte à gauche, jaune à droite |
Spécification: |
IEEE802.3at |
AutomDX: |
Oui |
Les postes: |
Le connecteur de filtrage LPJG0926HENL RJ45 |
Vitesse d'Ethernet: |
1x10/100/1000 Mbps |
Numéro de port: |
1 Porte connecteur RJ45 |
Indicateur à LED: |
Verte à gauche, jaune à droite |
Spécification: |
IEEE802.3at |
AutomDX: |
Oui |
Connecteur RJ45 1000Mbps avec transformateur Aperçu :
|
Connecteur RJ45 à port unique avec magnétiques intégrés 1000 Base-T |
|
|
Numéro de pièce |
LPJG0926HENL |
|
Application |
PoE+ |
| Type de connecteur | Connecteur filtre RJ45 |
|
Option LED |
VERT/JAUNE |
|
Loquet |
TAB DOWN |
|
Nombre de ports |
1X1 |
|
Transformateur |
MAGNÉTIQUES INTÉGRÉS |
|
Angle de montage sur PCB |
ENTRÉE LATÉRALE |
|
Hauteur du connecteur (mm) |
13.30 |
|
Longueur du connecteur (mm) |
21.25 |
|
Largeur du connecteur (mm) |
15.93 |
|
Certification UL |
Numéro de fichier E484635 |
|
Conforme RoHS |
OUI-RoHS-5 AVEC EXEMPTION DE PLOMB DANS LA SOUDURE |
| Matériau du boîtier | Thermoplastique |
| Thermoplastique | UL94V-0 |
|
Onglets EMI de blindage |
SANS |
|
Vitesse |
1000 BASE-T |
|
Température |
0 À 70℃ |
|
Rapport de spires |
1CT:1CT |
|
Inductance OCL |
350uH MIN @100KHZ/0.1v, 8mA DC Bias |
| Test Hipot | 1500Vrms MIN |
| Applications | SOHO, LOM, Hubs, Commutateurs |
LINK-PP est un concepteur et fabricant professionnel de composants de réseau magnétiques. Ils ont de solides capacités de personnalisation et sont un fournisseur mondial d'OEM, d'ODM et de CEM.
1. Torsion :Effectuer une torsion de précision des composants internes pour garantir une intégrité optimale du signal et des performances de transmission des données.
2. Soudure :Utiliser des techniques de soudure avancées pour des connexions sûres et fiables.
3. Assemblage du boîtier en plastique :Assembler le boîtier en plastique à l'aide d'un matériau thermoplastique de haute qualité, garantissant la durabilité et la conformité aux normes de sécurité.
4. Assemblage (LED) :Intégrer des composants LED dans les connecteurs RJ45 pour fournir une indication visuelle et améliorer l'expérience utilisateur.
5. Cisaillement des broches LED :Couper et cisailler les broches LED selon les spécifications requises pour maintenir la précision.
6. Test Hipot :Effectuer des tests à haute tension (Hipot) pour vérifier l'isolation et la sécurité électrique.
7. Imprimante laser :Imprimer des étiquettes à l'aide de la technologie d'impression laser pour fournir des informations sur le produit et la traçabilité.
8. Assemblage de la coque métallique :Le boîtier métallique est assemblé avec précision afin que sa compatibilité électromagnétique et son blindage répondent aux spécifications de l'industrie.
9. Inspection finale :Effectuer une inspection finale complète pour évaluer la qualité du produit et la conformité aux normes de conception et de performance.
10. Coupe des broches :Couper les broches du connecteur selon des spécifications précises pour une compatibilité parfaite.
11. Tests intégrés :Des tests d'intégration sont effectués pour évaluer la fonctionnalité et les performances globales des connecteurs RJ45 à port unique avant l'emballage.
