Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO

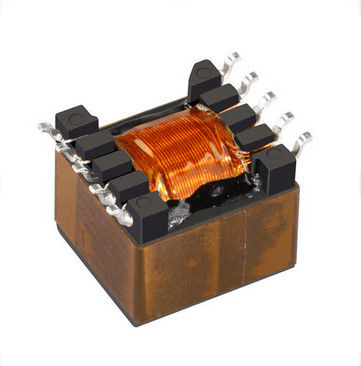

Numéro de modèle: POE51Q-50ED
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
caractéristiques: |
POE51Q-50ED |
Puissance: |
51W |
Inductance à 0A: |
26.7@±10% |
Tolérance: |
10% |
Isat: |
4.5A |
Inductance de fuite maximum: |
0.25µH |
Tension d'isolement: |
5 V, 9,3 A |
Sortie secondaire: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Cycle de vie: |
Plus que 20Years |
caractéristiques: |
POE51Q-50ED |
Puissance: |
51W |
Inductance à 0A: |
26.7@±10% |
Tolérance: |
10% |
Isat: |
4.5A |
Inductance de fuite maximum: |
0.25µH |
Tension d'isolement: |
5 V, 9,3 A |
Sortie secondaire: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Cycle de vie: |
Plus que 20Years |
| Caractéristiques | Puissance (w) | Inductance à 0A (µH) | Tolérance (%) | Isat (A) | DCR maximum (mΩ) | ||
| PRI | Sec | Aux. | |||||
| POE51Q-50ED | 51 | 26.7@±10% | 10 | 4,5 | 66 | 4 | 102 |
| Fuite Inductance maximum (µH) |
Rapport de tours | Isolement Tension (Vrms) |
Secondaire Sortie (V, A) |
| PRI : Sec : Aux. | |||
| 0,25 | 1 : 0,143 : 0,5 | 1500 | 5 V, 9,3 A |
• Développé pour les convertisseurs de puissance de palladium du retour rapide DC/DC PoE jusqu'à 51 W
• A conçu pour répondre aux normes prochaines d'IEEE802.3bt et fonctionne avec l'entrée de 36 – 57 V
• 1500 Vrms, un isolement minute (hipot) entre primaire et auxiliaire à secondaire.
• Solution parfaite pour des applications de PoE de puissance élevée comprenant le bâtiment futé et l'IoT
• AEC-Q200 catégorie 1 (– 40°C à +125°C)
Ferrite matériel de noyau
Environnement RoHS conforme, halogène libre
Arrêts Étain-argent-cuivre au-dessus d'étain au-dessus de nickel au-dessus de bronze de phos
Poids 6,5 – 8 g
Température ambiante – 40°C à +125°C
La température maximum +165°C de partie (ambiante + hausse de temp)
Composant de température de stockage : – 40°C à +165°C
Emballage de bande et de bobine : – 40°C à +80°C
Résistance ré-écoulements maximum de soudure de la chaleur aux trois 40 seconde à +260°C, pièces refroidies à la température ambiante entre les cycles
Niveau de sensibilité d'humidité (MSL) 1 (la vie illimitée de plancher à <30>
Échecs à temps (AJUSTEMENT)/temps moyen entre les pannes (moyennes des temps de bon fonctionnement)
38 par milliard d'heures/26 315 789 heures, calculées par Telcordia SR-332
1. Emballage : D de = bobine machine-prête 13 ″. EIA-481 a gravé la bande en refief en plastique (150 parts par pleine bobine).
Bobine de quantités moins que complètement disponible : dans la bande (pas machine prête) ou avec le chef et la remorque (charge $25).
2. L'inductance est pour le primaire, mesuré à 250 kilohertz, 0,5 Vrms, 0 CDA.
3. l'inductance de fuite est pour le primaire avec le secondaire et les enroulements aux. ont court-circuité.
4. courant de C.C à 25°C cause une baisse d'inductance dont <15>
5. la sortie est pour le secondaire. La sortie de l'enroulement aux. est 12 V, 30 mA.
6. les caractéristiques électriques à 25°C. se rapportent au Doc. 362" les composants extérieurs de soudure de bâti » soudant avant.
