Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: POE36PR-12ED
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.82
Détails d'emballage: Ruban et moulinet
Délai de livraison: dans Stock Ship Aujourd'hui
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 5kk / mois
Caractéristiques: |
POE36PR-12ED |
Pouvoir: |
36W |
Inductance à 0A: |
41 |
Tolérance: |
10% |
Isat: |
4.2a |
Inductance de fuite maximale: |
0,28µH |
Tension d'isolement: |
12 V, 1,5 A |
Produits secondaires: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Cycle de vie: |
Plus de 20 ans |
Caractéristiques: |
POE36PR-12ED |
Pouvoir: |
36W |
Inductance à 0A: |
41 |
Tolérance: |
10% |
Isat: |
4.2a |
Inductance de fuite maximale: |
0,28µH |
Tension d'isolement: |
12 V, 1,5 A |
Produits secondaires: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Cycle de vie: |
Plus de 20 ans |

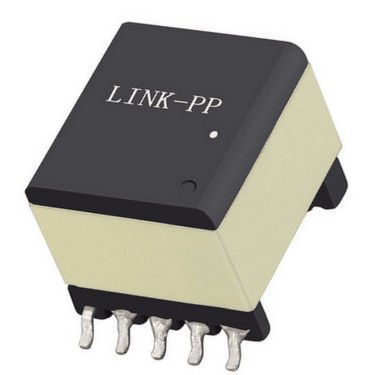

Le POE36PR-12ED est un transformateur de 36 W pour les applications PoE, avec une inductance de 41 μH, une isolation de 1500 Vrms et des terminaisons conformes à la RoHS.
LePour les appareils de surveillance de l'environnementest unTransformateur à rétroaction de 36 W pour PoEconçu pour une conversion fiable de l'énergie dans des réseaux électriques compacts et exigeants. Construit avec un noyau en ferrite et des terminaisons conformes à RoHS,ce transformateur prend en charge des conceptions d'alimentation DC-DC isolées où l'efficacité, la stabilité thermique et les performances électriques sont essentielles.
Les ingénieurs recherchent unTransformateur de retour en vol PoE,transformateur avant pour PoE, ouTransformateur isolé de 36 Wtrouvera le POE36PR-12ED bien adapté à la fourniture d'énergie dans les appareils alimentés par Ethernet, les systèmes industriels et les équipements de communication.
| Paramètre | Spécification |
|---|---|
| Le pouvoir | 36 W |
| Inductivité à 0A | 41 μH ± 10% |
| Conditions d'essai pour l'inductivité | 200 kHz, 0,1 VRS, 0 Adc |
| Courant de saturation (Isat) | 4.2A |
| DCR primaire | 62.0 mΩ maximum |
| DCR secondaire 1 | 23.0 mΩ maximum |
| DCR secondaire 2 | 23.0 mΩ maximum |
| DCR auxiliaire | 85.0 mΩ maximum |
| Inductivité de fuite | 0.28 μH maximum |
| Condition d'essai de fuite | Mesurée entre les broches 1 et 3 avec toutes les autres broches court-circuitées |
| Ratio des tours | Pri: Sec1: Sec2: Aux = 1: 0,375: 0,375: 0.375 |
| Voltage d'isolation | 1500 Vrs |
| Produits secondaires | 12V, 1,5A par seconde |
| Sortie auxiliaire | 10 V, 50 mA |
Le POE36PR-12ED est conçu pour une fiabilité à long terme dans les environnements de production et prend en charge les processus d'assemblage à haute température.
| Paramètre environnemental | Spécification |
|---|---|
| Conformité | Conforme à la réglementation RoHS, sans halogène |
| Plage de température ambiante | -40°C à +125°C |
| Température de stockage, composant | -40°C à +165°C |
| Température de stockage, ruban adhésif et bobine | -40°C à +80°C |
| Température maximale de la partie | +165°C |
| Niveau de sensibilité à l'humidité | MSL 1 |
| Résistance à la chaleur de la soudure | Maximum trois reflux de 40 secondes à + 260 °C |
Le transformateur utilise unnoyau de ferrite, aidant à soutenir des performances magnétiques efficaces pour les applications de conversion de puissance.
Je suis désolée.
LePour les appareils de traitement de l'airest adapté à un large éventail de conceptions d'alimentation isolées, notamment:
Le POE36PR-12ED est utilisé dansConception de l'alimentation en retour et en avant PoEqui nécessitent une conversion isolée, des sorties secondaires doubles et des performances thermiques fiables.
Oui, il est spécifiquement positionnéTransformateur de retour en arrière et en avant pour PoE, ce qui le rend approprié pour les applications de convertisseur de retour.
Le transformateur fournitIsolement de 1500 Vrmsde la primaire et de l'auxiliaire à chaque secondaire.
Chaque secondaire fournit12V à 1,5A, et l'enroulement auxiliaire fournit10 V à 50 mA.
Oui, c'est vrai.Conforme à la réglementation RoHSetdépourvu d'halogène.
La plage de température ambiante est-40°C à +125°C.
