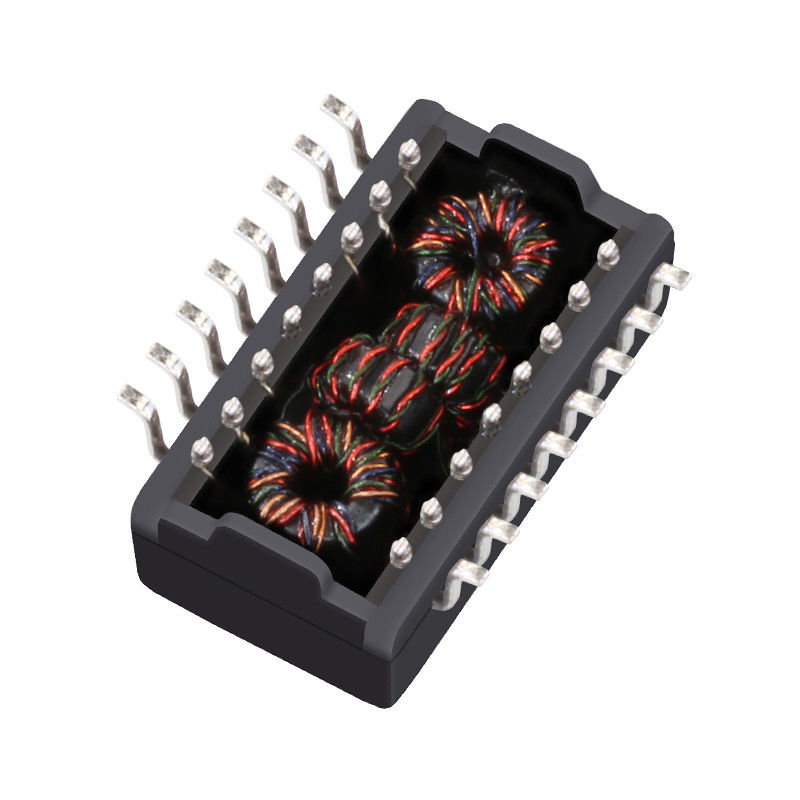

Transformateur Ethernet automobile SMT TG110-A050N2LF 10/100BASE-TX

LeLes données sont fournies par les autorités compétentes de l'État membre.est un transformateur SMT (Surface Mount Technology) hautement performant de qualité automobile spécialement conçu pour les applications Ethernet 10/100BASE-TX. Fabriqué par Halo Electronics,ce composant à port unique est entièrementQualifié AEC-Q200, assurant les niveaux les plus élevés de fiabilité et de durabilité requis pour les environnements automobiles rigoureux.

Conçu avec une empreinte SMD compacte, le TG110-A050N2LF fournit une isolation galvanique critique et un conditionnement du signal,en faisant un composant essentiel pour la communication de données à grande vitesse dans les véhicules modernes.

• Fiabilité de qualité automobile:Entièrement conforme àAEC-Q200Des normes garantissant des performances sous contraintes mécaniques et des changements environnementaux.
• Intégrité du signal optimisée:CaractéristiquesRatio des virages 1CT:1CTpour les canaux de transmission et de réception, offrant une excellente correspondance d'impédance.
• Isolement élevé:Offres1500 Vrms pour le haut-potprotection, protégeant les puces PHY sensibles contre les surtensions et le bruit.
• Faible taux de parasites:Avec une capacité maximale d'enroulement (Cw/w) de seulement35pFet un faibleDCR de 0,9Ω, il minimise la distorsion du signal et la perte d'insertion.
• Emballage SMT robuste:Conçu pour l'assemblage automatisé, réduisant les coûts de fabrication et améliorant l'efficacité de l'espace des PCB.

Spécifications techniques du transformateur SMT 10/100BASE-TX

Applications typiques du transformateur Ethernet automobile TG110-A050N2LF

• Systèmes d'info-divertissement pour l'automobile
• Connectivité Ethernet intégrée au véhicule
• Modules de communication 10/100BASE-TX
• Matériel de réseautage automobile
• Conception de magnétiques SMD compacts nécessitant une qualification AEC-Q200

Qualité et conformité

Le TG110-A050N2LF est exempt de plomb et conforme à la réglementation RoHS.et les vibrations, en veillant à ce qu'il réponde aux exigences strictes de la chaîne d'approvisionnement automobile mondiale.

FAQ sur les transformateurs Ethernet AEC-Q200

Le TG110-A050N2LF est pratique pour les ingénieurs à la recherche d'un transformateur qui équilibre les performances électriques avec les qualifications automobiles.350 μH OCL,faible DCR de 0,9Ω, etLimite de capacité de 35 pFLes résultats de l'étude ont montré que lesRating de haute puissance de 1500 Vrmsajoute la confiance d'isolement pour les applications Ethernet.

Q1: À quoi sert le TG110-A050N2LF?

Il s'agit d'un transformateur Ethernet automobile SMD à port unique 10/100BASE-TX conçu pour l'infotainment automobile et les systèmes de réseau similaires.

Q2: Le TG110-A050N2LF est qualifié AEC-Q200?

Oui, la fiche de données indique qu'il est AEC-Q200.

Q3: Quel est le rapport de virage du TG110-A050N2LF?

Le rapport de virage est de 1 CT à 1 CT.

Q4: Quelle est la plage de température de fonctionnement?

La plage de température de fonctionnement indiquée est de 0 à + 70 °C.

Q5: Quelle est la cote d'isolation qu'il fournit?

Le transformateur est spécifié à 1500Vrms hi-pot.
