Détails de produit
Lieu d'origine: La Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: 615016240521
Conditions de paiement et d'expédition
Quantité de commande min: 60pcs
Prix: $1.6
Détails d'emballage: 60 pièces par plateau, 720 pièces par carton extérieur
Délai de livraison: En stock navire dans les 3 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3000K/Mois
Numéro de commande: |
615016240521 |
Autre option: |
Je ne sais pas. |
Série de produits: |
Prises modulaires Cat 3 |
Configuration du port: |
2x1 Port |
Configuration de contact: |
8p8c |
Orientation: |
Horizontal |
Style d'onglet: |
Onglet haut et bas |
Blindage: |
Blindé |
Courant nominal: |
1.5 A |
Tension de fonctionnement: |
C.A. DE 120 V |
Température de fonctionnement: |
-40 °C à +85 °C |
Température maximale des vagues: |
250 °C à 260 °C, max. 10 secondes |
Numéro de commande: |
615016240521 |
Autre option: |
Je ne sais pas. |
Série de produits: |
Prises modulaires Cat 3 |
Configuration du port: |
2x1 Port |
Configuration de contact: |
8p8c |
Orientation: |
Horizontal |
Style d'onglet: |
Onglet haut et bas |
Blindage: |
Blindé |
Courant nominal: |
1.5 A |
Tension de fonctionnement: |
C.A. DE 120 V |
Température de fonctionnement: |
-40 °C à +85 °C |
Température maximale des vagues: |
250 °C à 260 °C, max. 10 secondes |

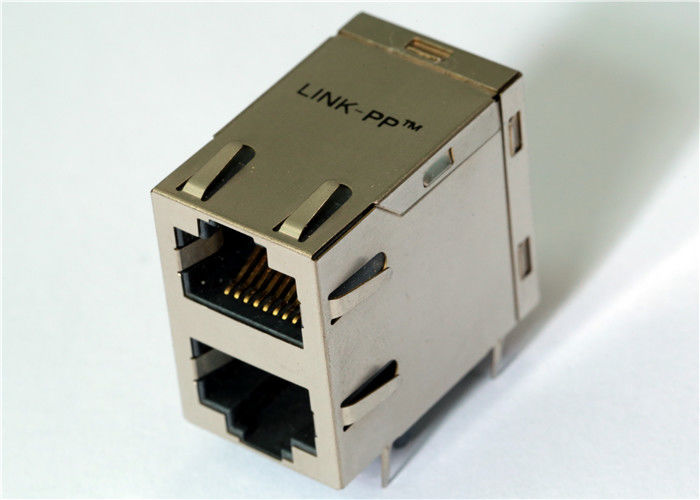

615016240521 est une prise modulaire de catégorie 3 2x1 avec une conception blindée horizontale, une orientation vers le haut et vers le bas, un contact de ressort EMI, une cote de 1,5 A et un emballage en plateau pour une connectivité fiable au niveau de la carte.
| Paramètre | Spécification |
|---|---|
| Numéro de la partie | 615016240521 |
| Série de produits | Jack modulaire WR-MJ en haut et en bas |
| Type de connecteur | Port modulaire RJ45 |
| Configuration du port | Port 2×1 (empilé) |
| Les orientations | Légères |
| Écran | Protégé par un ressort EMI |
| Configuration des broches | 8P8C |
| Catégorie de performance | Catégorie 3 |
| Courant nominal (IR) | 1.5 A |
| Voltage de fonctionnement | 120 V courant alternatif |
| Résistant à la tension | 1000 V CA pendant 1 minute |
| Tensions résistantes (de bouclier à broche) | 1500 V CA pendant 1 minute |
| Résistance au contact (R) | 20 mΩ au maximum. |
| Résistance d'isolation (RISO) | 500 MΩ Min. |
| Cycles d'accouplement | 500 cycles |
| Matériau isolant | PBT (téréphtalate de polybutylène) |
| Indice de flammabilité | Le produit doit être présenté dans la boîte de conserve. |
| Couleur de l'isolant | Noir |
| Matériau de contact | Alliage de cuivre |
| Plaquage par contact | Placement sélectif en or |
| Type de contact | Contacts estampillés |
| Matériau de blindage | D'une épaisseur |
| Couche de protection | Nikkel (Ni) |
| Plage de température de fonctionnement | -40 °C à +85 °C |
| Conformité environnementale | Les États membres doivent veiller à ce que les mesures prises en matière de protection des consommateurs soient conformes à la législation en vigueur. |
| Méthode de soudure recommandée | Soudage par ondes |
| Température maximale de soudage en ondes sans plomb | 250 °C à 260 °C (max. 10 secondes) |
| Type d'emballage | Plateau |
| Quantité d'emballage | 60 pièces par plateau, 720 pièces par carton (12 plateaux) |
Conçu pour une fabrication efficace et à volume élevé, lePour les appareils à moteur à commande numérique:est optimisé pour les procédés de soudage à ondes standard et fourni dans un emballage en plateau sécurisé pour protéger les contacts et maintenir l'intégrité des connecteurs pendant le transport et l'assemblage.
| Paramètre | Spécification |
|---|---|
| Procédure de soudure recommandée | Soudage par ondes |
| Température maximale de soudage en ondes sans plomb | 250°C à 260°C (maximum 10 secondes) |
| Type d'emballage | Plateau |
| Quantité d'emballage | 60 pièces par plateau |
| Quantité en carton | 720 pièces par carton (12 plateaux) |
Nom de l'organisme:Pour les recommandations relatives à l'empreinte des PCB, les modèles CAD 3D, les dessins mécaniques et les informations complémentaires sur l'ingénierie des applications liées à laPour les appareils à moteur à commande numérique:Je vous en prie.Contactez-nous.
Si votre conception a besoin d'un2x1 prise modulaire empiléeavecÉcran, support EMI et performances stables de catégorie 3, le 615016240521 offre un équilibre pratique entre puissance électrique, résistance mécanique et efficacité d'assemblage.La structure des onglets vers le haut et vers le bas est particulièrement utile pour les mises en page compactes où l'espace du tableau, le blindage et l'accessibilité des connecteurs comptent tous.
C'est unePort 2x1 prise modulaire de catégorie 3utilisés dans les conceptions de connectivité compactes nécessitant des points de connexion modulaires blindés, en particulier pour les applications de communication vocale ou à basse vitesse.
Oui, il est doté d'unressort intégré de panneau EMIet unboîtier métallique blindépour améliorer la compatibilité électromagnétique.
Le connecteur utilise unConfiguration de contact 8P8C, qui est couramment utilisé dans les applications de prise modulaire.
La plage de température de fonctionnement est-40 °C à +85 °C.
Il est fourni enemballage en plateau, avec60 pièces par plateauet720 pièces par carton.
