Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: GS5014/GS5014 LF
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$1.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month

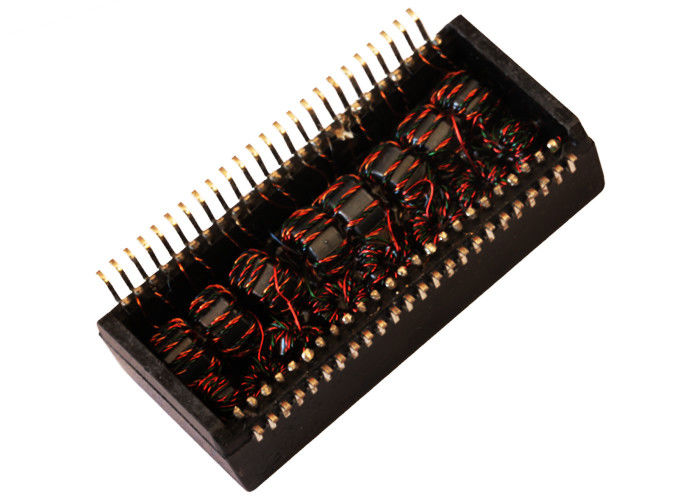

Specifications: |
GS5014 / GS5014 LF |
Speed: |
Gigabit |
Number of Ports: |
Dual |
Type: |
Discrete LAN Magnetics |
Package: |
SMD |
PIN number: |
48 |
Temperature: |
0℃ to +70℃ |
Available Archives: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifications: |
GS5014 / GS5014 LF |
Speed: |
Gigabit |
Number of Ports: |
Dual |
Type: |
Discrete LAN Magnetics |
Package: |
SMD |
PIN number: |
48 |
Temperature: |
0℃ to +70℃ |
Available Archives: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
Paramètre |
Valeur |
|---|---|
|
Rapport de transformation (TX/RX) |
1CT:1CT (±5 %) |
|
Inductance en circuit ouvert (OCL) |
350 µH (Min) @ 100 KHz/0,1 V avec polarisation CC de 8 mA |
|
Inductance de fuite (L.L) |
0,5 µH (Max) |
|
Capacitance d'enroulement (CW/W) |
1,2 pF (Max) |
|
Résistance CC (DCR) |
1,2 Ω (Max) |
|
Potentiel élevé (HI-POT) |
CA 1500 V / 1 mA |
|
Paramètre |
Fréquence |
Valeur |
|---|---|---|
|
Perte d'insertion |
1-100 MHz |
-1,0 dB (Max) |
|
Perte de retour |
1-30 MHz |
-18 dB (Min) |
|
|
40 MHz |
-16 dB (Min) |
|
|
50 MHz |
-14,08 dB (Min) |
|
|
60-80 MHz |
-12,5 dB (Min) |
|
|
100 MHz |
-10 dB (Min) |
|
Diaphonie |
30 MHz |
-40 dB (Min) |
|
|
60 MHz |
-35 dB (Min) |
|
|
100 MHz |
-30 dB (Min) |
|
Taux de réjection en mode commun (DCMR) |
30 MHz |
-43 dB (Min) |
|
|
60 MHz |
-37 dB (Min) |
|
|
100 MHz |
-33 dB (Min) |
