Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: 16ST1086
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
1. Nombre de bobine : Transformateur automatique
2. Tension d'isolement : 1500Vrms
3.Type : SMT
4. Structure de bobine : Toroïdal

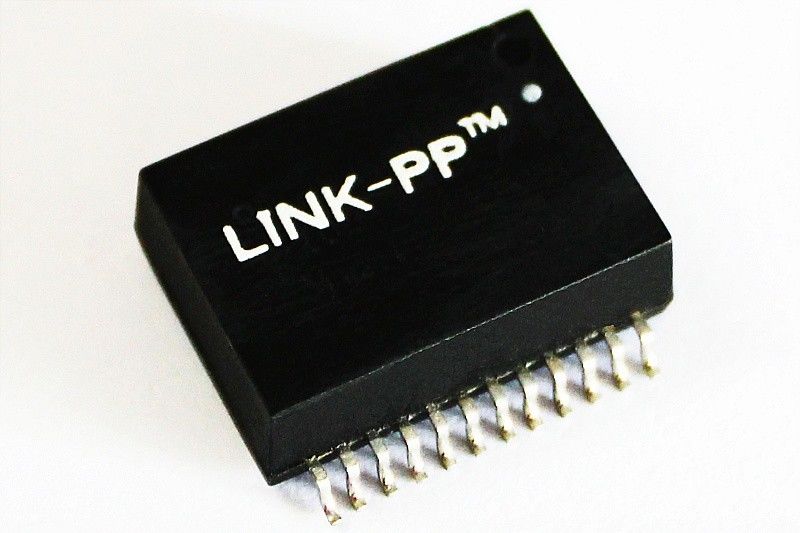

11F (B) - transformateur simple d'impulsion d'Ethernet de 11 10/100 ports de base-t pour le hub, carte PC
Description :
Modules simples de 10/100 de base-T transformateur de port
|
Application |
ETHERNET de LAN (PoE&NON PoE) |
|
AutomDX |
OUI |
|
Commentaire |
RoHS conforme |
|
Configuration RX |
T, C |
|
Configuration TX |
T, C |
|
Construction |
MOULAGE PAR TRANSFER |
|
Noyaux par port |
4 |
|
Nombre de ports |
QUADRUPLE |
|
Carte PCB |
AUCUNE CARTE PCB |
|
Paquet |
SMT |
|
Taille de paquet (pouces) |
0,225 ou autre |
|
Taille de paquet (millimètre) |
5,715 ou autre |
|
Longueur de paquet (pouces) |
1,12 ou autre |
|
Longueur de paquet (millimètre) |
28,448 ou autre |
|
Largeur de paquet (pouces) |
0,63 ou autre |
|
Largeur de paquet (millimètre) |
16,002 ou autre |
|
RoHS conforme |
YES-RoHS-6 |
|
Vitesse |
10/100/1000BASE-TX |
|
La température |
0 À 70/-40 à +85 |
|
Rapport RX de tours |
1CT : 1CT |
|
Rapport TX de tours |
1CT : 1CT |
|
P/N principal |
LP1102NL, etc. |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur,
Routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
Avantage compétitif :
16 ans d'expérience de production,
personnel 2600,
essai de 100%
Délai de livraison flexible
