Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: XFATM9B
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécifications: |
XFATM9B |
Famille: |
10/100Base-T magnétique |
Montage: |
SMD |
Tournez la radio: |
1 : 1 |
Productif de masse: |
LP1188NL |
température: |
- 40 À + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Spécifications: |
XFATM9B |
Famille: |
10/100Base-T magnétique |
Montage: |
SMD |
Tournez la radio: |
1 : 1 |
Productif de masse: |
LP1188NL |
température: |
- 40 À + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Transformateur simple de port | 10/100 transformateur de base-t | Radio de tour de 1:1 | Support de SMD |
Description :

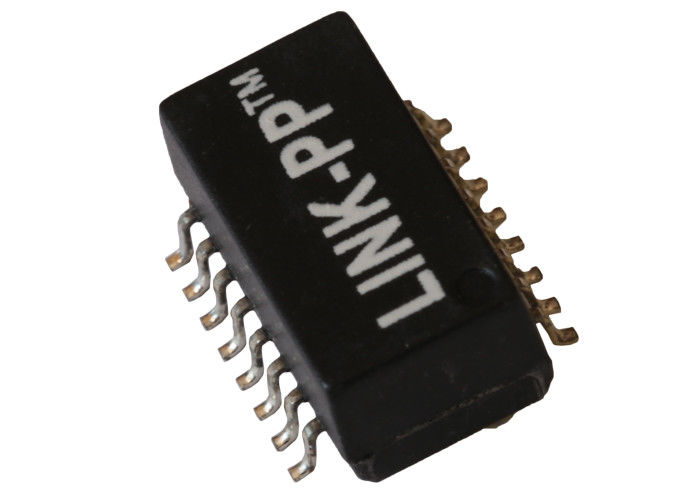

Transformateur magnétique bas 16Pins de LAN de Fe de module de XFATM9B 10/100
10/100Base-T transformateur XFATM9B
modules du transformateur 10/100Base-T
module simple de transformateur de port de l'Ethernet 10/100Base-T
|
Application |
ETHERNET de LAN (PoE&NON PoE) |
|
AutomDX |
OUI |
|
Commentaire |
RoHS conforme |
|
Configuration RX |
T, C |
|
Configuration TX |
T, C |
|
Construction |
MOULAGE PAR TRANSFER |
|
Noyaux par port |
4 |
|
Nombre de ports |
Simple |
|
Carte PCB |
AUCUNE CARTE PCB |
|
Paquet |
SMT |
|
Taille de paquet (pouces) |
0,225 ou autre |
|
Taille de paquet (millimètre) |
5,715 ou autre |
|
Longueur de paquet (pouces) |
1,12 ou autre |
|
Longueur de paquet (millimètre) |
28,448 ou autre |
|
Largeur de paquet (pouces) |
0,63 ou autre |
|
Largeur de paquet (millimètre) |
16,002 ou autre |
|
RoHS conforme |
YES-RoHS-6 |
|
Vitesse |
10/100/1000BASE-TX |
|
La température |
0 À 70/-40 à +85 |
|
Rapport RX de tours |
1CT : 1CT |
|
Rapport TX de tours |
1CT : 1CT |
|
P/N principal |
LP1102NL, etc. |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : 1500Vrms, 0.5mA, 1Sec
Côté de puce à la ligne côté
| Transformateur magnétique bas 16Pins de LAN de Fe de module de XFATM9B 10/100 | ||||
|---|---|---|---|---|
| XF0023C | XF10B1Q7 | XFATM8Q4 | XF2006AB | XF6612TXP |
| XF0023D | XFATM9B | XFATM8Q5 | XF2006B | XF6692TX |
| XF0033-00U3 | XF10B2Q1 | XFATM8Q6 | XF2006BR | XF6692TX1 |
| XF0033TXB | XF10B2Q1C | XFATM8Q7 | XF2006BRS | XF6692TX1B |
| XF0053A | XF10B2Q2 | XFATM8Q7A | XF2006BRS1 | XF6692TX1P |
| XF0053T | XFATM9B | XFATM8Q7B | XF2006C | XF6692TX4 |
| XF0106C | XF10B3Q3 | XFATM8Q8 | XF2006CA | XF6692TXB |
| XF0106D | XF10B4Q1 | XFATM8Q9 | XF2006CB | XF6692TXP |
| XF0106T | XF10G100W | XFATM9 | XF2006CE | XF6694Q1 |
| XF0206A | XF12062B | XFATM9B | XF2006CE1 | XF6694TX |
| XF0206B | XF12062C | XFATM9B1 | XF2006CE2 | XF6694TX2 |
| XF0206C | XF12261A | XFATM9B2 | XF2006CEIT | XF6694TX2B |
| XF0206D | XF12261B | XFATM9B3 | XF2006CR | XF6694TX2P |
| XF0206T | XF14062B | XFATM9B5 | XF2006CRS | XF6694TXB |
| XF03661B | XFATM9B | XFATM9B | XF2006CS | XF6694TXP |
| XF05061A | XF14064C | XFATM9BM | XF2006CSIT | XF8022TX2 |
| XF05061B | XF1406DB | XFATM9DQ | XF2006D | XF973TX |
| XF05061C | XF1406DBP3 | XFATM9P | XF2006DB | XFATM9B |
