Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: H1601CG
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Client principal: |
TI Samsung Cisco Siemens… |
Numéro de pièce: |
H1601CG |
TX/RX: |
1CT : 1CT |
Vitesse: |
10/100 Base-TX |
Salut-Pot: |
1500Vrms |
LCO: |
minute 350uh |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Client principal: |
TI Samsung Cisco Siemens… |
Numéro de pièce: |
H1601CG |
TX/RX: |
1CT : 1CT |
Vitesse: |
10/100 Base-TX |
Salut-Pot: |
1500Vrms |
LCO: |
minute 350uh |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Détails rapides :

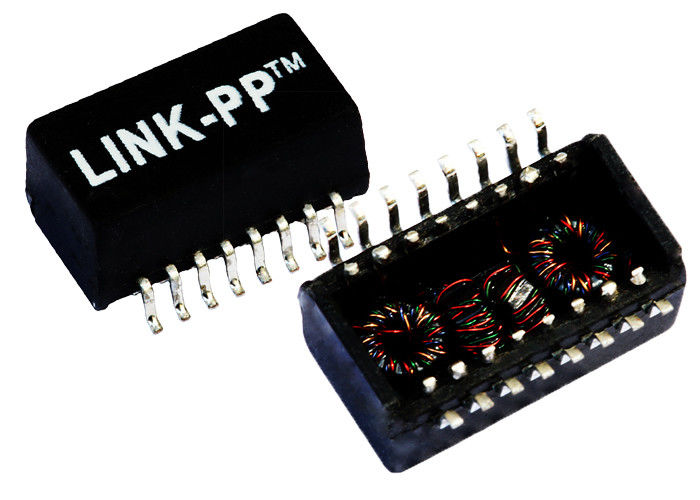

transformateur de LAN du port 1.Single
2.ColiStructure : Toroïdal
transformateur 3.100base-t
4.SMD, 16 bornes
10 / 100/1000BASE-TX choisissent des modules de transformateur de LAN de port avec 16 bornes
Description :
Modules simples de transformateurs de Magnetics d'Ethernet de base-tx du port 10/100
| Application | ETHERNET de LAN (NON PoE) |
| AutomDX | OUI |
| Commentaire | RoHS LP1102NL conforme |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Construction | MOULAGE PAR TRANSFER |
| Noyaux par port | 4 |
| Nombre de ports | QUADRUPLE |
| Carte PCB | AUCUNE CARTE PCB |
| Paquet | SMT |
| Taille de paquet (pouces) | 0,236 |
| Taille de paquet (millimètre) | 5,994 |
| Longueur de paquet (pouces) | 0,451 |
| Longueur de paquet (millimètre) | 11,45 |
| Largeur de paquet (pouces) | 0,40 |
| Largeur de paquet (millimètre) | 10,20 |
| RoHS conforme | YES-RoHS-6 |
| Vitesse | 10/100 BASE-TX |
| La température | 0 À 70℃ |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
| P/N principal | LP1102NL |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
