Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: TS21CHF
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Spécification: |
TS21CHF |
Partie n°: |
LP1102NL |
Éthernet: |
1x10/100 Rapide |
Quantité de PIN: |
16 |
Certifications: |
SGS/ISO9001:2008/ISO 14001:2004/UL/REACH168 |
Base Material: |
Ferrite/ Ferrite/Cu-Ni-Sn |
Salut-pot: |
1500 Vrms |
C.O.L.: |
minute 350uh |
Ratio des tours TX/RX: |
1CT:1CT |
Plage de température: |
0 à +70 degrés/-40 à +85 degrés |
Application du projet: |
Carte réseau/Concentrateur/Commutateur/Routeur/Système PC/Imprimante/Serveur |
Spécification: |
TS21CHF |
Partie n°: |
LP1102NL |
Éthernet: |
1x10/100 Rapide |
Quantité de PIN: |
16 |
Certifications: |
SGS/ISO9001:2008/ISO 14001:2004/UL/REACH168 |
Base Material: |
Ferrite/ Ferrite/Cu-Ni-Sn |
Salut-pot: |
1500 Vrms |
C.O.L.: |
minute 350uh |
Ratio des tours TX/RX: |
1CT:1CT |
Plage de température: |
0 à +70 degrés/-40 à +85 degrés |
Application du projet: |
Carte réseau/Concentrateur/Commutateur/Routeur/Système PC/Imprimante/Serveur |
|

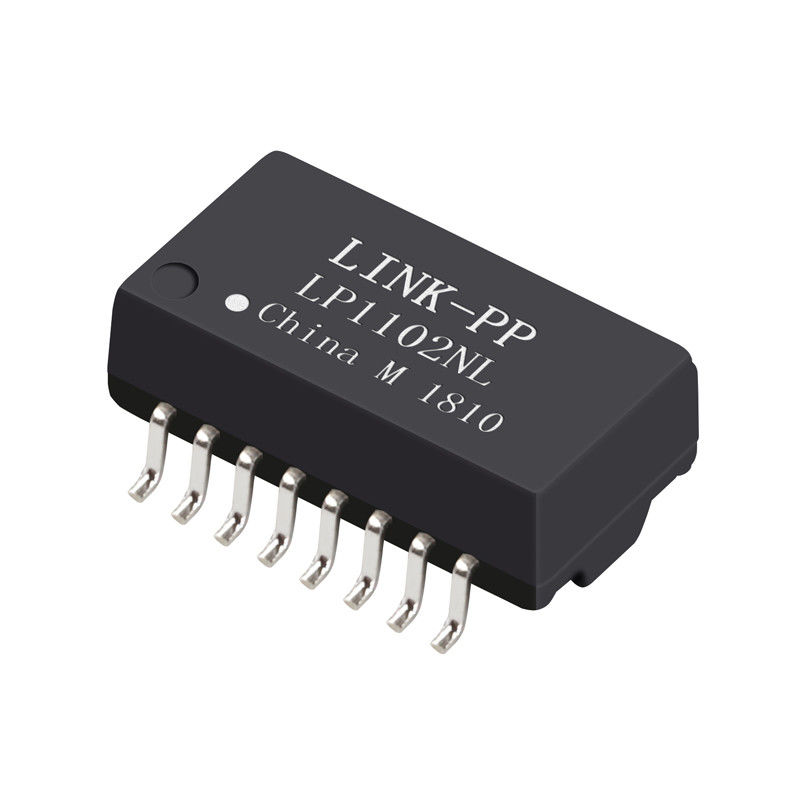

10/100 base - modules simples de transformateur de port de T, SMD, Rohs
|
|
| Numéro de la pièce de LINK-PP | LP1102NL |
| Numéro de la pièce de Bothhand | TS21CHF |
| Vitesse | 10/100BASE-T |
| Nombre de ports | SIMPLE |
| Application - LAN | ETHERNET (NON PoE) |
| Paquet | SMD |
| La température | 0 À 70 |
| AutomDX | OUI |
| Commentaire | MÊMES QUE LA VERSION DU NL |
| Configuration RX | T, C, S |
| Configuration TX | T, C, S |
| Construction | CADRE OUVERT |
| Noyaux par port | 4 |
| Nombre de ports | SIMPLE |
| Taille de paquet (pouces) | 0,181 |
| Taille de paquet (millimètre) | 4,6 |
| Longueur de paquet (pouces) | 0,504 |
| Longueur de paquet (millimètre) | 12,8 |
| Largeur de paquet (pouces) | 0,272 |
| Largeur de paquet (millimètre) | 6,90 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
Caractéristiques électriques @25℃
1.OCL : MINUTE 350uH
@100KHz, 0.1Vrms, 8mADC de biais
rapport 2.Turns :
TX=1CT∶1CT RX=1CT∶1CT
perte 3.Insertion :
0.1-100MHz : - 1.1dB MAX
perte 4.Return (TYPE de DB) :
30MHz : - 20 60MHz : - 14
80MHz : - 11,5
5.Crosstalk (TYPE de DB) :
30MHz : - 45 60MHz : - 40
100MHz : - 35
6.DCMR (TYPE de DB) :
30MHz : - 42 50MHz : - 37
100MHz : - 33
7.Hipot : MINUTE 1500Vrms
la température 8.Operating : 0℃~70℃.
