Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO

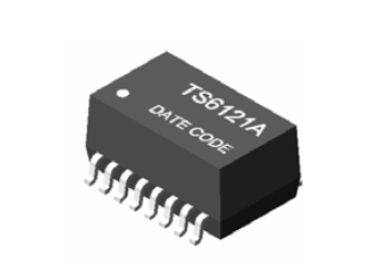

Numéro de modèle: TS6121A
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$1.2
Détails d'emballage: T&R
Délai de livraison: 1 à 3 jours
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Numéro de pièce: |
STS6121A / TS6121A |
Série: |
Transformateur d'Ethernet |
Magnetics: |
10/100 de base-T |
Ratio de virage: |
1CT: 1CT |
Taille / dimension: |
12,70 mm X 9,40 mm X 6,22 mm |
Fiche de données: |
Nous contacter |
Numéro de pièce: |
STS6121A / TS6121A |
Série: |
Transformateur d'Ethernet |
Magnetics: |
10/100 de base-T |
Ratio de virage: |
1CT: 1CT |
Taille / dimension: |
12,70 mm X 9,40 mm X 6,22 mm |
Fiche de données: |
Nous contacter |
Description: Transformateur d'impulsions 10/100 BASE, boîtier SMD de petite taille (SMD 16 broches)
| Paramètre | Conditions / Fréquence | Valeur |
|---|---|---|
| OCL (µH Min) | 100 kHz, 0,2 V, avec polarisation CC de 8 mA | 350 |
| Rapport de transformation | TX = 1CT : 1CT | — |
| Perte d'insertion (dB Max) | 0,5–100 MHz | –1,1 |
| Perte de retour (dB Min) | 0,5–30 MHz | –18 |
| Perte de retour (dB Min) | 30,1–60 MHz | –18 + 20 * log(f/30) |
| Perte de retour (dB Min) | 60,1–80 MHz | –12 |
| Diaphonie (dB Min) | 0,5–40 MHz | –35 |
| Diaphonie (dB Min) | 40,1–100 MHz | –33 + 20 * log(f/50) |
| CMRR (dB) | 0,5–100 MHz | –30 |
| HI‑POT (Vrms) | — | 1500 |
| Numéro de pièce des transformateurs LAN | |||
|---|---|---|---|
| 16ST8515-1 LF | G4P209RNY LF | 24SH10410 HF | NS0068D LF |
| TS6121A | G4P409N LF | 24SH10416 HF | TS8121A LF |
| TL1142B-A LF | TS6121A | 24SH10416 HF | NS0014Y LF |
| TL8515A LF | G4P409N-A LF | GSL5009 LF | NS0015 LF |
| TL8515C LF | G4P409RNY LF | TS6121A | NS14 LF |
| TN1142B LF | G4PS106N LF | G2P109N-C LF | NS14-1 LF |
| TN1284 LF | TS6121A | G2P109NY LF | NS14Z LF |
| TN8515 LF | G4PS109N LF | G2P129N LF | NS14Z LF |
| TN8515A LF | G4PS109RN LF | G2P129N LF | TS8121A LF |
| TN8515B LF | GH5209 LF | G2PM106N LF | NS14BZ LF |
| TN8515C LF | GH5409 LF | G2PM109N LF | NS14Y LF |
| TS13H HF | GH5609S LF | G2PM109N LF | TS8121A LF |
| TS21AY HF | GH5209-1 LF | G2PM109RNY LF | 14ST9012P LF |
| TS800-06 HF | GH5210 LF | G2PM109N1 LF | VP6019 HF |
| TS21C HF | GH5409-1 LF | G2PM109NH LF | VP6018RZM HF |
| TS8121A HF | GH5409M LF | TS8121A LF | VP6015M LF |
| TS8121AX HF | GH5609S-1 LF | G2PM109NM LF | VP6014RZ HF |
