Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: à haute fréquence 24SH10410
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Numéro de pièce: |
à haute fréquence 24SH10410 |
Croix PN: |
LP5004NL |
Paquet: |
SMD |
Noyaux par port: |
8 |
température: |
0 à 70 |
Application: |
Ethernet de LAN (non PoE) |
Numéro de pièce: |
à haute fréquence 24SH10410 |
Croix PN: |
LP5004NL |
Paquet: |
SMD |
Noyaux par port: |
8 |
température: |
0 à 70 |
Application: |
Ethernet de LAN (non PoE) |

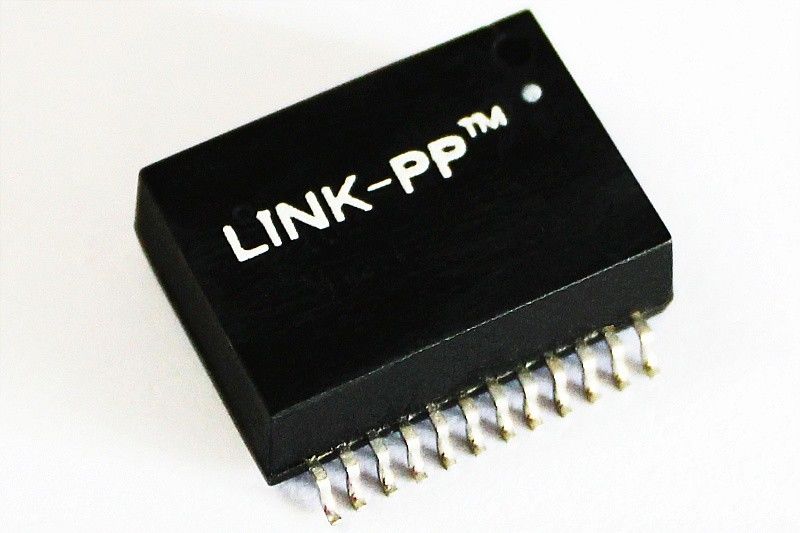

1. Transformateur simple de LAN de port
2. ColiStructure : Toroïdal
3. transformateur 1000base-t
4. SMD, 24 bornes
10 / 100/1000BASE-TX choisissent le transformateur de LAN de port avec 24 bornes
TRANSFORMATEURS MAGNÉTIQUES de Gigabit Ethernet de port simple
| Application | ETHERNET de LAN (NON PoE) |
| AutomDX | OUI |
| Commentaire | RoHS LP5004NL conforme |
| Configuration RX | T, C |
| Configuration TX | T, C |
| Construction | MOULAGE PAR TRANSFER |
| Noyaux par port | 8 |
| Nombre de ports | SIMPLE |
| Carte PCB | AUCUNE CARTE PCB |
| Paquet | SMD |
| Taille de paquet (pouces) | 0,260 ou autre |
| Taille de paquet (millimètre) | 6,60 ou autre |
| Longueur de paquet (pouces) | 0,697 ou autre |
| Longueur de paquet (millimètre) | 17,70 ou autre |
| Largeur de paquet (pouces) | 0,65 ou autre |
| Largeur de paquet (millimètre) | 16,51 ou autre |
| RoHS conforme | YES-RoHS-6 |
| Vitesse | 10/100/1000BASE-TX |
| La température | 0 À 70 |
| Rapport RX de tours | 1CT : 1CT |
| Rapport TX de tours | 1CT : 1CT |
| P/N principal | LP5004NL, etc. |
Caractéristiques électriques (25) :
1. Tours Ratio50KHz, 0.5V
Côté de puce : Ligne side=1CT : 1CT+_2%
2. Inductance (LS) 100KHz, 0.1V, polarisation de C.C 12mA :
Côté de puce : minute 350uH
3. Insertion Loss1-100MHz : -1.4dB maximum
4. Loss1-30MHz de retour : Minute de -16dB
40MHz : Minute de -14.4dB
50MHz : Minute de -13.1dB
60-80MHz : Minute de -12dB
100MHz : Minute de -10dB
5. Différentiel au rejet de mode commun :
30MHz : Minute de -45dB
60MHz : Minute de -40dB
100MHz : Minute de -35dB
6. Crosstalk30MHz : Minute de -40dB
60MHz : Minute de -35dB
100MHz : Minute de -30dB
7. Salut-pot : minute 1500Vrms
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
16 ans d'expérience de production,
personnel 2600,
essai de 100%
Délai de livraison flexible
