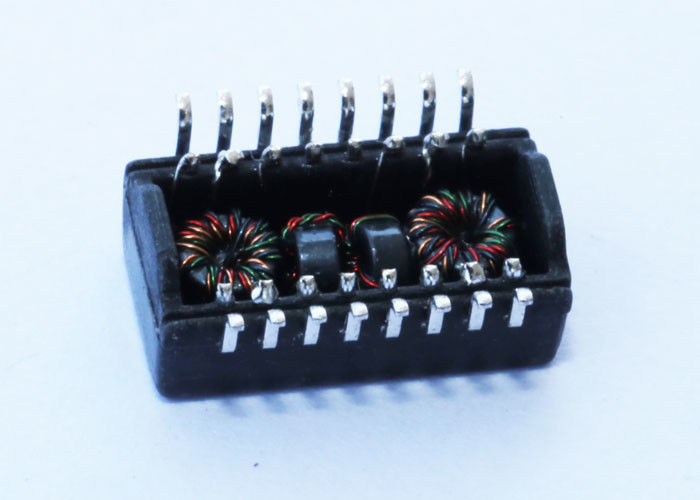

Transformateur LAN 25TB-2016S3NL à faible perte d'insertion pour le réseau PDH

Les caractéristiques clés du transformateur LAN 25TB-2016S3NL:

• Prend en charge des débits de transmission de données de 10/100 Mbps.
• Hautes performances et fiabilité des équipements de réseau et de communication.
• Montage en surface pour une intégration facile des PCB.
• Fonctionne de façon stable de 0°C à +70°C.
• Transformateur à port unique.
• Non-PoE (alimentation par Ethernet) compatible.
• La conception compacte permet des mises en page flexibles.
• Conforme aux normes de l'industrie pour les solutions Ethernet et réseau.

Spécifications électriques ((25°C)

1- Il tourne à 50 kHz, 0,5 V

Le côté de la puce: côté de la ligne = 1CT: 1CT±2%

2. Inductance (Ls) 100KHz, 0,1V, 12mA par défaut de courant continu:

côté de la puce: 350 uH Min

3. Perte d' insertion

1 à 100 MHz: -1,4 dB maximum

4. Retour de la perte

            1 à 30 MHz: -16 dB Min

40 MHz: -14,4 dB Min

50 MHz: -13,1 dB Min

60 à 80 MHz: -12 dB Min

100 MHz: -10 dB Min

5Différentiel du rejet de mode commun:

30 MHz: -45 dB Min

60 MHz: -40 dB Min

100 MHz: -35 dB Min

6- On vous écoute.

30 MHz: -40 dB Min

60 MHz: -35 dB Min

100 MHz: -30 dB Min

7- Puissance élevée: 1500 Vrms min

Applications:

Le transformateur LINK-PP Magnetics 25TB-2016S3NL est idéal pour une utilisation dans une large gamme d'équipements de réseautage et de communication, notamment:

• Hubs: améliore le transfert de données entre les périphériques réseau.
• Cartes PC: améliore la connectivité Ethernet dans les ordinateurs personnels.
• Commutateurs: assure un routage fiable des données dans les commutateurs réseau.
• Routeurs: Prend en charge une gestion transparente du trafic Internet et réseau.
• Les cartes mères PC: fournissent une fonctionnalité Ethernet aux conceptions de cartes mères.
• Équipement SDH/PDH: facilite la transmission de données dans les réseaux hiérarchiques numériques synchrones et les réseaux hiérarchiques numériques plesiochrones.
• Téléphones IP: assure une communication claire dans les applications vocale sur IP.
• Modems xDSL: Optimise le transfert de données dans les modems haut débit pour les connexions Internet.

Série croisée de magnétiques LINK-PP:
