Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: SMST-1666/HX2260NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Caractéristiques: |
HX2260NL |
Les spécifications1: |
SMST-1666 |
Vitesse: |
10/100 de base-T |
Nombre de ports: |
célibataire |
Application: |
Ethernet LAN (sans PoE) |
Température: |
- 40℃ À + 85℃ |
Salut-pot: |
1500 Vrms |
C.O.L.: |
minute 350uh |
Archivi Disponibil: |
PDF / 3D / ISG / STP / STEP / Fiche technique |
Caractéristiques: |
HX2260NL |
Les spécifications1: |
SMST-1666 |
Vitesse: |
10/100 de base-T |
Nombre de ports: |
célibataire |
Application: |
Ethernet LAN (sans PoE) |
Température: |
- 40℃ À + 85℃ |
Salut-pot: |
1500 Vrms |
C.O.L.: |
minute 350uh |
Archivi Disponibil: |
PDF / 3D / ISG / STP / STEP / Fiche technique |

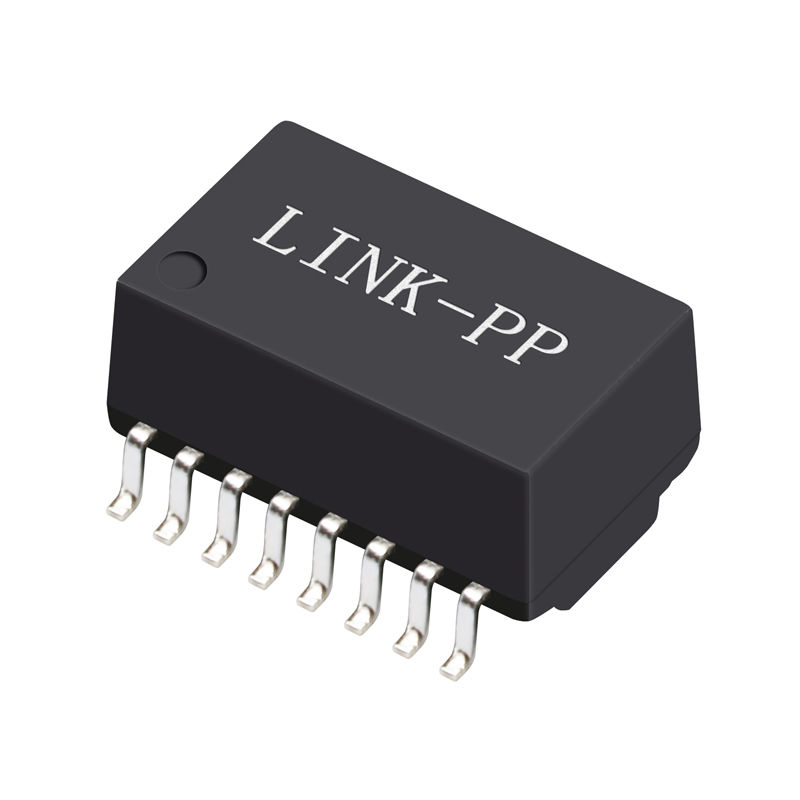

Transformateur Lan à un port, Modules magnétiques 10/100 BASE-TX
1. Transformateur Lan à un port R45
2. Structure de bobine : Toroïdale
3. Transformateur 100base-t
4. SMD, 16 broches
Transformateur Lan à un port 10 / 100 BASE-TX avec 16 broches
Description :
TRANSFORMATEURS MAGNÉTIQUES ETHERNET 100 Base-t à un port
| Application | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | OUI |
| Commentaire | Conforme RoHS LPXXXXNL |
| Configuration RX | T,C |
| Configuration TX | T,C |
| Construction | MOULE DE TRANSFERT |
| Noyaux par port | 4 |
| Nombre de ports | Unique |
| PCB | PAS de PCB |
| Paquet | SMT |
| Hauteur du boîtier (pouces) | 0,225 ou autre |
| Hauteur du boîtier (mm) | 5,715 ou autre |
| Longueur du boîtier (pouces) | 1,12 ou autre |
| Longueur du boîtier (mm) | 28,448 ou autre |
| Largeur du boîtier (pouces) | 0,63 ou autre |
| Largeur du boîtier (mm) | 16,002 ou autre |
| Conforme RoHS | OUI-RoHS-6 |
| Vitesse | 10/100/1000BASE-TX |
| Température | 0 À 70/-40 À +85 |
| Rapport de spires RX | 1CT:1CT |
| Rapport de spires TX | 1CT:1CT |
| P/N principal | LP1198NL, etc. |
Spécifications électriques (25) :
1. Rapport de spires 50 kHz, 0,5 V
Côté puce : côté ligne = 1CT : 1CT+_2 %
2. Inductance (Ls) 100 kHz, 0,1 V, polarisation CC de 12 mA :
Côté puce : 350 uH min
3. Perte d'insertion 1-100 MHz : -1,4 dB max
4. Perte de retour 1-30 MHz : -16 dB min
40 MHz : -14,4 dB min
50 MHz : -13,1 dB min
60-80 MHz : -12 dB min
100 MHz : -10 dB min
5. Rejet en mode différentiel à mode commun :
30 MHz : -45 dB min
60 MHz : -40 dB min
100 MHz : -35 dB min
6. Diaphonie 30 MHz : -40 dB min
60 MHz : -35 dB min
100 MHz : -30 dB min
7. Hi-Pot : 1500 Vrms min
| HX2260NL Transformateur Lan à un port, Modules magnétiques 10/100 BASE-TX SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
