Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: S558-5500-68
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Nom de la société: |
S558 à 5500 |
Nombre de ports: |
Port unique |
Mode de montage: |
SMT |
Application du projet: |
Le système de régulation de l'énergie est basé sur les données fournies par le système de régulation |
Type de profil: |
La norme |
Plage de température de fonctionnement: |
-40°C à 85°C |
Nom de la société: |
S558 à 5500 |
Nombre de ports: |
Port unique |
Mode de montage: |
SMT |
Application du projet: |
Le système de régulation de l'énergie est basé sur les données fournies par le système de régulation |
Type de profil: |
La norme |
Plage de température de fonctionnement: |
-40°C à 85°C |

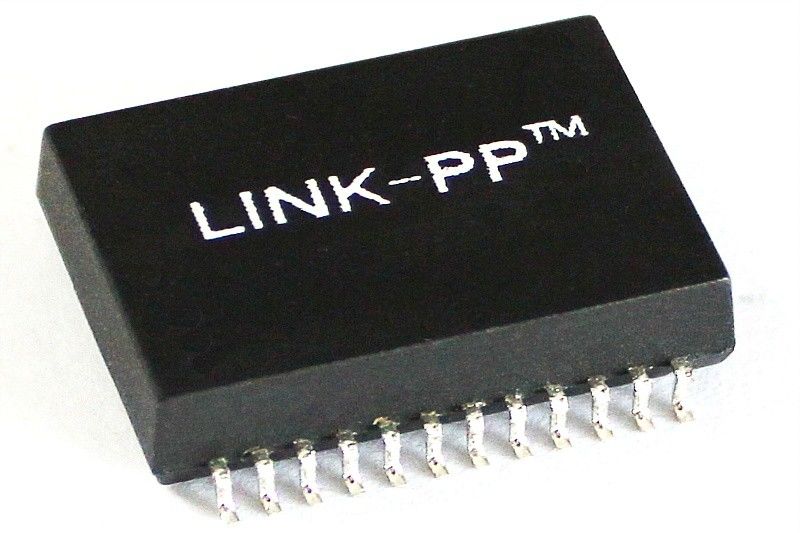

Ce transformateur magnétique S558-5500-68 LAN est conçu pour les réseaux 1000BaseT. Il est doté d'un port unique et prend en charge le transfert de puissance de 60W.La technologie de montage en surface (SMT) permet une installation pratiqueSon profil standard et sa conformité RoHS le rendent adapté à diverses applications dans une large plage de température de fonctionnement de -40°C à 85°C.
| Application du projet | LAN ETHERNET ((PoE et non PoE) |
| AutomDX | Je suis désolé. |
| Commentaire | L'équipement est conforme à la norme RoHS LPXXXXNL |
| Configuration RX | T,C |
| Configuration TX | T,C |
| Construction | MOLD de transfert |
| Cœurs par port | 4 |
| Nombre de ports | Quatrième |
| Les PCB | Aucun PCB |
| Le paquet | TMS |
| Hauteur de l'emballage (pouces) | 0.225 ou autre |
| Hauteur de l'emballage (mm) | 5.715 ou autre |
| Longueur de l'emballage (pouces) | 1.12 ou autre |
| Longueur de l'emballage (mm) | 28.448 ou autre |
| Largeur de l'emballage (pouces) | 0.63 ou autre |
| Largeur du colis (mm) | 16.002 ou autre |
| Conforme à la directive RoHS | Pour les appareils électroniques |
| Vitesse | Le nombre de fois où les données sont utilisées |
| Température | 0 à 70/-40 à +85 |
| Retourne le rapport RX | 1CT:1CT |
| Ratio TX des virages | 1CT:1CT |
1- Il tourne à 50 kHz, 0,5 V
côté de la puce: côté de la ligne=1CT: 1CT+_2%
2. Inductance (Ls) 100KHz, 0,1V, 12mA par défaut de courant continu:
côté de la puce: 350 uH Min
3Perte d'insertion entre 1 et 100 MHz: -1,4 dB maximum
4Perte de retour de 1 à 30 MHz: -16 dB min.
40 MHz: -14,4 dB Min
50 MHz: -13,1 dB Min
60 à 80 MHz: -12 dB Min
100 MHz: -10 dB Min
5Différentiel du rejet de mode commun:
30 MHz: -45 dB Min
60 MHz: -40 dB Min
100 MHz: -35 dB Min
6- 30 MHz: - 40 dB en moins
60 MHz: -35 dB Min
100 MHz: -30 dB Min
7- Puissance élevée: 1500 Vrms min
