Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: S553-5999-37
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month

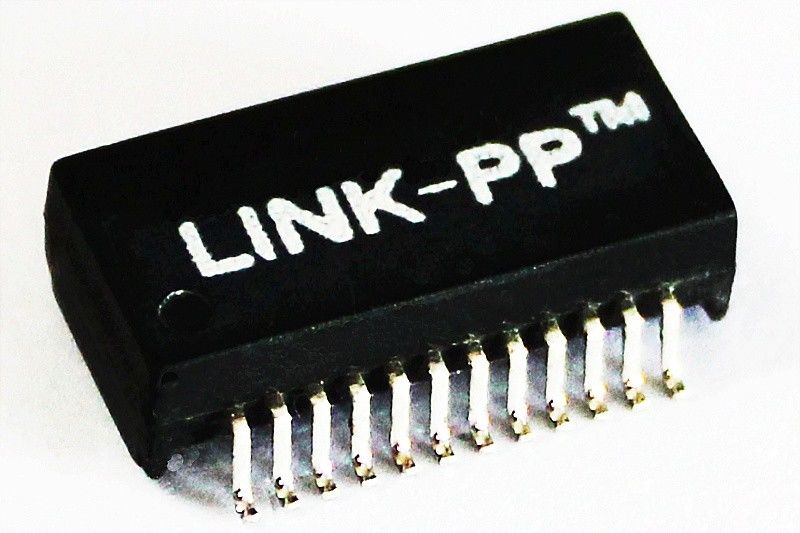

Magnetics d'isolement S556-5999-26 de LAN de 10BaseT du transformateur S553-5999-37 de LAN de SMD
• Le transformateur tourne le rapport RX 1CT : 1CT et TX 1CT : 1.41CT
• modules de Simple-port disponibles avec et sans les obstructions communes de mode
• Profil bas, empaquetage extérieur de bâti évalué à la température de ré-écoulement de la crête IR de 225° C
• Température de fonctionnement 0° à 70° C
• Tension claque interwinding de minimum de Vrms 1500
Caractéristiques électriques @25℃
rapport 1.Turns :
(1-3) : (16-14) = 1CT : 1CT
(6-8) : (11-9) = 1CT : 1.41CT
2.OCL : minute 200uH
perte 3.Insertion :
1~10MHz : -1.0dB maximum
perte 4.Return :
1~10MHz : Minute de -15dB
5.Common au rejet de mode commun :
10~30MHz : Minute de -40dB
30~100MHz : Minute de -30dB
6.Crosstalk :
1~10MHz : Minute de -40dB
7.Hipot : 1500Vrms.
entre l'entrée-sortie
la température 8.Operating : 0~70℃.
NOTES :
cartes de l'adaptateur 1.For, Maus, hub, et
Applications de carte mère
2.Designed pour rencontrer ou dépasser IEEE802.3,
10 caractéristiques de base-T
3.Available avec les obstructions communes de mode pour
Suppression d'IEM
la pièce de 4.For RoHS ajoutent le suffixe NL
soudure maximale de 5.RoHS « NL » évaluant 245℃.
| Magnetics d'isolement S556-5999-26 de LAN de 10BaseT du transformateur S553-5999-37 de LAN de SMD | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
