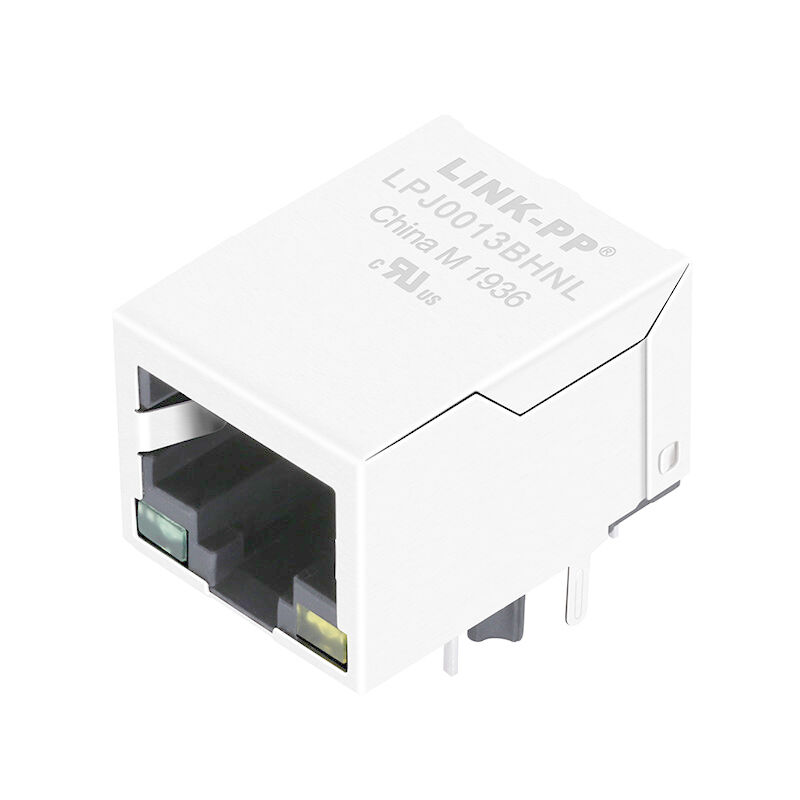

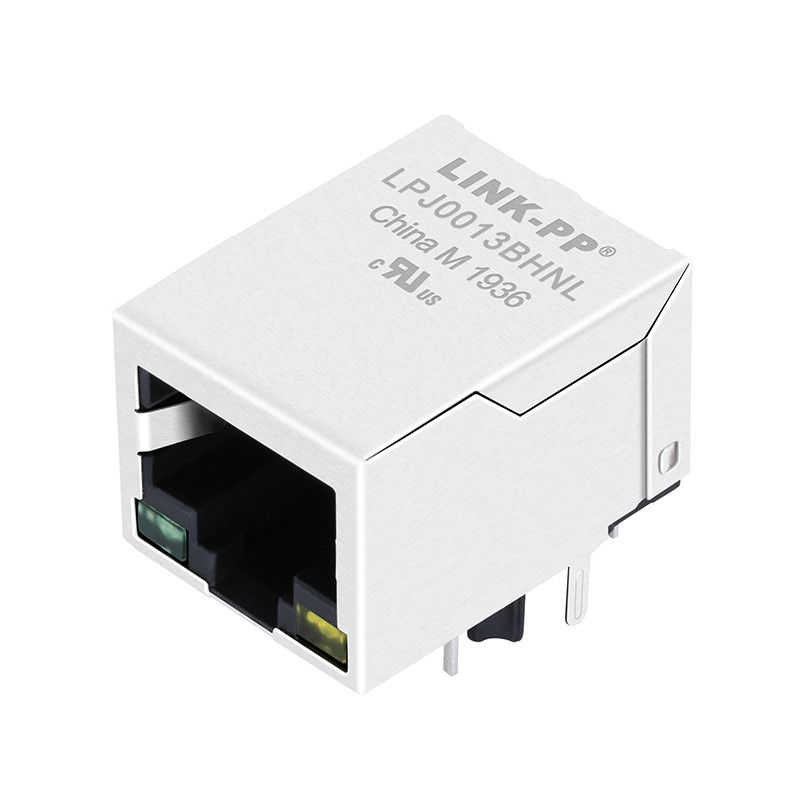

RB1-126BAG1A | LPJ0013BHNL 1x 10/100 RJ45 magnétique Jack
- LPJ0013BHNL compatible à RB1-126BAG1A
- 1x 10/100 RJ45 magnétique Jack pour l'entrée-sortie de données
- Par le cric modulaire du trou RJ45
- longueur RJ45 Magjack de 21.3mm
Description :
La prise modulaire simple du port RJ45 avec 10/100 base-T a intégré le Magnetics, vert/jaune LED, étiquette vers le bas, RoHS |
Numéro de la pièce de LINK-PP |
LPJ0013BHNL |
Numéro de la pièce d'UDE |
RB1-126BAG1A |
Application-LAN |
ETHERNET (non PoE) |
AutomDX |
OUI |
Circuit de déclaration provisoire |
OUI |
Configuration RX |
T, C |
Configuration TX |
T, C |
Électrodéposition de accouplement de région de contact |
» »/15u/30u » de l'OR 6u |
Noyaux par port |
4 |
Diodes |
AUCUNE DIODES |
Option de LED |
GREEN/YELLOW |
Verrou |
ÉTIQUETTE VERS LE BAS |
Nombre de ports |
1X1 |
Carte PCB |
FR4 |
Angle de bâti de carte PCB |
ENTRÉE LATÉRALE |
Carte PCB maintenant le courrier |
COURRIER DE T |
Taille de paquet (pouces) |
0,524 |
Taille de paquet (millimètre) |
13,30 |
Longueur de paquet (pouces) |
0,839 |
Longueur de paquet (millimètre) |
21,30 |
Largeur de paquet (pouces) |
0,627 |
Largeur de paquet (millimètre) |
15,93 |
Type de Pin |
SOUDURE DE THT |
RoHS conforme |
YES-RoHS-5 AVEC l'AVANCE DANS l'EXEMPTION de SOUDURE |
Recherche |
OUI |
Étiquettes d'IEM de bouclier |
SANS |
Vitesse |
10/100 BASE-T |
La température |
0 À 70℃ |
Rapport RX de tours |
1CT : 1CT |
Rapport TX de tours |
1CT : 1CT |
avec de 1X1 RJ45 Magjack/sans LED, rencontrant IEEE 802.3u
1. Type de produit caractéristiques :
1) type = connecteur de produit
2) type de Jack = RJ45
3) profil = norme
4) orientation de support de carte PCB = entrée de côté (à angle droit)
2. Attachement mécanique :
1) configuration de Jack = 1 x 1
3. Caractéristiques électriques :
1) protégé = oui
4. Caractéristiques relatives d'arrêt :
1) doigt d'IEM - le fond = sans
2) méthode = soudure d'arrêt
5. Caractéristiques relatives de corps :
1) la configuration de port = choisissent/multi
2) doigts d'IEM au dessus et côtés = avec sans
3) orientation = norme de verrou - verrouillez vers le bas
4) longueur de queue de carte PCB
6. Caractéristiques relatives de contact :
1) préchargé = oui
2) type d'arrêt de contact = par le bâti de trou/surface
7. Logement des caractéristiques relatives :
1) style = Jack de connecteur
8. Standards de l'industrie :
1) conformité de RoHS/ELV = RoHS conforme, ELV conforme
2) soudure sans plomb de processus = de vague de soudure capable à 240°C,
Soudure de vague capable à 260°C, soudure de vague capable à 265°C
3) l'histoire de conformité de RoHS/ELV = était toujours RoHS conforme
9. Inscription d'identification :
1) couleur gauche de LED (position #1) = vert - résistance de 250 ohms
2) bonne couleur de LED (position #2) = vert - résistance de 250 ohms
10. Conditions pour l'utilisation :
1) s'applique à = carte électronique
2) conditions environnementales = bureau/lieux
3) température de fonctionnement (°C) = 0 - 70/-40 - +85
Applications :
Utilisé pour les matériels de mise en réseau et de transmission tels que le HUB, carte PC, commutateur, routeur, PC Mainboard, CSAD, PDH, téléphone d'IP, modem de xDSL
