Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: PT61022
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: Courant
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Article aucun: |
PT61022 |
Catégorie: |
Magnetics de gigabit |
Rapport de tours: |
1:1 |
Montage: |
SMD |
Taille/dimension: |
18,80 millimètres X 13,80 millimètres |
Taille - posée (maximum): |
6,80 millimètres |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Article aucun: |
PT61022 |
Catégorie: |
Magnetics de gigabit |
Rapport de tours: |
1:1 |
Montage: |
SMD |
Taille/dimension: |
18,80 millimètres X 13,80 millimètres |
Taille - posée (maximum): |
6,80 millimètres |
Disponibili d'Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Caractéristiques
Versions sans plomb de ■ disponibles
■ RoHS conforme (version sans plomb) *
■ conforme avec des projets de norme d'IEEE802.3ab pour la base-T 1000
Le ■ a conçu pour Gigabit Ethernet long-courrier 10/100/1000 application duplex de base-T
L'emballage de bâti de surface de profil bas de ■ a conçu pour le processus de ré-écoulement (° 225 maximal)
Le ■ soutient 4 paires de câbles d'UTP de la catégorie 5
LAN de ■
Ethernet de ■
ΜH 350 mn d'inductance ........................... avec la polarisation de C.C de 8 mA @ 100 kilohertz, 0,2 V
Inductance de fuite ........... 0,50 maxima de µH.
@ 100 kilohertz, 0,2 V
Type de la capacité ....... 25 PF d'Interwinding.
@ 100 kilohertz, 0,2 V
Résistance de C.C ..................... 0,90 maxima de Ω.
Perte par insertion .................... 0.3-100 mégahertz
maximum du DB -1,1.
Perte de retour (DB mn)
0.3-30 mégahertz ...................................... - 18
40 mégahertz ........................................ - 14,4
50 mégahertz ........................................ - 13,1
60-80 mégahertz ...................................... - 12
Entretien croisé (DB mn)
0.3-30 mégahertz ...................................... - 35
60-100 mégahertz .................................... - 28
Rejet de mode commun (DB mn)
0.3-30 mégahertz ...................................... - 40
60 mégahertz ............................................ - 35
80-100 mégahertz .................................... - 30
Rapport de tours .......................... 1 CT : 1± 5 %
Salut-pot d'isolement….1500 VCA 1 mA 1 sec.
Température de fonctionnement
...................................... 0 ° C au °C +70

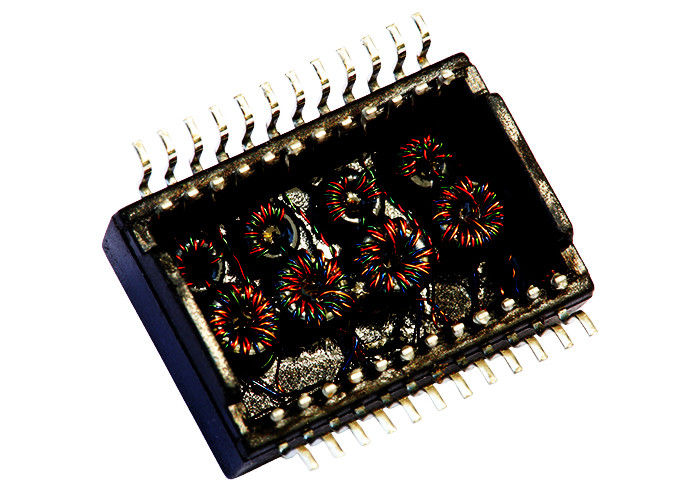

PT61022 port de gigabit des modules LV2001 de transformateur de base-T de LAN 10/100/1000 | ||
---|---|---|
S558-5999-T3-F/H2009NL | DA4T103A3 | LU4S041F-43 LF |
KLU1T041C-43 LF/LU1T041C-43 LF | H2009NL | LU4T041A LF |
KLU1T516-34 LF/LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
HX2009NL/LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
KLU1T041-43 LF/LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
KLU1T041C-43 LF/LU1T041C-43 LF | DU4T201A1 | S558-5999-T3-F |
TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
KLU1T516-43 LF/LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
HX2009NL/LA1S109-43 LF | S558-5999-T3-F | H2009NL |
LU1S041-43 LF/KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
S558-5999-T3-F | H2009NL | S558-5999-T3-F |
KLU1S041C-43 LF/LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
HX2009NL/LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
S558-5999-T3-F/LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
