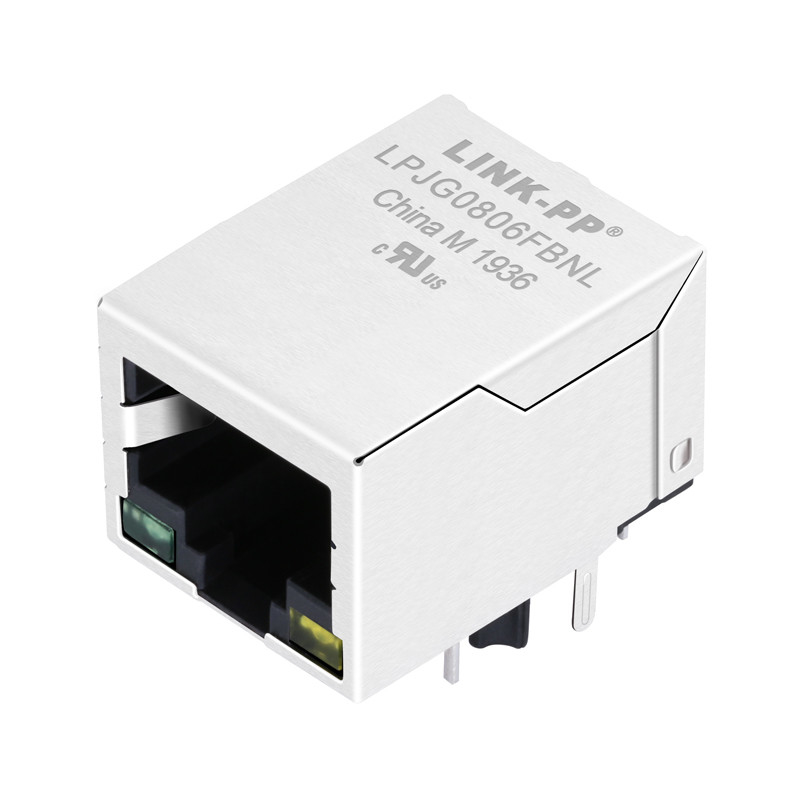

1000Base-T Magjack HR911130A LPJG0806FBNL Connecteur Gigabit RJ45

1000Base-T Magjack HR911130A LPJG0806FBNL Connecteur Gigabit RJ45

1. 10/100/1000 Base-TLe lien-PPLe connecteur LPJG0806FBNL RJ45 avec LED

2. 1X1 onglet vers le bas Compatible avec HanrunR911130A

3. À travers le trouJack RJ45avec Magnetics

4. 21.3 mm de longueurRJ45 Magjack

5. Répond ou dépasse les normes lEEE802.3ab pour 1000Base-T

6. Minimiser l'espace des PCB et simplifier la mise en page des PCB

1X1 RJ45 Magjack avec LEDDéfinition:

1. Caractéristiques du type de produit:

1) Type de produit = connecteur
2) Type de prise = RJ45
3) Profil = Norme
4) Orientation du montage du PCB = entrée latérale (angle droit)

2- Accrochage mécanique:
1) Configuration du jack = 1 x 1

3Caractéristiques électriques:
1) Protégé = Oui

4- Résolution des problèmes liés:
1) EMI doigt - bas = sans
2) Méthode de finition = soudure

5Caractéristiques du corps:
1) Configuration du port = unique
2) Doigts EMI -Tombe et côtés = Sans
3) Orientation du verrou = Standard - verrou vers le bas

6. Caractéristiques connexes:
1) Préchargé = Oui
2) Type d'arrêt de contact = à travers le trou

7Normes du secteur:
1) Conformité RoHS/ELV = Conformité RoHS, conformité ELV
2) Processus de soudure sans plomb = soudure à ondes capable de 240°C,

Soldeurs à ondes capables de souder à 260°C, Soldeurs à ondes capables de souder à 265°C
3) Historique de conformité RoHS/ELV = a toujours été conforme à la RoHS

8Marquage d'identification:
1) Couleur LED gauche = Vert - 568nmLongueur d'onde
2) Couleur LED droite = Jaune -585 nmLongueur d'onde

9Conditions d' utilisation:
1) S'applique à = carte de circuit imprimé
2) Conditions environnementales = bureaux / locaux
3) Plage de température de fonctionnement = 0 - 70°C

HR911130A Modèle de montage
