Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: LINK-PP
Certification: UL,RoHS,Reach,ISO
Numéro de modèle: HX6096NL
Conditions de paiement et d'expédition
Quantité de commande min: 400/2000/10K/25K
Prix: $0.06-$3.2
Détails d'emballage: T&R
Délai de livraison: 2 semaines
Conditions de paiement: TTT, jours NET30/60/90
Capacité d'approvisionnement: 3KK/Month
Série: |
Transformateur Ethernet/choke |
Nombre de canaux/ports: |
Unique |
Vitesse: |
1000Base-T |
Type de montage: |
SMT |
Le POE: |
Soutenir le PoE+ (4pr) |
Température de fonctionnement: |
-40°C à +85°C |
RoHS: |
Conforme à la norme Rohs |
Dimensions du transformateur: |
18.16mmX16.002mmX6.6mm |
Rapport de tours: |
1:1 |
Tension d'isolement: |
1500 VAC |
Série: |
Transformateur Ethernet/choke |
Nombre de canaux/ports: |
Unique |
Vitesse: |
1000Base-T |
Type de montage: |
SMT |
Le POE: |
Soutenir le PoE+ (4pr) |
Température de fonctionnement: |
-40°C à +85°C |
RoHS: |
Conforme à la norme Rohs |
Dimensions du transformateur: |
18.16mmX16.002mmX6.6mm |
Rapport de tours: |
1:1 |
Tension d'isolement: |
1500 VAC |
1Nombre de ports: configuration de port unique pour des configurations réseau simplifiées.
2Ratio de rotation: 1:1 Émetteur et récepteur aident à maintenir l'intégrité du signal.
3Inductance: présente une inductance de 300 μH à 25 °C pour un transfert de puissance stable dans les applications PoE+.
4Type de montage du transformateur: conception de montage en surface pour une intégration facile et un placement flexible.
5. Conforme à la ROHS: Fabriqué selon des normes durables et respectueuses de l'environnement.

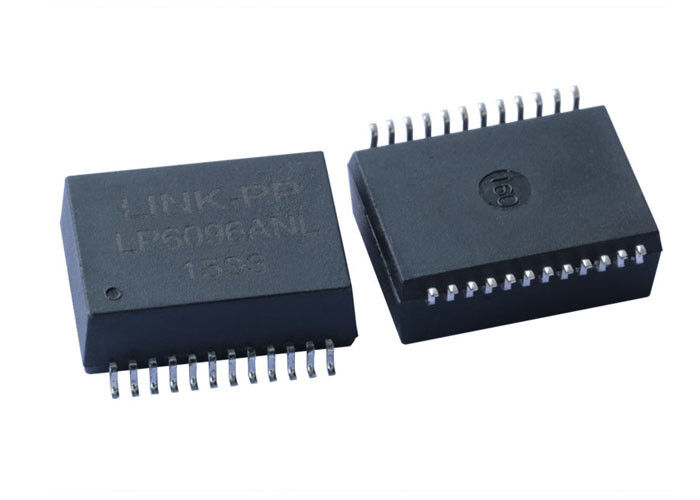

HX6096NL Power over Ethernet Pulse (PoE+) Transformer ‡ conçu pour redéfinir l'infrastructure de votre réseau.Répond aux besoins d'une variété d'applications, y compris les commutateurs, routeurs, stations de base, points d'accès et IPTV. Contactez-nous pour des prix réduits.
Ce transformateur Gigabit est conçu avec précision et innovation pour améliorer vos performances réseau.
Résumé |
Modules de transformateurs avec magnétique intégré 1000Base-T |
---|---|
Les spécifications | Je veux dire, IEEE 802.3 |
Ratio des tours | 1.00± 2% |
Capacité d'entrelacement (Cww) |
20 pF TYP. @ 1MHz |
Inductivité de fuite (LL) | 250 nH TYP.@100 kHz, 100 mV |
Perte d'insertion | 100 kHz:-1,2 dB au maximum |
Perte de rendement | 1 à 40 MHz: -16 dB MIN 1 à 40 MHz:-10 dB MIN |
C.O.L. |
350 HJe ne sais pas.+25°C 300 uH MIN Croix-40°C à +85°C |
Cross Talk, chaînes adjacentes | 1MHz:-50 dB MIN 10 MHz à 100 MHz:-55 dB MIN |
Ratio de rejet du mode commun | 2 MHz: -50 dB MIN 10 MHz à 100 MHz: -15 dB MIN |
Rating de courant continu / tension | Pour les appareils de traitement des données, les valeurs de l'échantillon doivent être définies en fonction de l'échantillon. |
Isolement entrée-sortie | 1500 VRMS MIN @ 60 secondes |
Température de fonctionnement | -40°C- + 85°C |
Température de stockage | -50°C à +125°C |
